半自動全自動でスロットレス巻き方
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 状態: | 新しい | 軸: | 4軸 |
|---|---|---|---|
| ワーキングステーション: | 1 駅/ 2 駅 | 曲がりくねった速度: | ワイヤー・ゲーズ,ステーターのサイズに応じて最大400RPM |
| 自動タイプ: | 全自動 | 機械色 モーター巻き込み: | ホワイトまたは顧客の要件ごと |
| モーター巻線: | ステータススタックやプラスチックキャップをコーティングする歯の巻き込み | アフターセールス: | 海外でも機械の修理に対応できるエンジニア |

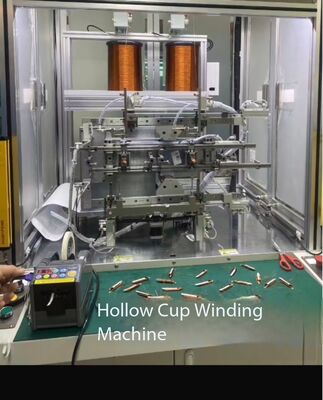

スロットレス巻線方法（半自動・全自動） WIND-BLDC
スロットレス巻線機 適用:
超軽量、高速応答、高効率コアレスモーター
コアレス巻線永久磁石DCモーター
コアレス(DC) - スロットレス(EC)
スロットレス巻線機パラメータ:
| モデル | WIND-3S-Slotness |
| 巻線スタック | インスロットステータ |
| ステーション | 4つの独立したステーションまたは全自動 |
| 線径 | 0.1-1.2mm（ステータスロット充填率とスロット幅による） |
| 生産工程 |
以下の機能とプロセスを持つ4台のマシンで構成 1. 自動巻線 2. 熱プレス平坦化 3. 事前成形 4. 丸成形
|
| プログラム設定 |
最大ステップ数は200ステップです。システムプログラムは10セットを保存し、コンピューターでアップロードおよびダウンロードできるストレージよりも大きいため、無制限のストレージが可能です。
|
| 巻線速度 | 最大400rpm（線材サイズ、スタック長、ステータサイズによる） |
| 軸 | 4軸 |
| 総電力 | 8KW |
| 入力 | AC380V ±10% 3相 50/60Hz |
| エアソース | 0.4〜0.7Mpa |
| 機械サイズ | 約1000(W)×800(D)×1800(H)mm |

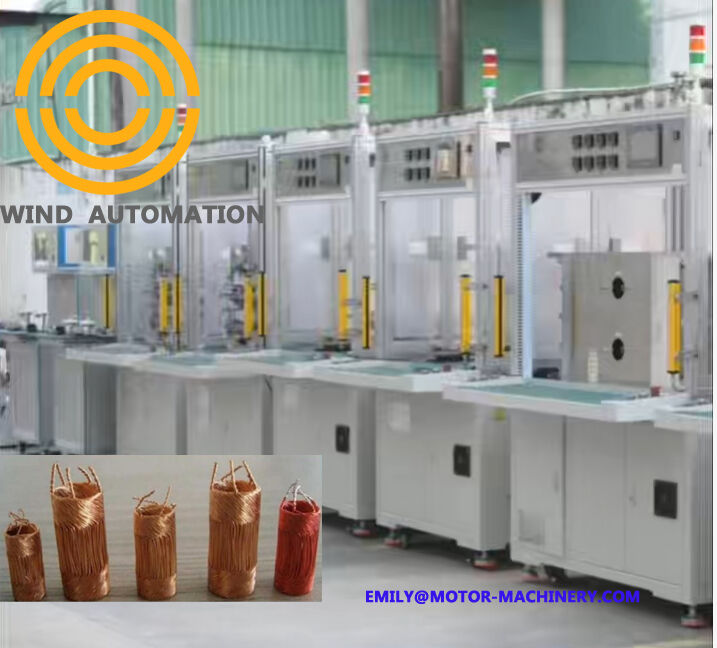

スロットレス巻線は、以下の機能とプロセスを持つ4台のマシンで構成されます。
1. 自動巻線
2. 熱プレス平坦化
3. 事前成形
4. 丸成形
その中で最も困難なプロセスは巻線自体ではなく、
後続の熱プレス、丸成形（上下コーナー成形）プロセスです。
これらが最終的に寸法精度とモーター性能を決定します。

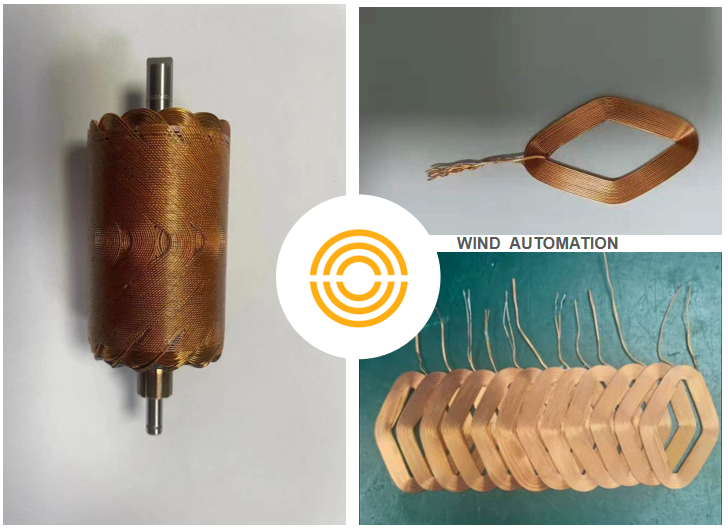

巻線方法と巻線プロセスは、以下の巻線に対応するために広く適用できます。
1. 直巻線
集中巻線プロセスを形成する巻線プロセス
巻線プロセスでは、エナメル線がまず成形金型に所定のターン数に応じて巻かれ、
その後、ワイヤレイイングマンドレル上で完全な巻線に成形されます。
両端に接着剤を塗布してコイル構造を固めます。
2. 斜巻線（集中巻）
この方法は、アーマチュア軸に対して一定の角度で傾斜したワイヤを特徴とします。
この設計により連続巻線が可能になり、コイル密度と磁気性能が向上します。
3. サドル巻線
質問と回答:
1. 下記のブラシレスモーターの巻線サイクルタイムは？
2. 機械を使用するためにスロットの静電塗装を使用する必要がありますか？
3
機械製造および試運転には、以下のサンプルと図面が必要です:
1. スロット充填率を確認するためのステータラミネーションのCAD図面
2. 巻線図
3. ステータ2個の巻線に必要な銅線1ロール
4. ステータには位置決めスロットがありますか？
主要部品
| 番号 | 名称 | ブランド | 備考 |
| 1 | PLC | YASKAWA | |
| 2 | サーボモーター | YASKAWA | |
| 3 | タッチスクリーン | Weinview | |
| 4 | センサー | OMRON | |
| 5 | 電気部品 | Schneider | |
| 6 | 空圧部品 | Xinchen | |
| 7 | ボールベアリング | NSK | |
| 8 | スクリューガイド | HIWIN | |
| 9 | タイミングベルト | Gates | |
| 10 | 電源 | Mean Well | |
| 11 | テンショナー | ETA-1000/L-R | |
| 12 | 減速機 | Nidec-SHIMPO | 重いステータにはモーター減速機が必要です |
スロットレス巻線機のビデオを表示するには、以下の画像リンクをクリックしてください。
スタンドアロンマシンと自動ラインでスロットレス巻線を実現できます。
https://youtube.com/shorts/0-s0o-bNF-o
