ファンモーターのための4針巻き機 4ポールセグメントステータス
商品の詳細:
お支払配送条件:
|
詳細製品概要
| スロット タイプ: | スロット内BLDCモーター シェードモーター | ステータスポール: | 4 柱 ブラシ のない 階段 |
|---|---|---|---|
| ワイリング 効率: | 1駅 4針風 約2分/pc | オートメーションのタイプ: | 全自動 |
| 機械の色: | 白色または各顧客の要求 | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |
| ハイライト: | 針の巻き方,Bldc巻き機 |
||

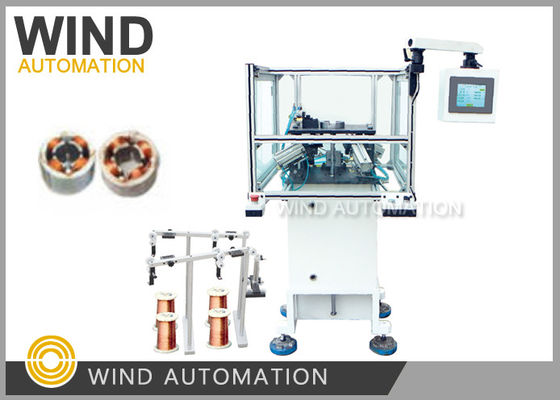

ファンモーター用四針巻線機、4極シェーデッドセグメントステーター WIND-1A-TSM
(1)用途
4極シェーデッドモーターステーター巻線専用機
a. 4本の針で同時に4つのスロットを巻線、4極セグメントモーターは通常シェーデッドポールモーターです
b. 4セットの自動クランプおよびワイヤーカット装置により、自動化されたプロセスと効率を確保
c. ステーター1個の巻線に約2分かかります
(2)利点
1. 一度に4つのスロットを巻線、高速
2. 自動巻線、一度に4極を自動切断
|
自動ステーターニードル巻線機の用途 |
4極シェーデッドモーターステーター巻線
|
|
巻線ノズル4個 |
400rmpで同時に4極巻線
|
|
4極ステーターニードル巻線 |
4極シェーデッドモーター専用機
ステーター巻線
|
(3)四針巻線機WIND-1A-TSMとある中国のモーターメーカーとの物語
ステーターワインダー構成
この機械は、ある地元の顧客が当社に50台注文しました。
数年前、ある中国のモーターメーカーが最初にWIND-1A-TSMを1台注文しました。
この機械を使ってファン換気扇の4極モーターステーターを巻線したところ、この4針ワインダーが
手作業での巻線と比較して、高速で銅線を節約するのに非常に適していることがわかりました（手動での巻線と挿入の場合、コイルの高さが高すぎるため）。
彼らはさらに5台注文し、その後毎年リピート注文をしています。
4〜5ヶ月で銅線から節約できる金額が、地元のモーターメーカーにとって機械1台のコストに相当するためです
(4)
ステーターワインダー構成
大出力ステッピングモーター三菱PLC
組み込みヒューマンマシンインターフェース
AIRTACシリンダー
(5)
パラメータ
ワイヤー径：0.08〜1.00mmステーターID：15〜65mm
コア長：7〜90mm
巻数：0〜99999
操作オプション：ステップ、自動
ステーター極数：4極
空気圧：5〜7kg/平方センチメートル
電源：2KW、AC220V 50/60Hz
寸法：1550 * 900 * 1450mm
重量：約450kg
モーター巻線機メーカーのサンプルが必要:
1. ステータースタックサンプル各5個
2. 銅線ゲージ各1ロール
3. ステーターラミネーション図面と巻線図面
ビデオを見るには下の画像をクリックしてください
