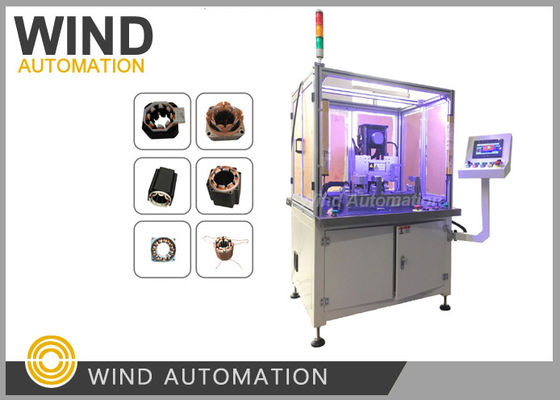

BLDCモーターステータス針巻き機 60RPM平行線から600RPM薄い線

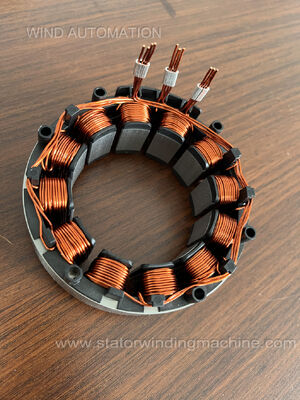

この針の巻き込みは,インスロットステータとアウトランナーステータの両方を巻きることができます.

4 軸でヤスカワのサーボモーター動きが柔軟で

行動についてインディング,クロス,ラップ,スロット,切断は自動的に行われます


針の巻き上げ速度は,ワイヤの大きさ,ステータの大きさ,スタックの高さに関係しています.

ワイヤが0.1mmで,ステーターは小さいし,スタックの高さは小さいとき,

ワイヤが大きく,ステーターのサイズとスタックの高さが大きいとき,



巻き込み機利点

1ステーターのコアを回転させることで,どんなトラックでも巻き込める.

コンピュータの巻き込み手順を変更することで

ローリングは,異なるコアスタック高さと異なるスロット番号を持つステータルに調整できます.

2操作の異常や故障状態は,操作と維持に誘導されます.
ダイアログモード
3縫い足の数は糸によって任意に設定され,指定された360度の位置

糸を並べる作業は簡単で便利で,生産時間が短くなります.

4ローリング時,各層のコイルの数が柔軟に変更され,
異なるステータタイプの巻き込み配列モード

5製品プログラミングは シンプルで便利で 独自の専用のソフトウェアで
無制限のアップロードとダウンロードストレージ 簡単なトレーニングで簡単にマスターできます
6線内スロッティングは高性能制御システムによって行われ,
ヤスカワのサーボモーター,線形エナミールワイヤの位置の安定性
時間を短縮する.
7各ユニットは標準化され 簡単に交換され 簡単に解体されます

8. すべてのツールは1分以内に変更することが非常に簡単です



機械の動作を見るために下記のビデオをクリックしてください

選択する際には針巻き機重要なことは通常

安定した,損傷のない,高スロット詰めの巻き込みを一貫して作れるかどうか

針の巻き込みは主に以下に使用されるからです.

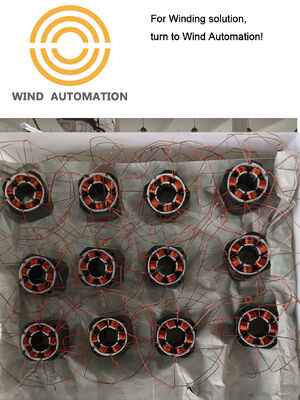

• BLDCステータ
• 電気モーター
• ドローンモーター
• サーボモーター
• 電気機器のモーター

ローリングの質が直接影響する場合:

• 効率性
• トルク
• 熱発生
• 信頼性

主要な要因は以下の通りです

1巻き込み精度 (最も重要な)

針の巻き込みには ワイヤーの位置が極めて正確である必要があります

重要なポイント:

• ターンカウントの精度
• 層の一貫性
• 繰り返し針の動き
• 歯の間の正確な指針付け

精度が低い原因:

• 背中のEMFが不均等である
• 不均衡
• 振動
• 低効率

検索する

• サーボ制御軸
• 高重複性
• 精密インターポレーション制御

2ワイヤー保護

重要なこと

針を巻き込むとき,ワイヤーは:

• 折りたたみ
• 緊張
• 摩擦
• 加速

機械がエナメルを損傷した場合:

• 短回路が発生します
• 断熱の信頼性が低下する

重要な特徴:

• 針の表面が滑らか
• セラミックガイド
• 優化された針路
• 安定した緊張制御

特に重要なのは:

• 細いワイヤ
• 高速巻き込み
• ヘアピン密度のステータ

3スロット 充填 容量

針の巻き込みの大きな利点の一つは:

高空隙填充因数

より良いスロット補填とは

• より多くの銅
• トーク密度が高い
• 低銅損失

機械の選択には,次のことが考慮されるべきである.

• 最小のスロット開口
• 歯の幾何学
• 達成可能な銅の充填比

あるモーターは,次の場合,巻き込みが不可能になります.

• 針の大きさは大きすぎる

4針のデザイン

針自体は極めて重要です

針の寸法が影響する

• アクセス可能なスロットサイズ
• 巻き込み速度
• 電線のストレスは

キーパラメータ:

• 針の外径
• 内径
• 曲率
• 材料の硬さ

小針:

• より良いアクセス
• 生産性の低下

大きい針:

• より速く回転する
• 低アクセス性

5軸数

現代の針巻き機は,しばしば以下を使用します.

• 3軸
• 5軸
• 6軸
• 複数のサーボシステム

より多くの軸により:

• 複雑な曲がりくねりの道
• 難しいステータル幾何学
• より柔軟性

特に重要なのは:

• 凝縮回転BLDCモーター

6緊張制御

極めて重要だ

悪い緊張は次の原因です.

• ローズリング
• ワイヤーの重なり
• 不一致な抵抗
• エナメル損傷

最適なシステム使用:

• 電子ストレナー
• 閉ループの電圧フィードバック

7生産速度

大量生産にとって重要です

針の巻き込み速度は以下の値に依存します.

• 針の加速
• インデックス速度
• 配線システム
• 制御アルゴリズム

でも...

高速で品質が低下する可能性があります

優れた製造者は:

• 移動軌跡
• 加速曲線
• 振動抑制

8ステータの互換性

機械は:

• スロット番号
• ステータル OD/ID
• スタック長さ
• スロット開口
• 歯の形

特に重要なのは:

• 断片式ステーター
• ステータの内部巻き込み
• オートランナーモーター

9自動化能力

現代のシステムには以下が含まれます.

• オートロード
• 電線切断
• ターミナル処理
• 溶接
• 視力検査
• 自動パラメータ切り替える

重要なこと

• 労働力削減
• 一貫性

10. 難しいモーターを風する能力

進歩したモーターには非常に重要です

例として:

• ドローンモーター
• 人形ロボットモーター
• 軸流動モーター
• ヘアピン代替品
• 高ポール・アウトランナー

• いくつかの機械は処理できません:

• 狭いスロット
• 深い穴
• 高い歯数

• ---

  11運動安定性

  高速で:

• 振動が危機的になる

• 機械の硬さが悪いのは

• ワイヤージャンプ
• 不一致な層化
• 針の衝突

• 硬い機械のフレームが大事です

  ---

  12ソフトウェアとプログラミング

  現代 の 巻き込み 機械 は ソフトウェア に 大きく 依存 し て い ます.

  優れたソフトウェアは

• 軌道最適化
• レシピの保管
• シミュレーション
• 迅速な切り替え

• 悪質なソフトウェアは

• デバッグが難しい
• 長いセットアップ時間

• ---

  13メンテナンスと信頼性

  工場の稼働時間にとって重要だ

  チェック:

• サーボブランド
• PLCシステム
• パーツ
• メンテナンスのアクセス
• 潤滑装置設計

• ---

  14プロセス統合

  針の巻き込みはしばしば以下に関連しています

• 隔熱挿入
• エポキシ配送
• 試験
• マグネット挿入
• バランス付け

• 統合された生産ラインは一貫性を向上させる.

  ---

  15異なる産業にとって非常に重要です

  産業	最も 重要 な 要因
  ドローンのエンジン	スピード + ワイヤの損傷が少ない
  電気モーター	スロット・フィール + オートメーション
  人間型ロボット	精度 + トーク密度
  装置のモーター	コスト + 安定性
  医療用モーター	一貫性 + 清潔さ
