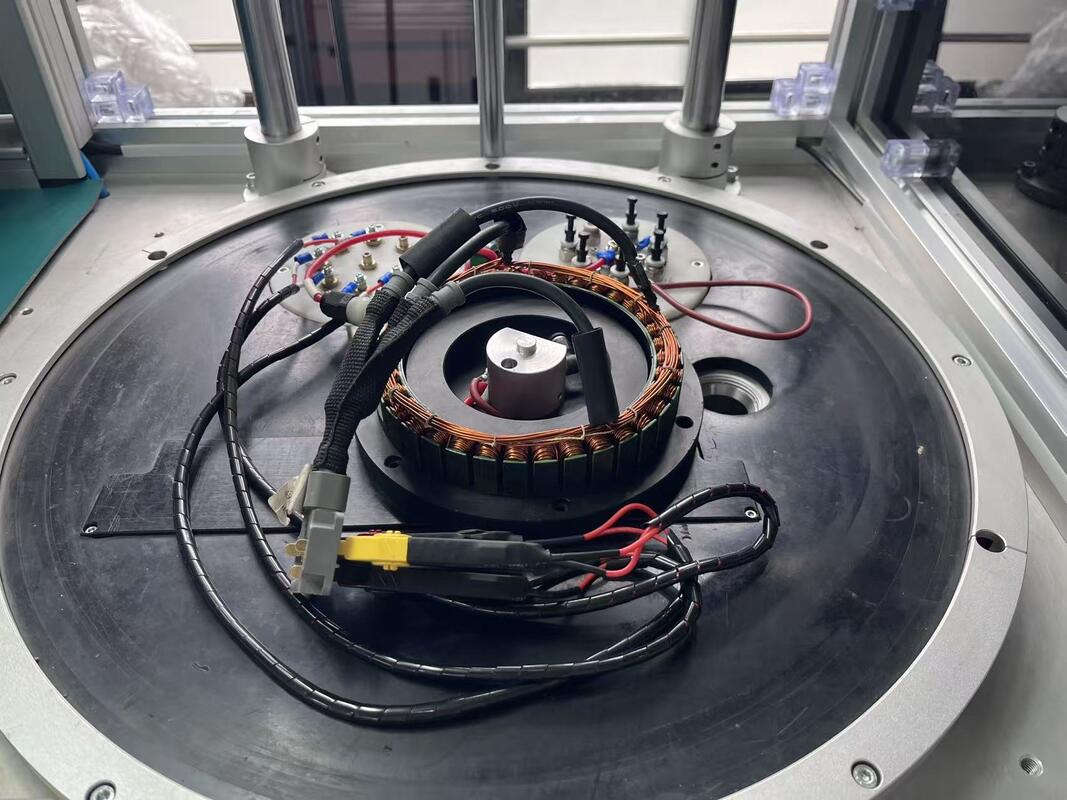

真空環境下におけるドローンモーター固定子の評価方法

品質判定方法 発電機ステータ分析 WIND-DTS-120

試験項目:

発電機ステータ製造において、試験は紙挿入、波巻き、コイル挿入、成形後の品質検査プロセスです。

DC抵抗/インダクタンス/ターン間絶縁/絶縁抵抗

相間絶縁/相間耐電圧/耐電圧/抵抗バランス

すべての試験項目は単独または組み合わせて実施できます。

1)DC抵抗試験

試験範囲:0.01Ω - 1000Ω

試験ループ:6ループ(拡張可能)

許容差:±0.5 %

試験方法:四点法、自動周囲温度補正機能付き

2)インダクタンス試験(3相バランス試験を含む)

試験範囲:10mH – 500mH

試験ループ:6ループ(拡張可能)

許容差: ±2.5%

試験方法:四点法

3)ターン間絶縁

パルス高電圧:100V-3000V (100V/ステップ)

パルスピーク:0.5msec

サンプリング周波数:1-40 MHZ

試験ループ:6ループ(拡張可能)

許容差: ±2.5%

判定方法:面積差判定(インダクタンスとエネルギー損失に敏感)

標準波形は白、OK波形は緑、NG波形は赤

4)絶縁抵抗

電圧:DC500V /1000V

試験時間:1-10秒(調整可能)

判定範囲:1-1000 MΩ

許容差: ±2.5%

5)相間絶縁

電圧:DC500V /1000V

試験時間:1-10秒(調整可能)

判定範囲:1-1000 MΩ

許容差: ±2.5%

6)相間耐電圧

電圧:AC100-3000V (100V/ステップ)

試験時間:1-10秒(調整可能)

判定範囲:0.1 mA -- 20 mA

許容差: ±2.5%

7)耐電圧(アーク検出付き)

電圧:AC100-3000V (100V/ステップ)

試験時間:1-10秒(調整可能)

判定範囲:0.1 mA -- 20 mA

許容差: ±2.5%

8)抵抗バランス

試験方法:DC抵抗サンプリング

試験時間:0.1秒

判定方法:巻線間のDC抵抗の差を判定するためにパーセンテージ法を採用。
