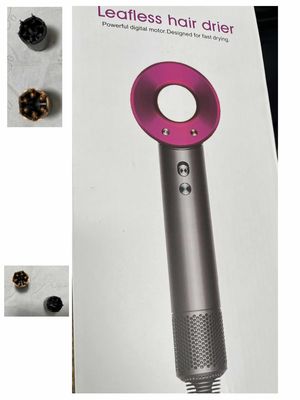

葉のないヘアドライヤーモーターを製造する方法 ステータス 快速乾燥 強力なデジタルエアブロワー
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 条件: | 新しい | 軸: | 4軸線 |
|---|---|---|---|
| 作業ステーション: | 1 駅/ 2 駅 | 風速: | ワイヤー・ゲーズ,ステーターのサイズに応じて最大400RPM |
| 自動型: | 全自動 | 機械色 モーター巻き込み: | 白色または各顧客の要求 |
| モーター巻上げ: | ステータススタックやプラスチックキャップをコーティングする歯の巻き込み | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |

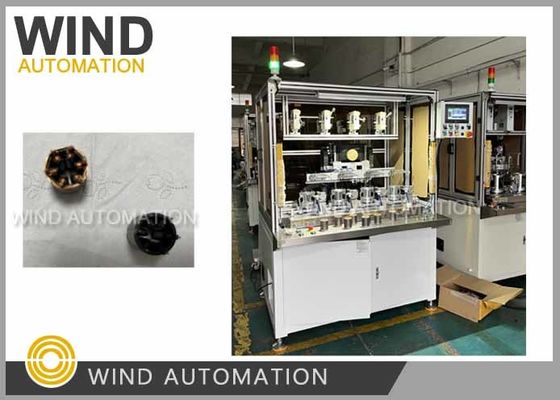

葉のないヘアドライヤーモーターを製造する方法 ステータス 快速乾燥 強力なデジタルエアブロワーWIND-BLDC
ステータス歯巻き機 適用:
36スロットステータのようなインスロットステータ用の歯にコイルを作ります
ステータス巻き機パラメーター:
| モデル | WIND-BLDC-24 |
| ローリングスタック | インスロットステータ |
| 駅 | 単一の駅 |
| 線直径 | 0.1-1.2mm (スターターのスロット充填速度とスロット幅に応じて) |
| スタータサイズ | 外径:最大230mm (9.055') 内径:Min.10mm (0.394') スタック重量:最大10kg (lbs) スタイルの長さ:最大100mm (3.94 円) |

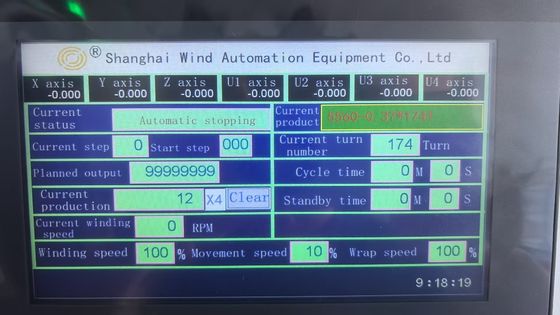

| プログラム設定 |
最大ステップは200ステップです. システムプログラムは10セットを格納します. これはコンピュータがアップロードし,無制限のストレージでダウンロードできるストレージよりも大きいです.
|
| 巻き込み速度 | 最大.400rpm (ワイヤの大きさ,スタック長さ,ステーターのサイズに応じて) |
| 軸 | 4軸 |
| 総電源 | 8KW |
| インプット | AC380V ±10%3相 50/60Hz |
| 空気源 | 0.4~0.7Mpa |
| 機械のサイズ | 約1000 (W) ×800 (D) ×1800 (H) mm |
質問と答え:
1. ブラシレスモーターのローリングサイクルの時間は?
ステータは外径230mmです
内部直径は167.2mm
ステータルの長さは10mmから100mmですが 今では10mmの長さのスタックを注文しています
歯ごとに40回転があり,0.4mm直径の4本の線が並行している.
サイクルの時間: F上記のようなスターターの回転は"本10分です
2機械を使うためにスロットに 静電性コーティングが必要ですか?
それは非常に重い必要があります. この機械は,あなたの最大のステータル長に設計されています.
ローリング中に ローリングを滑らかにし 影響を受けないように 減速器を入れる必要があります
歯ごとに40回転があり,0.4mm直径の4本の線が並行している.
ワイヤーと回転は スロットエリアには あまりにも多い
上層線は下層線を押します
上層の電線が落ちる
風力自動化提案:
1断熱キャップを提案し キャップをデザインできます
ローリングの実証が,隔熱キャップが必要であることを示す場合
参照してください.36スロット 静電化コーティング ステータル 巻き込み機ビデオ
曲がり回りも 30回未満です
2プラスチックのキャップを作るためにツールに投資したくない場合
材料は摂氏155度にも耐えるべきです
0.7mmから0.8mmの単一のワイヤーを使用することができます
0,56mm直径の2本のワイヤまたは0,4mm直径の4本のワイヤを使用する
わかった
機械の製造と使用開始には以下のサンプルと図が必要である.
1.スロット補填速度をチェックするためのステータスラミネーションのCAD図
2巻き込み図
3銅のワイヤ1ロールは2pcsステーターを巻き込むのに十分だ
4ステータルに位置付けスロット位置がありますか?
主要な部分
| 違う 違う | 名前 | ブランド | コメント |
| 1 | PLC | ヤスカワ | |
| 2 | サーボモーター | ヤスカワ | |
| 3 | タッチスクリーン | ワインビュー | |
| 4 | センサー | オムロン | |
| 5 | 電気装置 | シュナイダー | |
| 6 | パネウマ・ユニット | シンチェン | |
| 7 | 球軸 | NSK | |
| 8 | スクロールガイド | ヒウイン | |
| 9 | 計時ベルト | ゲート | |
| 10 | 電源 | 悪いこと | |
| 11 | ストレッチャー | ETA-1000/L-R | |
| 12 | 減速機 | Nidec-SHIMPO | 引力ステータル 必要なモーター減速機 |
ビデオステータル巻き込みマシンを表示するには,下の画像をクリックしてください
