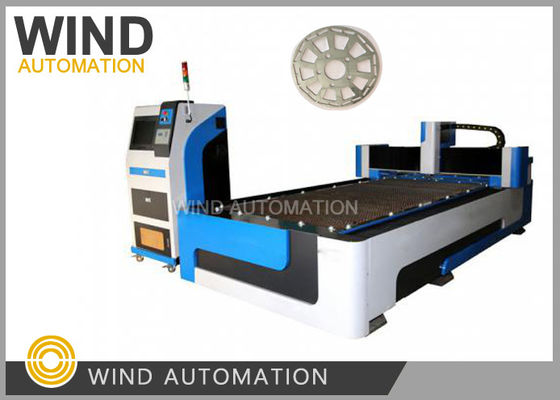

電動モータープロトタイプ スタッキング前に 500W ファイバーレーザー切断機

中国 電動モータープロトタイプ スタッキング前に 500W ファイバーレーザー切断機 サプライヤー

大画像 :  電動モータープロトタイプ スタッキング前に 500W ファイバーレーザー切断機

商品の詳細:

起源の場所: 中国
ブランド名: Wind Automation
モデル番号: WIND-3015FL

お支払配送条件:

最小注文数量: 1pc
詳細製品概要
切断材料: 炭素鋼/ステンレス鋼 名前: レーザーの打抜き機
最高レーザー力: 500W,750W,1000W,2000W レーザー波長: 1080nm
機械パッケージ: 4300mm*2150mm*1700mmは 20'GPに入れることができます 販売の後: 2年間のレーザー保証
ハイライト:

ブラシなしのモーター巻き込み

,

モーター ウィンド マシーン

エル電動モータープロトタイプ スタッキング前のファイバーレーザー切断機

新しい設計の電動モーターでは,製造者は常に性能をテストし,試行走を行うためにモーター機能パラメータをチェックするためにいくつかのパーツのプロトタイプを生産する必要があります.

この状況では,産業のcncレーザー ステーターシートの切断は,どんな形でもプロトタイプを生産するために非常に適しています!また,ラミネーションシートの厚さは0.5mm以下です.レーザー切削機械は,モータープロトタイプのために.



繊維レーザー切断機は,金属プレートの高精度切削に適しています.鋼材機械の腕は3次元切削に使えます
普通の二酸化炭素レーザー切削機と比較して 空間とガスの消費を節約します
高光電変換率があり エネルギー節約と環境保護の新製品であり,世界有数の技術製品です

電動モータープロトタイプ スタッキング前に 500W ファイバーレーザー切断機
ファイバーレーザー切削機の CO2レーザー切削機に対する利点:
1) 優れたビーム品質: 焦点が小さく,切断線が細く,作業効率が高く,加工品質が向上する
2) 非常に高い切断速度:同じパワー CO2レーザー切削機の2倍;
3) 高い安定性:世界のトップ輸入ファイバーレーザーを使用し,性能が安定し,主要部品の使用寿命は10万時間に達することができます.
4) 非常に高い電光変換効率: ファイバーレーザー切削機の光電変換効率は約30%です.これは,CO2レーザー切削機より3倍高いエネルギー節約と環境保護
5) 使用コストが非常に低い:全機械の消費電力は同じCO2レーザー切削機の20%~30%に過ぎません.
6) 維持費が非常に低く,レーザー作業ガスがない.ファイバー伝送,反射レンズの必要がない.多くの維持費を節約できます.
7) 製品の便利な操作と保守:光ファイバー伝送,光経路の調整は必要ありません.
8) 超柔軟な光導効果: コンパクトなサイズ,コンパクトな構造,柔軟な加工要件

国際的な先進技術で 500Wのパワーファイバーレーザーを採用し,精密なCNCファイバーレーザー切削機械は,レーザー切削を統合したハイテク製品です.精密機械と数値制御技術主に炭素鋼板,不?? 鋼板,アルミニウム合金などの金属材料の切削と形成に使用されます.

高速,高精度,高効率,高性能で特徴付けられる.金属材料加工産業の好ましい切削機械である.



C が 扱う 材料切断機:

特別に,様々な中薄金属プレートを切るために使用されます. 高品質の切断0.5~10mmの炭素鋼プレート,0.5~4mmのステンレス鋼プレート,アルミニウム合金プレートの切断,電圧プレート,電解板シリコン鋼,チタン合金,電磁板,金属材料など





レーザー 切断 機械 の 利点

1低コスト,低電力消費,様々な金属シートを切る空気吹き,

生産コストは約2.2USD~3.7USD/時間

2高速で効率的な切断で,30m/分切ることができます.

3質が良い,小さな変形,平らな外観と美しい外観

4サーボモーターと導向トランスミッションメカニズムは,高い切断精度を保証します

5プロのソフトウェアを使って,あらゆる種類のグラフィックやテキストを即座にデザインできます.

処理,柔軟な処理,シンプルで便利な操作

6安定性も高い 輸入ファイバーレーザーの性能も安定

レーザー・メンテナンスなしで100,000時間までの重要な部品の寿命

7低保守コスト,レーザー処理ガスなし,ファイバー伝送

レンズも必要ないので メンテナンスコストも節約できます

8光ファイバーが送信され,光ファイバーが送信され,光ファイバーが送信され

光路を調整することなく





テクニカルデータ

テクニカル項目 テクニカルデータ
レーザー波長 1080nm
最大レーザーパワー 500W
パルス周波数 1~500Hz連続調節可能
標的位置付け 赤灯が表示する
作業テーブル 3000mm*1500mm
X/Y軸の位置位置確認の精度 ±0.05mm
サポートされているグラフィック形式 DXFなど (Auto CAD,CorelDrawソフトウェア)
機械全体の電力消費量 ≤8KW
電源 3 段階 380V,50Hz,60A
寸法 (L×W×H) 5000mm × 2350mm × 1800mm
体重 2800KG















切断データ

500W 切断データ
材料 厚さ 速度 (m/min) 圧力 (MPA) ガス 切る高さ
ステンレス鋼 0.5 >18 1 N2 0.6
1 8.4~12 >1.1 N2 0.6
2 1.8~24 >1.8 N2 0.6
3 0.84~1.2 >2.0 N3 0.6
炭素鋼 1 8.4~12 1 O2 1
2 3〜42 0.6~08 O2 1
3 1.5~21 0.25~0だった4 O2 1
4 1.2~1.5 0.15~02 O2 1
5 0.9~1.2 0.15~02 O2 1
6 0.72~0だった96 0.1~02 O2 1



切断機 メインパーツ ブランド

違う 名前 仕様 ブランド
1 レーザー 500Wのレーザー 1pc ルイケ
2 切断頭 ファイバーレーザー切断頭 1pc

スイス・レイ・ツール



3





機体

高強度ガントリー鋼構造

(高精度ゲンターフレーズ機加工)



1pc



自己開発

4 マシンビーム 1pc 自社開発した宇宙アルミ
5 ステンレス鋼の装甲シールド 1pc 自己開発
6 電気部品 1pc シュナイダー
7 精密ヘリカルラック (X軸,Y軸) 2pcs 台湾 YYC
8 線形導体 (X軸*2,Y軸*2,Z軸*2) 3個 台湾 HIWIN
9 サーボモーター (Y軸*2,X軸,Z軸) 4個 ヤスカワ
10 精密度減速機 (Y軸*2,X軸) 3個 シムポ
11 比例バルブ 1pc SMC
12 精密冷却機 1pc リンゲ
13 資料収集 1pc 自己開発
14 ガス回路 1pc 高圧の二重ガス経路
15 高速牽引ライン 3個 ヤンシャン
16 産業用制御チェーシ 1pc 台湾産業管理
17 Z軸の精密リフティングスライド 1pc 自己開発
18 自動潤滑油ポンプ 1pc 台湾・ドンタイ
19 煙塵吹き機 1pc ジュウ
20 キャビネットエアコン 1pc 自己開発
21 制御された電源 1pc レイラン
23



CNCシステム

CNCシステム 1pc





切断する

24 切断ソフト 1pc
25 容量インダクタンス高さ調整器 1pc
26 ワイヤレスハンドヘルドコントローラー 1pc
