2028歳35,42,57シリーズステップモーターステータル四針のBLDCワインダー
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Condition: | New | Needle No.: | Two needles wind 2poles per time |
|---|---|---|---|
| Working station: | Single station 8poles can be wound 4times | Winding Speed: | 300RPM To 500RPM according Wire Gauge |
| Automatic Type: | Fully Automatic | Machine Color: | White or Per Customer Requirement |
| 販売の後: | 海外の機械のサービスに利用可能なエンジニア |
2028歳35,42,57シリーズ ステップモーターステータル 巻き込み機 4針 BLDC巻き込み機
適用:
ステップモーターの針巻き機 WIND-1B-TSMは2つのスロットを一度に巻きることができます
6本の柱,8本の柱,9本の柱,10本の柱12本の柱14本の柱18本の柱
利点:
スピードモーターステータの針の巻く 2 スロット毎回巻く
2 ステーション BLDC ステータル ワインダー と 2 ステーション ワインダー 機械 より 安定
パラメーター:
線直径:0.08~0.8mm
ステータ ID:15mm~65mm
スタック高さ:7-100mm
0-9999 ターン番号
操作オプション: ステップ/オート
ステータスポール: 6ポール,8ポール,9ポール,10ポール,12ポール,14ポール,18ポール (カスタム製)
空気圧:0.5~0.7MPa
電力:1KW,単相,AC220V 50/60Hz
体重:約450kg 寸法: 1600 (L) x1000 (W) x1500 (H) mm
構成:
三?? PLC
組み込みの人 - 機械インターフェースタッチスクリーン
高功率ステップモーター
エアタックシリンダー
|
スタータル巻き機の特徴型1:
|
確認:はい/ノー
|
||
| 1 | ステータルチューブ直径 | 70mm | はい |
| 2 | スタータルチューブの幅 | 15mm | はい |
| 3 | 軸数 | 最低4 | はい |
| 4 | 線座標の許容量 | ±0,01 mm | はい |
| 5 | 角座標の許容量 | ±0,5 角分 | はい |
| 6 | シャフトピッチ | 最低100mm | はい |
| 7 | 巻き込み速度 | 10 〜 60 の風 | そうです,350~400RPM |
| 8 | スターターの最大 外径 | 63mm | はい |
| 9 | ステータス 内径 | 制限なし | >15mm |
| 10 | 前部を含むステータの最大長 | 最低80mm | はい |
| 11 | 前部を含むステータの最小長さ | 15mm | はい |
| 12 | スタータスロット | 制限なし | 違う6,8,9,10,12,1418 スロット |
| 13 | 最小スロット幅 | 08mm | はい |
| 14 | 稼働線直径 | 0,063 ¥ 0,315 mm (双子) | はい |
| 15 | スピンドル数 | 2 | 2つのノズル,1つのスピンドル |
| 16 | ストレッチャーの数 | 2 | はい |
| 17 | 制御モード | ソフトウェアを搭載したラップトップ | PLC と HMI は ない |
| 18 | 電源 | 3~380V (±15%),50Hz,2kW | NO,1~220V,50Hz1.5KW |
質問と答え:
1.ステータルにどんな針の巻き方を選べますか?
Tステータス針巻き機 WIND-1B-TSMは,ステップモーターを巻きに非常に適しています
8ポール
機械 スロット充填速度のための配列なしで自動巻き込み,インデックスとカット 高いステータではない
自動インデックス装置を並べない巻き込み装置のワイリングマシンWIND-1B-TSM 角度
スイングカム装置は,大きな小さなワイヤを巻き込むために非常に適しています.
2.ステータル巻き機の操作の訓練は?
機械の訓練のために 通常は 製造元にエンジニアを派遣して 配達前に検査します
WIND-1B-TSMは複雑なマシンではありません. あなたのエンジニアが経験を持っている場合,あなたはする必要はありません.
来て 手術のビデオを撮ります
3.機械は開いて 稼働しているのですか?
そう,機械は,機械の側から機械の電源をオンに切り替わります
起動,緊急ボタンを,自動/ステップスイッチを操作するマシン

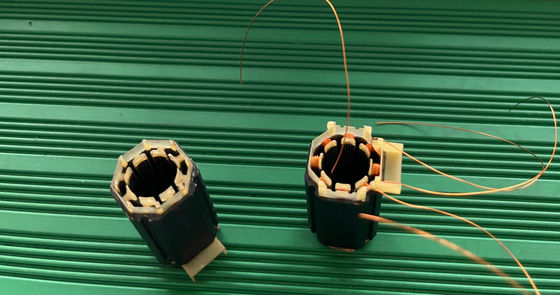

4.傷口ステーターは持ってない
傷口ステータは上海風力自動化を見ることができます
巻き路線,橋線,端線を含む巻き路線図
ローリングの図面を提供してください.
機械の製造と使用開始には以下のサンプルと図が必要である.
1スタータスタック 5pcs 絶縁キャップまたは隔離紙の巻き込みなし
2傷口ステータル 1pc
3銅のワイヤ1ロールは10pcsステーターを巻き込むのに十分です
4スターターのラミネーション図と巻き絵
ステップモーターは,ローターの完全な回転を数つの等しく大きなステップに分割し,
ステップモーターまたはステップモーターとしても知られています.
このブラシのない直流モーターは 迅速で正確な位置付けと例外的な保持トルクを提供します
ステップ技術により,オープンループの制御器の使用が可能になります.
セルボモーターシステムと比較して総コストを下げ,高性能,ブラシなし,メンテナンス
自由ステップモーターは 精密で非常に費用対効果の高い運動制御を提供します
ステップモーターを製造し 自動風力発電機を製造します
ビデオを見るには下記の画像をクリックしてください.
