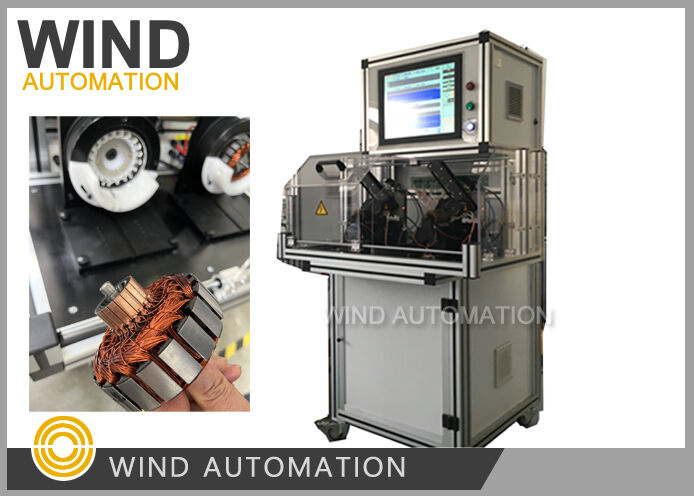

20 スロット 暖房 モーター 装具 判断する方法
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 状態: | 新しい | テスト プロダクト: | モーター・アーマー試験 |
|---|---|---|---|
| ワーキングステーション: | 2つの場所 | テスト項目コンテンツの表示: | 装置 テストドール |
| HSコード:: | 9030390000 | アフターサービス: | 海外サービスのために利用できるエンジニア |
| ハイライト: | 20スロットモーターアーマチュアテスト,暖房アームストレーションの試験装置,モーター・アーマチュア・ジャジャ・ツール |
||

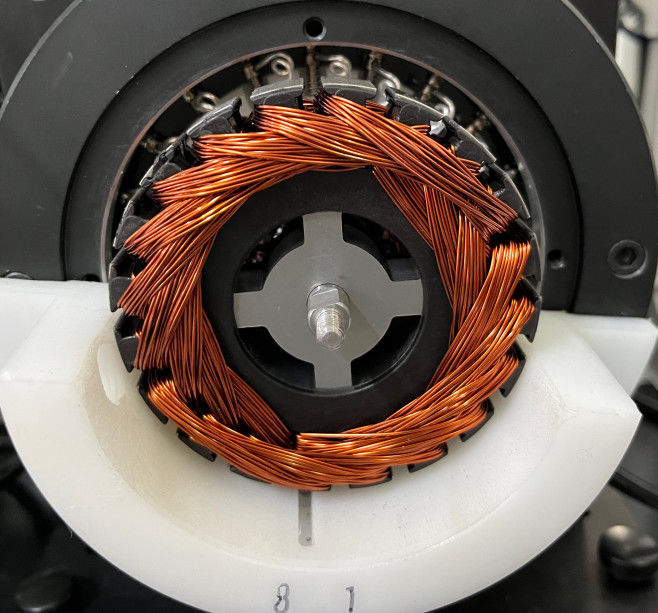

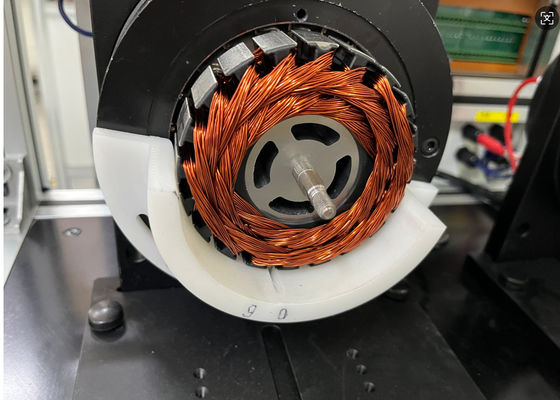

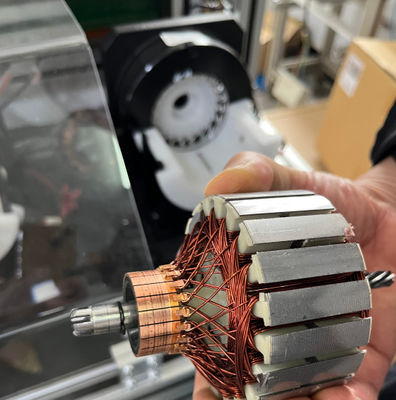

20スロット整流子モーターの評価方法
4つの側面から
1. バー間抵抗、0.01mΩ～10mΩ（範囲外表示OVER）
4端子測定で精度を確保
2. ウェルド抵抗、0.001mΩ～10mΩ（範囲外表示OVER）
6端子測定で精度を確保
3. クロス抵抗 0.01mΩ～10mΩ
4端子測定で精度を確保
4. サージ 100～1000V（100V/回）
パルス波高値:0.5u秒、周波数 1～40MHz
標準波形は黒、OK波形は緑、NG波形は赤
5. 絶縁抵抗 DC 500V
測定時間:1～10秒（0.1秒/回）
範囲:1～500MΩ
精度: ≤±5%
6. 耐電圧 AC 100～1000V
測定時間:1～10秒（0.1秒/回）
整流子セグメント数 ≤ 36
測定パネルサイクルタイム: 8～9秒（33セグメントの場合）
モーターメーカーからの質問とWind Automationからの回答
トルコのモーターメーカーK様
20セグメントの整流子でウェルド抵抗を測定すると、通常は0.02mΩから0.04mΩの範囲の値が得られます。しかし、時折、一部の整流子セグメントで0.3mΩ程度の値に遭遇します。
このような場合、許容されるウェルド抵抗の最大値についてアドバイスをいただけますでしょうか？例えば、最大値を0.1mΩに設定することは適切でしょうか？
このパラメータの適切な閾値をどのように計算または定義できますか？
Wind Automationからの回答
許容されるウェルド抵抗の最大値として0.1mΩに設定することは適切です。
ウェルド抵抗が0.3mΩの場合、高抵抗による高電流が原因でモーターが焼損するリスクがあります。
モーターメーカーK様
貴重な情報をご提供いただき、誠にありがとうございます。
迅速で役立つサポートに心より感謝申し上げます。
今後のプロジェクトでもご協力させていただきたく、強固な協力関係を築けることを楽しみにしております。
