速やかに判断する方法 DCモーターステーター試験機 肺動力装置

DCモータステータ検査機 品質分析 WIND-DTS

1. 利点

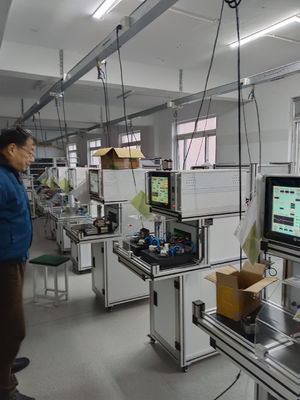

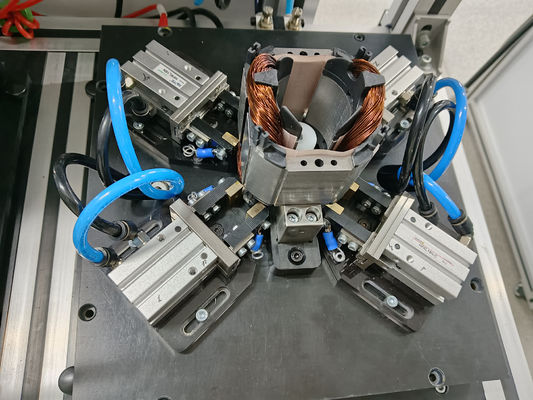

1) 3端子ワイヤ用の高速クランプ治具が取り付け可能です

2) Pneumatic治具は、3端子ワイヤまたは6端子ワイヤのテストに広く使用されています

2.検査項目: すべての検査項目は単独または組み合わせて実施できます。

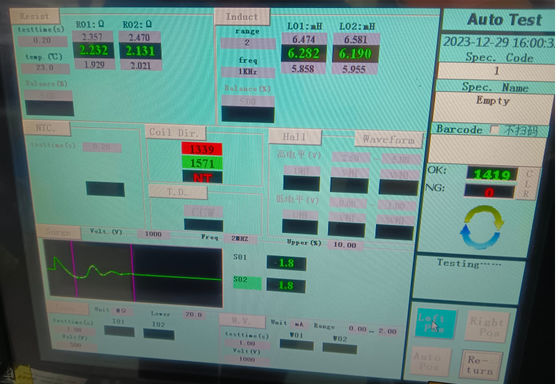

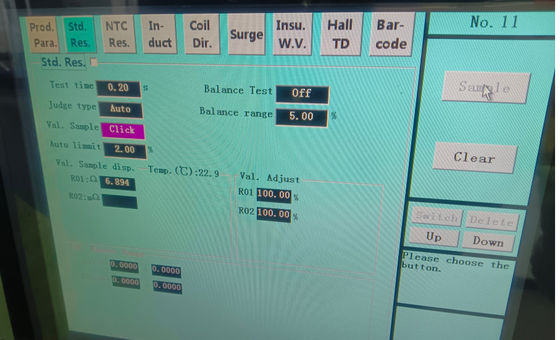

1) DC抵抗テスト

測定範囲: 0.01Ω - 1000Ω

測定ループ: 6ループ (拡張可能)

許容誤差: ±0.5%

測定方法: 四点法、自動周囲温度補正機能付き

2) インダクタンステスト (3相バランステストを含む)

測定範囲: 10mH – 500mH

測定ループ: 6ループ (拡張可能)

許容誤差: ±2.5%

測定方法: 四点法

3) 巻線間短絡

パルス高電圧: 100V-3000V (100V/ステップ)

パルス幅: 0.5msec

サンプリング周波数: 1-40 MHZ

測定ループ: 6ループ (拡張可能)

許容誤差: ±2.5%

判定方法: 面積差判定 (インダクタンスとエネルギー損失に敏感)

標準波形は白、OK波形は緑、NG波形は赤

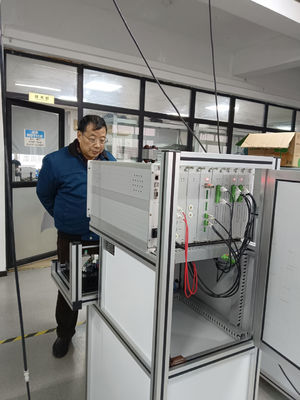

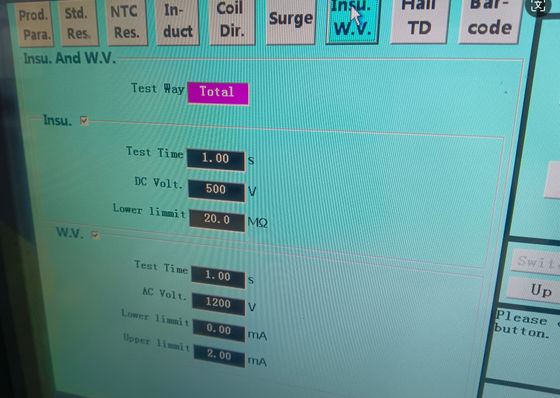

4) 絶縁抵抗

電圧: DC500V /1000V

測定時間: 1-10秒 (調整可能)

判定範囲: 1-1000 MΩ

許容誤差: ±2.5%

5) 相間絶縁

電圧: DC500V /1000V

測定時間: 1-10秒 (調整可能)

判定範囲: 1-1000 MΩ

許容誤差: ±2.5%

6) 相間耐電圧試験

電圧: AC100-3000V (100V/ステップ)

測定時間: 1-10秒 (調整可能)

判定範囲: 0.1 mA -- 20 mA

許容誤差: ±2.5%

7) 耐電圧試験 (アーク検出付き)

電圧: AC100-3000V (100V/ステップ)

測定時間: 1-10秒 (調整可能)

判定範囲: 0.1 mA -- 20 mA

許容誤差: ±2.5%

8) 抵抗バランス

測定方法: DC抵抗サンプリング

測定時間: 0.1秒

判定方法: 巻線間のDC抵抗差を判定するためにパーセンテージ法を採用。

3.測定時間
