パネウマティック装置付きの直流モーターステーター試験機械
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 条件: | 新しい | テスト プロダクト: | 発電機 変電器 ステータル |
|---|---|---|---|
| 作業ステーション: | ダブルステーション | テスト項目コンテンツの表示: | 装置 テストドール |
| HSコード:: | 9030390000 | 販売後サービス: | 海外サービスのために利用できるエンジニア |
DCモーター固定子試験機品質分析 WIND-DTS
1. 利点
1) 3端子ワイヤ用に高速クランプ治具を取り付け可能

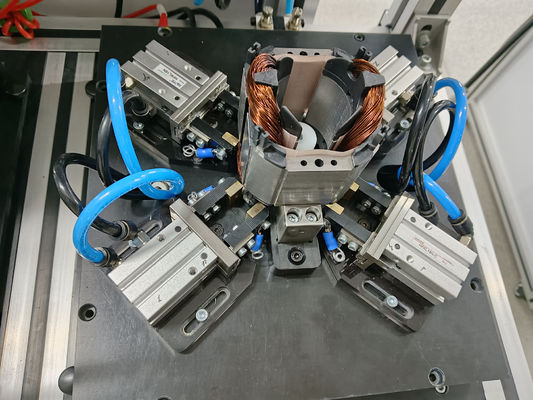

2) Pneumatic fixutreは、3端子ワイヤまたは6端子ワイヤのテストに広く使用されています
2. 試験項目: すべての試験項目は、単独または一緒に実施できます。

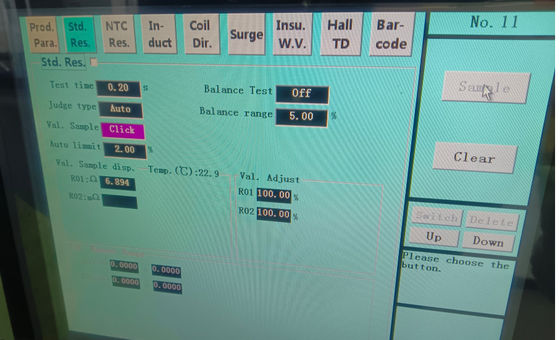

1) DC抵抗試験
試験範囲：0.01W - 1000W
試験ループ：6ループ（拡張可能）
許容誤差：±0.5 %
試験方法：四点法、自動周囲温度補正機能付き
2) インダクタンス試験（3相バランス試験を含む）
試験範囲：10mH – 500mH
試験ループ：6ループ（拡張可能）
許容誤差：±2.5%
試験方法：四点法
3) 巻線間絶縁
パルス高電圧：100V-3000V（100V /ステップ）
パルスピーク：0.5msec
サンプリング周波数：1-40 MHZ
試験ループ：6ループ（拡張可能）
許容誤差：±2.5%
判定方法：面積差判定（インダクタンスとエネルギー損失に敏感）

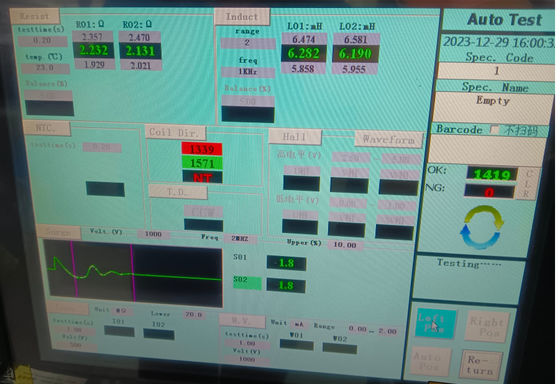

標準波形は白、OK波形は緑、NG波形は赤

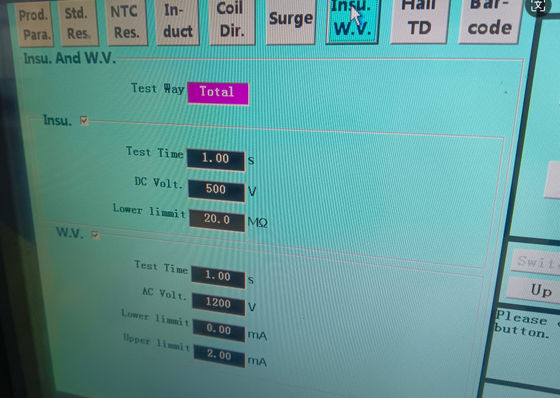

4) 絶縁抵抗
電圧：DC500V / 1000V
試験時間：1-10秒（調整可能）
判定範囲：1-1000 MW
許容誤差：±2.5%
5) 相間絶縁
電圧：DC500V / 1000V
試験時間：1-10秒（調整可能）
判定範囲：1-1000 MW
許容誤差：±2.5%
6) 相間耐電圧
電圧：AC100-3000V（100V /ステップ）
試験時間：1-10秒（調整可能）
判定範囲：0.1 mA -- 20 mA
許容誤差：±2.5%
7) 耐電圧試験（アーク検出付き）
電圧：AC100-3000V（100V /ステップ）
試験時間：1-10秒（調整可能）
判定範囲：0.1 mA -- 20 mA
許容誤差：±2.5%
8) 抵抗のバランス
試験方法：DC抵抗サンプリング
試験時間：0.1秒
判定方法：巻線間のDC抵抗の差を判定するためにパーセンテージ法を採用。
3. 試験時間
| 項目 | DC抵抗 | 抵抗のバランス | 巻線間短絡 | 絶縁抵抗 | 耐電圧 | 相間絶縁 | 相間耐電圧 |
| パラメータ | 0.05秒/ループ | 0.1秒/回 | 1パルス/回 | 1秒/回 | 1秒/回 | 1秒/回 | 1秒/回 |
| 時間 | 1.5秒/6ループ | 0.1秒 | 1秒 | 1秒 | 1秒 | 1秒 | 1秒 |
