アーマチュアテスター DC抵抗 インダクタンス サージ 絶縁 ハイポット 回転 WIND-ATS

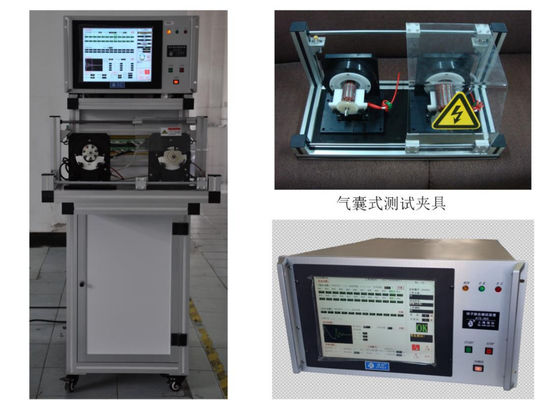

アーマチュア試験機 WIND-ATS-300

（1）試験項目

このアーマチュア試験機は、バー間抵抗、溶接抵抗、絶縁耐圧（ハイポット）、絶縁抵抗、ターン間絶縁を試験します。試験項目はすべて画面に表示できます。

または、項目を1つ選択して個別に表示することもできます。

ロードおよびテストモードは、安全カバーをスライドさせることで切り替えることができます。

安全カバーが作業ステーションにかかると、テストパネルはテストを開始します。

WIND-ATS-310

試験項目は、スターター用アーマチュア試験機 WIND-ATS-02と同様です（下記セカンドダウン参照）。

（

））a.すべての試験項目は、機器によって自動的に判定され、製品を手動で判定する従来の試験方法の欠点を排除します。制御：産業用組み込みシステム 15インチタッチスクリーン

リレー：日本パナソニックまたはタイコ
高電圧リレー：トゥワード
空圧部品：エアタック
電源：Meanwell

電源：AC220V ±10% @60Hz、空気圧：0.4-0.6Mpa、温度：0-45℃

（

））a.すべての試験項目は、機器によって自動的に判定され、製品を手動で判定する従来の試験方法の欠点を排除します。試験機は、各製品の試験データを自動的に保存し、USBインターフェースを介して外部から読み取ることができます。

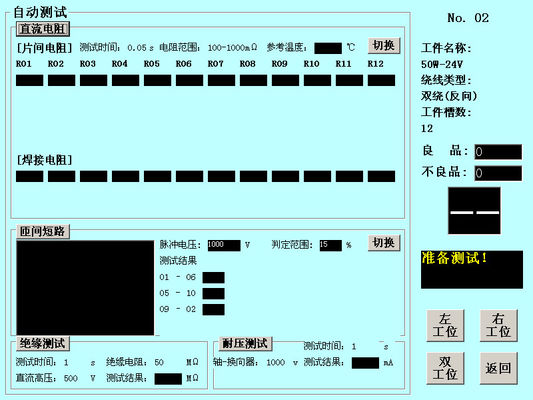

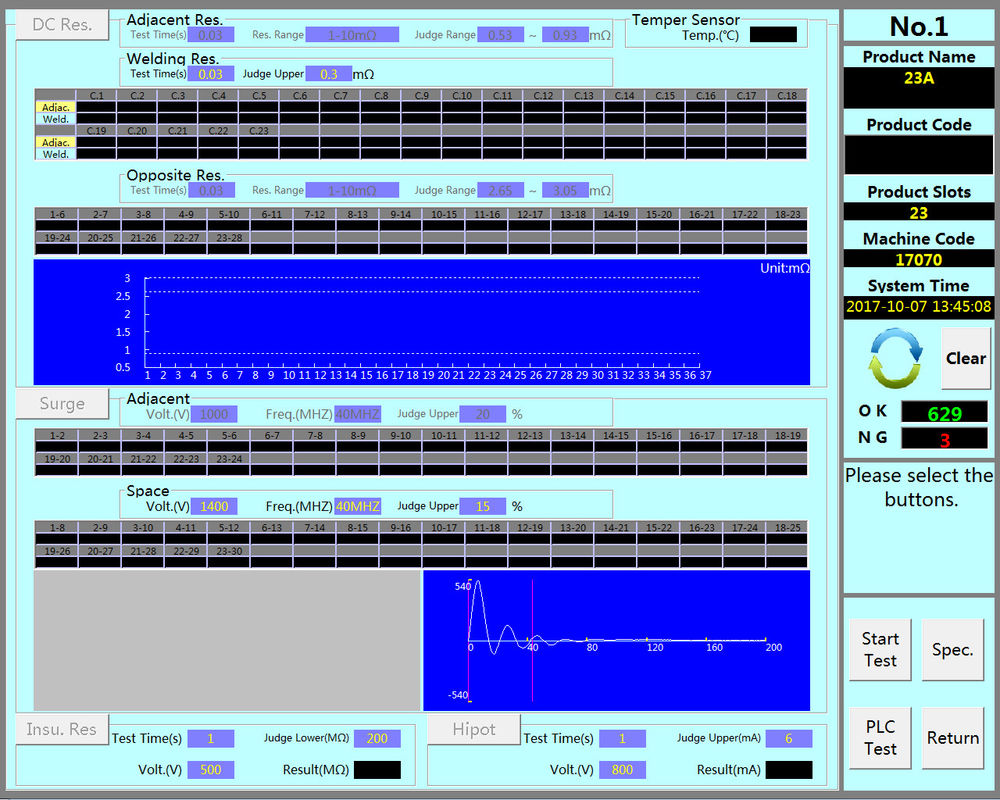

統計インターフェース表示内容：

1.試験されたアーマチュアの総数。

2.合格製品数（合格率）。

3.不合格製品数（不合格率、各試験で不合格となった項目を個別にカウント可能）。

（

4

）オプション機能（追加費用が必要）a.すべての試験項目は、機器によって自動的に判定され、製品を手動で判定する従来の試験方法の欠点を排除します。お客様が決定したバーコードまたはQRコードのタイプ形式に従って、試験された製品のシリアル番号を読み取ることができ、製品シリアル番号と製品試験データが1対1で対応します。

2.レーザーマーキング装置、コーディング装置またはラベル印刷

試験後の合格または不合格製品にマーキングおよび識別を行うために、マーキング装置、コーディング装置またはラベル印刷を構成するために機器に接続できます。

3.不合格NG製品スタッカー

試験後の不合格NG製品を保管するために使用されます。オペレーターは、機器が次の試験を開始できるように、試験された不合格製品を指定された場所に置く必要があります。製品の誤配置を回避します。

4.自動ライン連携

自動化された生産ラインのIO制御および通信制御と連携して、全体的な自動生産のニーズを容易に統合できるようにします。

5.データベース機能

ネットワーク接続後、試験データは自動的にサーバーにアップロードされ、EXCEL形式で保存されます。二次元コードスキャンシステムが統合されており、つまり、モーター試験開始前にモーターの二次元コードをスキャンします。二次元コードは、モーターの試験データと1対1で対応し、追跡が容易です。

（

5

）機械の利点a.すべての試験項目は、機器によって自動的に判定され、製品を手動で判定する従来の試験方法の欠点を排除します。b.モーターの巻線、組み立て、溶接の生産プロセスにおける欠陥を迅速かつ正確に特定し、故障箇所を示し、オペレーターが不良製品を修理するのに便利です。

c.機器の高電圧試験の電圧は自動的に調整および生成され、安定していて便利です。
