試験用ダイレクトリヒポットとテスト器で,スターターアーマチュア抵抗電圧上昇を判断する方法
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 条件: | 新しい | 証明書: | 主要部品 CE |
|---|---|---|---|
| ワーク・ステーション: | ダブルステーション | オートメーションのタイプ: | 完全に自動 |
| テスト項目コンテンツの表示: | テスト結果 スクリーン上の直感的な表示 | 装具のスロット: | 1317 19 (数) 2123,25,2728歳2933 スロット (普通) |

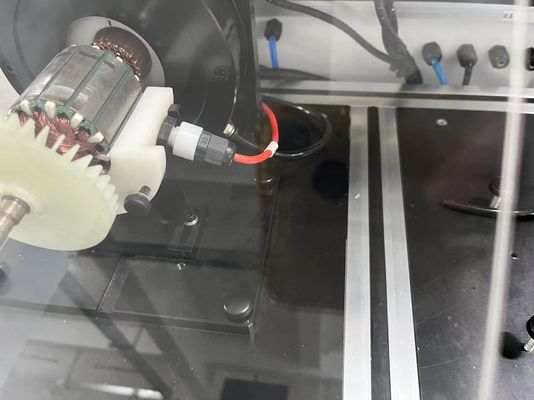

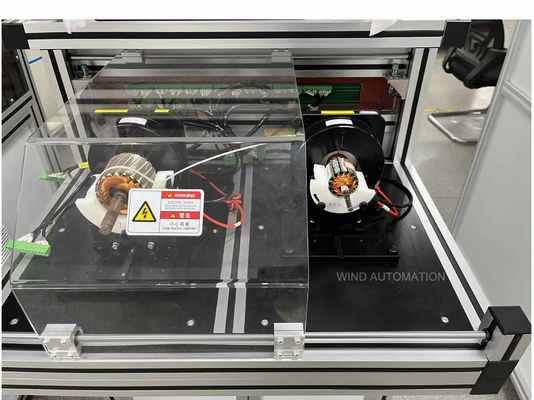

試験用ダイレクトリヒポットとテスト器で,スターターアーマチュア抵抗電圧上昇を判断する方法 WIND-ATS-02
1棒対棒抵抗 (コンミュタータ棒の2つのチップ間抵抗)
2溶接抵抗 (溶接品質をチェックするには,小さいほど良い)
3180° 交差抵抗 (交換器のバー対バー抵抗は,反対側と180°の角)
4. 波長 (コイルの回転の間,波形を比較)
5隔離抵抗 (コイルとスタックコアの抵抗)
6ハイポット (コイルとアーメチュアスタックコアの間の高電圧)
このスタートアームテーター WIND-ATS-02は Huachuan,Shendian,
最初の5個は7個で,80%の地元のスターターメーカーが我々のテスト機器を使用しています.
このテスト機は 顧客の要求に応えて 設計され 経験も豊富です
過去数年のテストを段階的にアップグレードし,スタートメーカーからのフィードバックと新しい要件を組み合わせて考慮します.
簡単に言うと テスト項目が スタートアレマの 製造者の要求に基づいており スタッターの品質を判断するのに 頼れるものです
装具テスト機WIND-ATS-02は,36スロット以下の装具をテストできるので,12スロットから33スロットまでは大丈夫です.
スロットごとに画面に表示されます.
画面に23スロットで ビデオを撮影しました 添付ビデオを参照してください
テスト対象は6個ずつ 23個ずつデータが出ています
適用:
スロット数最大36個まで
13,17,19 (数) 21をカバーする23,25,2728歳2933 スロット (共通)
利点:
1自動位置付け,操作者は手動で初期位置付けを確認する必要はありません.
テストを便利で簡単にする
2スタートアームテージメーカーからの 満足度100%のフィードバック
技術データ:
1バール対バー抵抗0.01mΩ~10mΩ (範囲外表示 OVER)
正確性を確保するための4つの端末の測定
2溶接抵抗0.001mΩ-10mΩ (範囲外表示 OVER)
精度を確保するための6つの端末測定
3横断抵抗 0.01mΩ-10mΩ
正確性を確保するための4つの端末の測定
4電圧100~1000V (100V/時間)
パルス・クレスト:0.5u秒,周波数 1~40MHz
標準波形は書き込み OK波形は緑 NG波形は赤
5隔離抵抗 DC 500V
試験時間:1~10秒 (0.1秒/時間)
範囲:1~500MΩ
精度: ≤±5%
6低電圧 AC 100-1000V
試験時間:1~10秒 (0.1秒/時間)
固定装置のコンムーターバー ≤ 36バー
試験パネルのサイクル時間: 8~9s (33バーに従って)
13, 17, 19 (数), 2123,25,2728歳2933 スロット (共通)
主な構成:
触覚画面 サンプリングチップ:BB リレー:NAIS 高電圧リレー:Meder
パネウマ部品:Airtec
電源:AC 220V,50Hz
空気圧:0.4~0.6MPa
温度:0~45°C
サイズ: 950mm*1250mm*580mm
HSコード:9030390000
開始試験機 配送前品質検査報告
