自動車のアームテスター 自動車のモーター スタートローター オートポジショニング 23 スロット
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 状態: | 新しい | 証明書: | 主要部品 CE |
|---|---|---|---|
| ワーキングステーション: | ダブルステーション | 自動化の種類: | 全自動 |
| テスト項目コンテンツの表示: | テスト結果 スクリーン上の直感的な表示 | 装具のスロット: | 1317 19 (数) 2123,25,2728歳2933 スロット (普通) |
| ハイライト: | モーター・スターター用自動車用アームテーター・テスト,23 スロットローターの位置測定,自動車のスターター・アーマチュアの試験装置 |
||
自動車用モーター始動ローター自動位置決め23スロット用アーマチュアテスター WIND-ATS-02
アーマチュアテスター WIND-ATS-02 は36スロット以下のアーマチュアをテストでき、12から33スロットまで対応可能です。

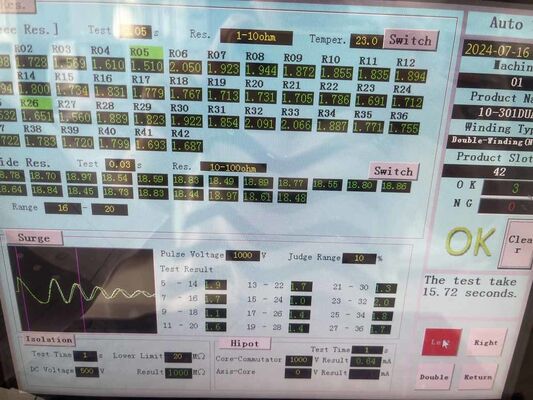

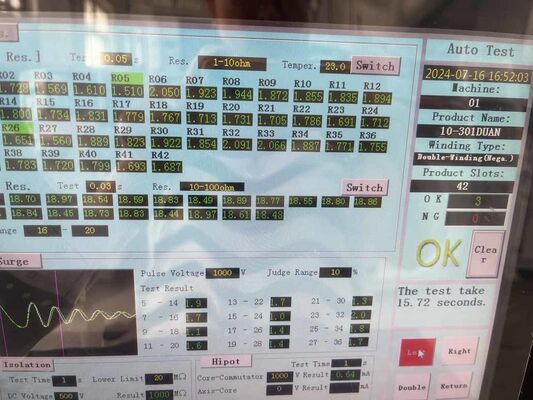

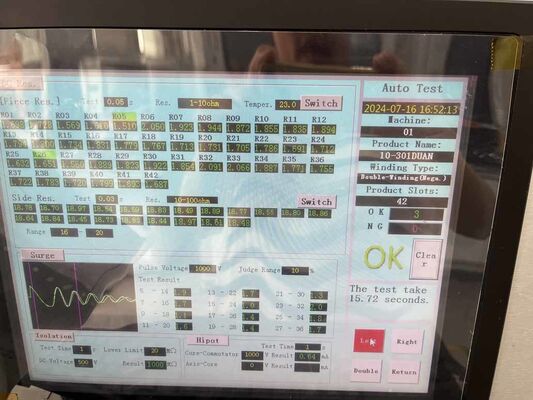

はい、すべての結果はスロットごとに画面に表示されます。
23スロットのアーマチュアに焦点を当てた画面のビデオを撮影しました。添付のビデオを参照してください。
画面では6つのテスト項目が一つずつテストされ、23個のデータが徐々に表示されるのがわかります。
1. バー間抵抗（2つの整流子バー間のチップ間抵抗）
2. ウェルディング抵抗（溶接品質を確認するため、小さいほど良い）
3. 180°交差抵抗（反対側と180°の角度を持つ整流子のバー間抵抗）
4. サージ（コイルのターン間、波形比較）
5. 絶縁抵抗（コイルと積層コアの抵抗）
6. ハイポット（コイルとアーマチュア積層コア間の高電圧）
アーマチュアテスター WIND-ATS-02 も参照してください。https://vimeo.com/212761640
スターターアーマチュアテストパネル WIND-ATS-02VよりEmilyGao (コイル巻線供給)にてVimeo。
用途:
始動アーマチュア 最大36スロット
13、17、19（少数）、21、23、25、27、28、29、33スロット（一般的）をカバー
利点:
1. 自動位置決め、オペレーターは手動で初期位置を確認する必要がありません。
テストを便利で簡単にします。
2. 始動アーマチュアメーカーから100%満足のフィードバック。
技術データ:
1. バー間抵抗、0.01mΩ～10mΩ（範囲外はOVER表示）
精度を確保するための4線式測定
2. ウェルディング抵抗、0.001mΩ～10mΩ（範囲外はOVER表示）
精度を確保するための6線式測定
3. 交差抵抗 0.01mΩ～10mΩ
精度を確保するための4線式測定
4. サージ 100～1000V（100V/回）
パルスピーク: 0.5μ秒、周波数 1～40MHz
標準波形は白、OK波形は緑、NG波形は赤
5. 絶縁抵抗 DC 500V
テスト時間: 1～10秒（0.1秒/回）
範囲: 1～500MΩ
精度: ≤±5%
6. ハイポット AC 100～1000V
テスト時間: 1～10秒（0.1秒/回）
アーマチュア整流子バー ≤ 36バー
テストパネルサイクルタイム: 8～9秒（33バーの場合）
13、17、19（少数）、21、23、25、27、28、29、33スロット（一般的）
主な構成:
15インチタッチスクリーン サンプリングチップ: BB リレー: NAIS 高電圧リレー: Meder
空圧部品: Airtec
電源: AC 220V、50Hz
空気圧: 0.4～0.6MPa
温度: 0～45℃
寸法: 950mm*1250mm*580mm
HSコード: 9030390000
質疑応答:
|
現在29スロットのアーマチュアを製造していますが、33スロット、さらには38スロットのアーマチュアもあることを知っています。この機械はこれらのスロット数のアーマチュアをテストする能力がありますか？ |
標準機 WIND-ATS-02 は最大36スロットまでテスト可能です。 |
|
|
はい |
|
|
英語と中国語 |
|
機械ができるテストについて説明してください。 |
|
|
|
510セットのレシピ |
|
|
標準抵抗を使用して校正します。 |
|
|
|
|
|
|
|
機械の主要部品のブランドについて説明してください。 |
|
|
保証期間と条件は何ですか？ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
出荷前スターターテスト機品質チェックレポート
アーマチュアテスト機トラブルシューティング
1. モーターメーカーの工場でのテスト機
ユーザーからの質問:
当社のアーマチュアテスト機がショートしたアーマチュアを検出しないことがわかりました。
添付のビデオを確認してください。機械がショートしたアーマチュアを承認しています…
この問題を解決するのを手伝ってください。
Wind Automationからのフィードバック:
ビデオはエンジニアリングチームによって確認されました。
ビデオからはショートの位置を確認できません。
アーマチュア積層コアと整流子の間のショートですか？
それともどこがショートしていますか？
アーマチュア積層コアと整流子（またはヘアピン）の間でショートしている場合、
通常の状態では、高電圧テストでショートを検出・承認できます。
評価のために、さらなる情報をお待ちしています！
テスト機ユーザーからのフィードバック:
積層コアと整流子の間のショートです。
単純なマルチメーターでも検出できますが、機械の高電圧テストがうまく機能していません。
Wind Automationからの解決策:
ショートしたアーマチュアで機械の高電圧機能を検証しましたか？
高電圧が機能しない場合、接続が緩んでいる可能性があります。
ベアリングプレースからボードへの赤いワイヤーが正しく接続されているか測定していただけますか？
赤いワイヤーは高電圧機能に関連していますので、確認してください。
