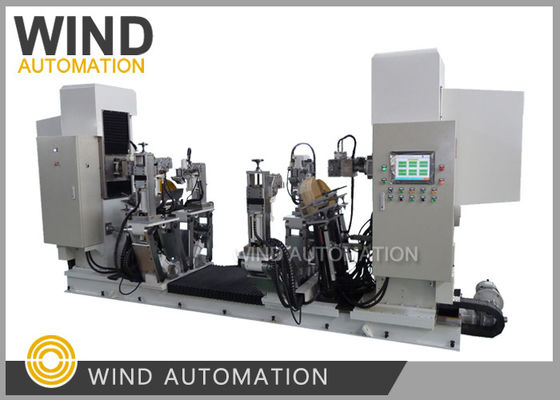

四腕自動CNCステータスコイルトップアーチ形成機械
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 重要な要因: | モーターの製造能力を決定します | ワーク・ステーション: | 結合された機械 |
|---|---|---|---|
| 扱ったワイヤの大きさ: | 3mm*8mm,AWG9,AWG0 | ヘアピン形成プロセス: | 切る,エナメルの剥離,形作る |
| サイクル時間: | ワイヤの長さに関連したサイクル時間 | HSコード: | 84798110 |
四腕自動CNCステータスコイルトップアーチ形成機械
弧形機械はモーターの生産に非常に重要です. それはモーターの製造能力を決定します.
ウィンド・オートメーションは ロシアの多くの顧客に供給していました
特徴
(1) この機械は,数値制御を採用し,CNCプロパショナルのサーボ液圧弁によって実行されます.すべてのパラメータは,画面に表示され,修正され,保存され,保存されます.1000個以上に達し,すべてのパラメータをいつでも呼び出すことができます. コイルのパラメータと自動検出値が画面に表示されます.
ウィンド・オートメーションは ロシアの多くの顧客に供給していました
特徴
(1) この機械は,数値制御を採用し,CNCプロパショナルのサーボ液圧弁によって実行されます.すべてのパラメータは,画面に表示され,修正され,保存され,保存されます.1000個以上に達し,すべてのパラメータをいつでも呼び出すことができます. コイルのパラメータと自動検出値が画面に表示されます.
(2) この装置は,自律的に,順番に,コイルを形状する過程を, fusiform から製品コイルまで完成させることができる.
(3) この装置のコイル開口,角度,鼻の高さ,弧,形状の調整は,形状の変更を必要としません.
(4) この装置の端上アーチシステムは,複数のボードの結合型を採用し,異なるアーチを手動で接続し,異なる仕様 コイルの端形状要求;
(5) この装置のクリップは0~140°を調整できます.線形縁と端回転角は突起しません.カイル間の機械的な損傷を保証するために,形成過程で移動しない,コイルの電気性能を確実に保証するために,コイル間の円間隔隔は完整です.
(6) この装置は,コイルのリバウンド問題の非常に簡単な解決方法を持っています. 形状の角度と形状は2つに分かれています.
相互に干渉しないように調整し,補償する.
仕様
仕様
1"Fusiform総長さ範囲: 580~3200mm T型コイルの最大幅:120mm
2コイル線形側: 400~2200mm. 形状後端の投影長: 75~560mm.
32つの線形側間の角を最大とする:前角と後角をそれぞれ0~70°調整可能,総角は0~140°
4"コイル開口 (ピッチ) の総幅: 100~800mm. (最大角で1000mmに達する) "
5"コイルセクション (幅×高さ):7~30mm×12~70mm,最小7×12mm,最大30×70mm,前後2つのチャック"
6"コイルノースピン直径: φ24, φ39;
7"コイルノース部分の傾き: 0~30°"
8鼻のピーク部分の高さ: -80~300mm
9オーバーアーチの高さ: 0~250mm,最大で大きな開口で350mmに達することができます.
10形づくりの精度:角 <±0.2°.形づくりの機械の開口 <±0.25mm~±0.75mm.
11"コイル形成サイクル: 1~2分
12"水力ポンプステーションのシステム圧力:8Mpa,油管耐圧>20Mpa"
13他の標準では直線長も 1600mm,2500mm,3200mmがあります.
ビデオを見るには下記の画像をクリックしてください.
