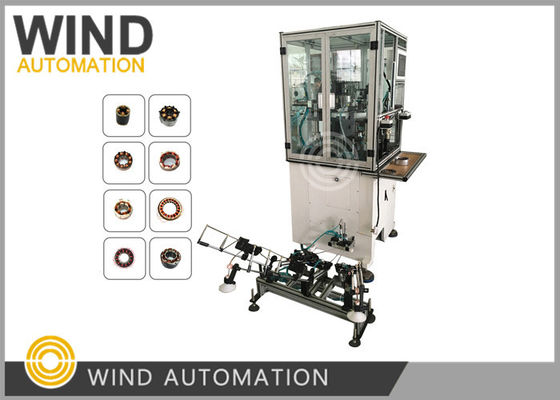

12 スロットを持つ電動モーターステーターの製造の自動巻き込みプロセス
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 固定子のタイプ: | BLDCスタータ 6ポール 9ポール 12ポール | ステータス証明書の回転方法: | 3相モーター U V W 同じ巻き道 |
|---|---|---|---|
| ワーク・ステーション: | 単ステーション 3本の針 | オートメーションのタイプ: | 完全に自動 |
| 機械色: | 白色または各顧客の要求 | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |
12 スロットを持つ電動モーターステーターの構築の自動システム
ステータス巻き込み機械の適用:
電気モーターのスターターの構築の巻き込みプロセスのための自動化されたシステム6極,9極,12極または18極
3相ブラシレスモーターステータス 3相ABC巻きは同じです
3本の針で同時に回転できる冷蔵庫のコンプレッサー
ステータス巻き込み機械の利点:
|
メカニカル・ムーブメント
下の写真のようにノズル
見せられた |
カム装置によって駆動されたノズルで,回転を巻き,それからワイヤーを移動
高級スロット充填率を達成するために,配列を行う直径距離,
ローリングの間,静止状態で,ノズルに打つ
|
|
ワイヤー・ゲージャー |
ブロードコパーの配線範囲は0.08~1.2mm (AWG17~AWG39)
特に0.8mm (AWG20) の厚いワイヤを巻き込むのに適しています.
|
|
1つの駅 |
3つのノズルを巻きながら同時に3つのステーションステータル巻きとして動作
そして同じ時間 1 ステーションステータルウィンドル同期がない
スマートマシンを発行し,購入します.
|
ステータス巻き機パラメーター:
線直径:0.08~1.2mm (AWG17~AWG39)
ステータ ID:15~65mm
コア長さ:7-110mm
ターン番号0-99999
操作オプション: ステップ/オート
ステータスポール: 6ポール,9ポール,12ポール,18ポール (Customiz)アド)
空気圧:5~7kg/平方センチメートル
電力:2KW,AC220V 50/60Hz
体重: 約450kg
尺寸: 1600 ((L) x1100 ((W) x1400 ((H) mm
自動ブラシなしステータル巻き込み機シリーズWIND-TSMは,様々な巻き込みに適しています.
ブラシのないモーターコイルの種類. エナメールされたワイヤはコイルコアに直接巻き込まれます.
ローリングとローリングの組み込み方法,それはコストを節約します
エナミール状のワイヤーで,コイルの数を増やします (電動モータースロット充填率に関係しています)
このマシンWIND-TSMシリーズは,自動で電源を供給します.
オペレーターは,ただ,取り込む必要があります.
操作者の労力を軽減し,
自動化. さらに,この機械は重要な機能特性を備えています.
設定パラメータに従って移動し,その傷のワイヤパッケージは,コンパクト,きれいな,きれいです
見ている
| 部品リスト BLDCモーターステータス巻き込み機 WIND-3A-TSM | |||
| 部品 | 名前 | 仕様だ | Q'ty |
| 1 | スピンドルベルト | HTD8M-776 | 1pc |
| 2 | 配列ベルト | HTD8M-624 | 1pc |
| 3 | ベルト | HTD5M-825 | 1pc |
| 4 | フューズ | NT1 医療技術 | 2pcs |
| 5 | フューズ | NT1 医療技術 | 2pcs |
| 6 | 磁気スイッチ | AL-11RL-02 | 1pc |
| 8 | 陶器用車輪 | ¥4 | 1pc |
| 道具: | |||
| 1 | アレン・ブレッシュ | 8個 | 1セット |
| 2 | オープンエンドのフレンチキー | 13~16mm | 1pc |
| 3 | ワードスクリュードライバー | 4インチ | 1pc |
| 4 | フィリップス・スクリュードライバー | 4インチ | 1pc |
| 5 | ロープ | 8個 | 1セット |
| 6 | 道具箱 | 1pc | |
| 7 | 角切断タングル | 1pc | |
| カスタム部品 | |||
| 1 | ノズル | 1pc | |
ビデオを見るには下記の画像をクリックしてください.
