4つのノズルのスタータル針巻き機 4つのポールのためのシェード付きBLDCモーター

中国 4つのノズルのスタータル針巻き機 4つのポールのためのシェード付きBLDCモーター サプライヤー

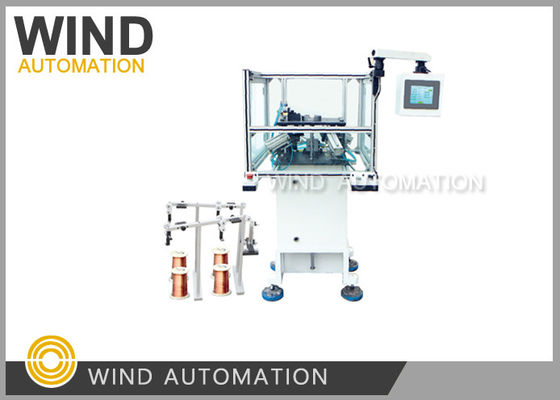

大画像 :  4つのノズルのスタータル針巻き機 4つのポールのためのシェード付きBLDCモーター

商品の詳細:

起源の場所: 中国
ブランド名: WIND AUTOMATION
証明: CE
モデル番号: WIND-1A-TSM

お支払配送条件:

価格: Negotiable
支払条件: T/T
詳細製品概要
条件: 新しい 証明書: CE
ワーク・ステーション: 単一ステーション オートメーションのタイプ: 完全に自動
機械色: 白色または各顧客の要求 販売の後: 海外の機械のサービスに利用可能なエンジニア

4つのノズルのスタータル針巻き機 4つのポールのためのシェード付きBLDCモーター



WIND-1A-TSMの巻き込み機は,巻き込みを行うために4ポールシャードポールモーターに適しています.



異なる種類の針巻き機が1つを持つことができます.

2つ 3つ4本の針



4ポールステータルのために,私たちは通常,4針巻き機WIND-1A-TSMと顧客を提案します,



4pcs開始ワイヤと4pcs終了ワイヤが必要になります



接続されている



針はカム装置の回転によって動かされ,カム装置は巻き回しスピンドルを動かします.



機械 WIND-1A-TSM Mitsubishi PLC,埋め込み人 - 機械などの主要な電気部品



インターフェース,エアタックシリンダーなどに CEマークが付いています



フランス,ルーマニアなどに輸出しました



橋線が表示されているためですか? 橋線が表示されているので,



写真?



1本の針を持つ基本的な機械タイプ WIND-1-TSMは,小さな針を持つスターターのプロトタイプを生産するために使用されます.





タイプを使用する場合は,手動でブリッジワイヤーを置く必要があります



WIND-1-TSM スターターの隔熱キャップとして 機械の位置ブリッジワイヤーを自動的に干渉,



シャードポールインダクションモーターのポールには4つのスロットがあり,ラミネーションを切断します.



スロットポールの小さな部分はコイルでショート回路が作られますコイルは



銅線このコイルはシャディングコイルとして知られています. ポールの一部です.



風自動化も顧客にカスタマイズされたサービスを提供します.

(1) 仕様

線直径 0.08~1.00mm
スターターのID 15~65mm
スタック長さ 7~90mm
ターンノー 0~9999
移動 ステップ/オート
スロット番号 4 (カスタマイズ)
空気源 5~7kg/cm3
パワー 2KW
電源 AC 220V,50/60HZ
体重 450KG
サイズ 1550×900×1450mm


(2) 適用
4ポール シェードポールモーターに適しています

(3) 機械の構成
三?? PLC
タッチスクリーン
AIRTACシリンダー
高功率ステップモーター
潤滑システム
4 セット オートワイヤの固定と切断システム

(4) 特徴
高速針巻き
完全にプログラム可能な動作
針の巻き込みプロセスの高品質レベル
顧客の仕様に応じて
自動巻き込み,インデックス,層化,終了
道具の迅速な交換









自動ステータス針巻き機械の適用



四極の電動ステータの回転



ノズル 4個



4つのポールが同時に400回転で風を吹く

4本の固定線と4本の端線があります

ターン番号750では,ワイヤ直径 SWG35,0.2mm

シャードポールステーター,サイクル時間は2分です



スターターの針の巻き方



4極のシェードモーター用の専用機械



ステータルの巻き込み









 利点:



1. 風は4スロット毎回,速く



2自動巻き込み,自動切断 一度に4本のポール

3.自動クランプとカットワイヤ装置を4セット,同時に4スロット,風陰のポールモーター



そして自動で線を切る



柱の反対側には 影が付いていない部分があります







モーター巻き機製造者 必要なサンプル:



1スタッタースタックサンプル5個ずつ

2銅のワイヤの計測器 1ロール

3スターターのラミネーション図と巻き絵




ビデオを見るには下記の画像をクリックしてください.
