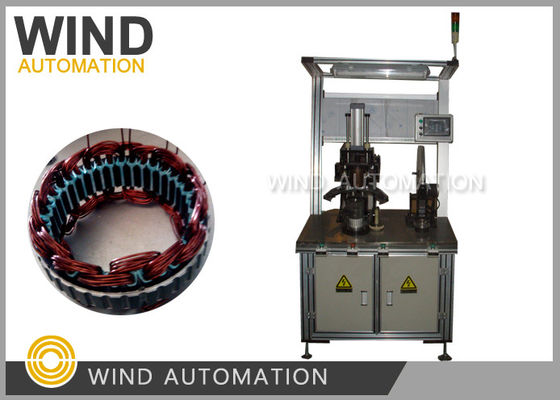

発電機コイル巻き込み挿入機械 変電機コイル巻き込み後

発電機コイル巻き込み挿入機械 変電機コイル巻き込み後

1巻き込み挿入機械の操作プロセス

• クイーン挿入ツールにクイーンフォームを置く,カットを開始し,クイーン挿入を開始するためにスタートボタンを押してください.
• クイーンフォームをコイル挿入ツールに,そして,スタートボタンを押す クイーンフォームは自動的にツールに挿入されます. クイーンフォームを卸す.
• ローリングフォームをコイル挿入ツールに置く.手動で底にワイヤーを押す.それからローリングフォームを取り出す
• コイル挿入ツールにポジショナーを置く.その後ローズステータ (スロット紙挿入後) にコイル挿入ツールに.
• 開始ボタンを押して,コイル巻き機械は自動的にコイルとクイーン挿入プロセスを行う. 処理が完了した後,ステータを放出
•
• 駅 紹介
• 機械は自動ステップクイーンフィードと自動クイーン切断メカニズムを採用します. クイーン長さは要件に応じて調整できます.
• コイル給餌はステップモーターによって行われます.トークセンナーとオーバーロード自動停止システムにより,模具針を損傷から保護できます.
• 20分以内にツール変更
• 機械のスイッチは ボタンスイッチです
• 手術時間は45秒です
• 操縦高度は1050mm

•

  コイル挿入機械の配置

  ポイント	ブランド
  ガイドライン	ABBA/TCP
  センサー	病気
  サーボモーター	ミツビシ
  PLC	ミツビシ
  タッチスクリーン	ミツビシ
  電気部品	シュナイダー
  パネウマ部品	空襲



  コメント:

  このコイル挿入機械は20~42mmの範囲のスタック長をカバーします

• 異なるスタック長にツールを交換する必要はありませんが,機械的な調整です.

発電機ステータルの波巻き挿入ビデオを見るために下記のリンクをクリックします
