自動ヘアピンメーカーコイルウィンドルウィンドリングマシン

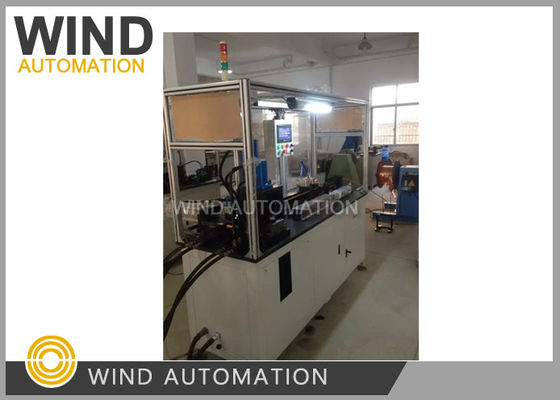

全自動Aアーマチュアコイル（ヘアピン）メーカー WIND-AWF

Machineの作業プロセス

この機械は、以下のプロセスでヘアピンを連続的に自動的に成形できます。

自動ワイヤ繰り出し→ ワイヤ供給→ ワイヤストレートナー → ワイヤプレス →

サイドエナメルリムーバー → ワイヤ幅エナメルリムーバー → ワイヤ引き→ワイヤ切断

→ ワイヤ曲げ→ パンチ成形ワイヤ → アンローディング,

出力：1個あたり約3秒～5秒,

6つのアーマチュアコイル用に工具を簡単に交換できます

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 エナメルワイヤの形状は、裸線の形状に変更する必要があります

5 – M154105507 エナメルワイヤの形状は、裸線の形状に変更する必要があります

6 – MBD-7G

機械構造

1. 自動ワイヤ繰り出し装置

2. ワイヤストレート機構,

X、Y方向の2つのガイドホイールストレートニングで構成

そしてシリンダー、シリンダーはワイヤを引っ張ってまっすぐにします。

3. ワイヤ供給機構

サーボモータDeltaがワイヤ供給モジュールを駆動してワイヤを供給します。

ワイヤ供給長は画面で設定できます。

最大ワイヤ供給長は500mmです

4. エナメルリムーバー機構

エナメルリムーバーは2つの構造で構成されています。

サイドエナメルリムーバーと幅エナメルリムーバー

サイドエナメルリムーバーは、3個の宝石ナイフを使用して側面のエナメルを剥がします

幅エナメルリムーバーは、2つのカッターを使用して反対方向に引っかきます

そして引っかき深さを制御/制限します

エナメルリムーバー機能は、タッチスクリーンでオン/オフできます。

5. 切断機構

切断機構は、ワイヤプレスとワイヤ切断装置で構成されています。

切断前に、ワイヤシリンダーとプレス工具がワイヤをプレスして移動を防ぎます。

その後、4つのカッターでワイヤを切断し、同時にバリが発生した場合は除去できます

6. ワイヤ曲げ機構

シリンダーで駆動されるワイヤプレス装置と曲げ装置で構成されています

そして油圧システムで駆動されるパンチ成形装置。

成形後、ワイヤ曲げシリンダーが戻ると、ヘアピンを自動的にアンローディングします。

SimensまたはDelta PLC

Deltaサーボモータ

Weinveiwタッチスクリーン

Airtacシリンダー

重量：約850Kg

機械寸法：1,800mm x 750 mm x 1800mm³

機械とワイヤ繰り出し装置は3000mmの距離が必要です
