二重ステーションACモーター巻き込み機 ローター分析器 切り換器 棒 96以下
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 状態: | 新しい | 試験用製品: | 交換棒が96未満の装着物 |
|---|---|---|---|
| ワーキングステーション: | 2場所 | 試験項目: | 介電強度,直流抵抗など |
| アフターセールス: | 海外で機械のサービスを提供できるエンジニア | 証明書: | 主要部品 CE |
| ハイライト: | 高圧試験装置,電機子試験機 |
||

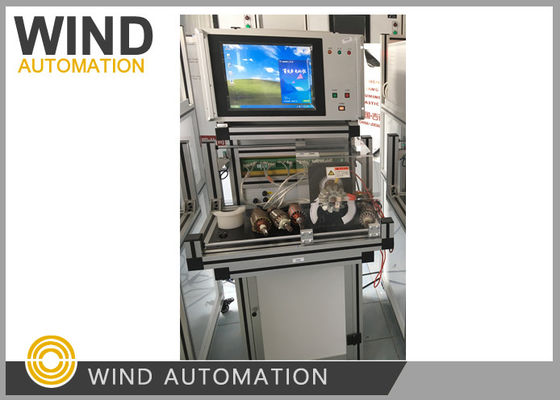

ダブルステーションアーマチュアテストパネル ローターアナライザー コミュテータバー 96以下 WIND-ATS-300
(1) 用途
このアーマチュアテストマシンは、コミュテータバーが96以下のアーマチュアをテストします。
溶接、巻線、仕上げなどの生産工程におけるローター（アーマチュア）の欠陥を迅速かつ正確に特定し、欠陥箇所の位置を特定することで、オペレーターが悪品を修理しやすくします。
a. 溶接抵抗の低抵抗のため、システムは直接測定方式を採用し、コミュテータの溶接状態を真に反映します。
およびコミュテータの溶接状態を真に反映します。
b. 高電圧テストの電圧は自動調整・生成され、安定して便利です。
c. 最大3セットの電源周波数耐電圧テストが、様々な製品のニーズに対応します。
d. すべての標準パラメータはワンクリックモードで自動読み込みされ、煩雑なパラメータ設定プロセスを簡素化します。
e. ダブルステーションテスト治具設計により、生産効率が大幅に向上します。
f. 装置はテスト機能に応じてモジュール設計されており、作業がより安定し、メンテナンスや修理がより便利です。
(2)
テスト項目
1. 絶縁耐圧（Hi-Power,Hi-pot）テスト、アーマチュアとコイル間
2. 絶縁抵抗、アーマチュアとコイル間3. 巻線間絶縁、コイルとコイル間
4. コールド抵抗、コミュテータセグメントとセグメント間
5. 溶接抵抗、コミュテータセグメントとコイル溶接点間
(3)
テスターの操作

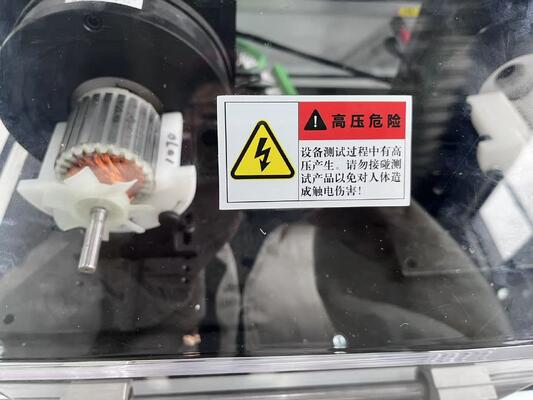

ロードおよびテストモードは、安全カバーをスライドさせることで切り替え可能です。
安全カバーが作業ステーション上にスライドすると、テストパネルはテストを開始します。(4)
技術データ
WIND-ATS-300
バー数 :≤96テスト項目
| テスト説明 | テスト結果 | |
| 0.001Ω-1000Ω | ≤±0.5%フルスケール | |
| 耐圧試験 | 自動環境温度補償 | |
| 0.001mΩ-10mΩ | ±2.5% | |
| 耐圧試験 | 0.01Ω-1000Ω | |
| ≤±0.5%フルスケール | ||
| 耐圧試験 | 自動環境温度補償 | |
| 100-2000Vpp | ±2.5% | |
| 耐圧試験 | (最大96セット波形) | |
| DC 500V | 0.1-500MΩ | |
| 耐圧試験 | ≤±2.5% フルスケール | |
| AC 100-2000V | 温度: 0-45℃ | |
| 耐圧試験 | (2セット高圧試験) | ≤±2.5% フルスケール |
| 電源: AC220V ±10% @50Hz | 空気圧: 0.4-0.6Mpa | 温度: 0-45℃ |
アーマチュアテスト機メーカーサンプル必要:
アーマチュアサンプル
WIND-ATSシリーズアーマチュアテスターを使用しているモーターメーカーのビデオを見るには、以下のリンクをクリックしてください。
https://youtu.be/eiuCEeQbWCo
