PSCステータスコイル巻き込み機械 1 ステーションまたは 2 ステーションスマートフットプリント
商品の詳細:
お支払配送条件:
|
詳細製品概要
| モーターステータスコイル巻き: | シルボシステムで,CNCタイプではない | 一般的なコイルウィンドルと比較: | 銅線を保存する |
|---|---|---|---|
| ワイヤー・ゲージャー: | ミニ 0.1mm (AWG38) | オートメーションのタイプ: | ローータリー装置の完全自動垂直巻き込み |
| 機械色: | 白色または各顧客の要求 | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |
| ハイライト: | ステータ・コイルのウィンド マシーン,自動コイル巻線機械 |
||

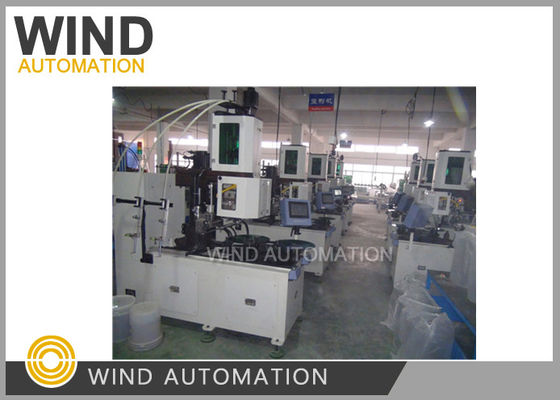

1 ステーションまたは 2 ステーション PSC ステータスコイル巻き込み機 スマートフットプリント WIND-100-VW
適用:
WIND-100-VW垂直巻き込み機はコイルを巻き込み,コイルを転送フォームに配置します.
ワイヤーは次の操作プロセスでステータルで炭火化することができます)
高効率で,銅線を節約し,高充填の小さなスロット開口ステータに適しています.
挿入操作中にワイヤーを破らない (地元のユーザーのフィードバック)
利点:
機械のサイズとモーターポールステータススタックの高さ
1エンジニア 確認機械の最大深さ (正面から後ろ) は70°
24番目68ポールステーターの最大スタック高さは4.3' (110mm) になります
2つの作業ステーションの巻き込み機
1ローリングの交代のために2つの作業ステーションがあったため,深さは約79'です.
248フレーム PSCステータル
|
✓ 材料 節約 |
クーパーワイヤを保存する 異なるコイルを接続する必要がないため
|
|
✓ステータルの狭いスロット |
高充填率ステータル巻き込み挿入に適した恒常な巻き付け品質
上からスロット幅が1.36mm
|
|
✓労働コスト削減 |
ローリングに直接風コイルを移動前操作者
代わりに,彼らはちょうど転送に置く必要があります
巻き込み挿入機械の元
|
|
✓ より良い巻き込み品質
|
普通のCNC巻き製造マシンと比較して,WIND-100-VMは,
ローリングの品質を保証する
ステータル 巻き込み線は 挿入作業中に割れない
|
パラメータ:
線直径:0.2~1.2mm
ステータルID:40mm
最大ステータル OD:175mm
中核の長さ:40~130mm
パワー:380V,50/60KW
体重: 約1100kg
尺寸: 1900 (L) x850 (W) x3200 (H) mm
問い合わせを送信するときに必要
| スタータル詳細 | |||||||||
| ラミネーション図 | ステータルID (mm) |
ステーターの過剰摂取 (mm) |
スロット番号 | スタックの高さ (mm) |
ワイヤの種類 (銅/アル) |
線直径 (mm) |
パラレル ワイヤ番号 |
ターン数 コイルあたり |
コイルピッチ |
