自動ステータス 波巻き機 自動車 自動車 発電機 オルタネター
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 状態: | 新しい | テスト項目: | STATOR |
|---|---|---|---|
| 作業ステーション: | ダブルステーション | オートメーションのタイプ: | 全自動 |
| テスト項目コンテンツの表示: | テスト結果 スクリーン上の直感的な表示 | 販売後サービス: | 海外サービスのために利用できるエンジニア |
| ハイライト: | フライヤー巻き機,ブラシなしのモーター巻き込み |
||

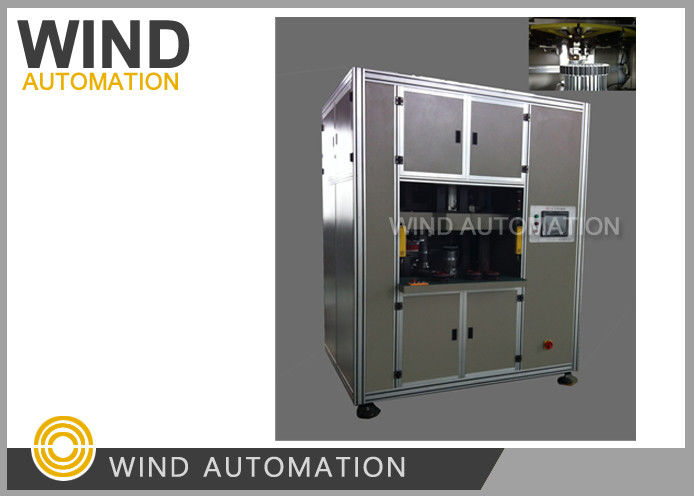

自動自動車発電機オルタネーター固定子波巻線とウェッジ挿入 WIND-AGWI
(1) 用途
自動車オルタネーター固定子の波形巻線、自動ワイヤ巻線、自動ワイヤ埋め込みに適しています。
および巻線転送フォーマーへの自動投入。
(2) 機械操作のクイック詳細
サーボモーター制御によるワイヤ配列と巻線、梅の花型に空気圧成形、ダブルワーク
ステーション自動位置変更、サーボ自動ワイヤ埋め込み、自動的にスロットカバーに投入、
波形巻線とワイヤ埋め込み金型への押し込みを行うワークステーション、別のステーションはワイヤ
埋め込みとスロットカバーへの投入、手動でステーションに紙を挿入した固定子を配置し、操作を繰り返します。
PLC制御、カラフルなタッチスクリーン、プレスワーク/シングルステップ/自動の3種類の作業方法、
高い自動化と効率。
(3) 技術データ
電源電圧：3
-380V/220V10% 50Hz
-380V/220V10% 50Hzエアソース圧力：0.5〜0.7Mpa
機械電力：約8kW
ワイヤ巻線速度：10〜120r/min
固定子スロット数36/48
ワイヤ直径：0.8-1.6mm
0.8-1.6mmマージ巻線ワイヤ数：1〜2
下の写真をクリックしてビデオをご覧ください
