8ポール BLDC ステップモーター ステーター ワイディングマシン 2本の針
|
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 状態: | 新しい | 針番号: | 2本の針で2本の針を回す |
|---|---|---|---|
| ワーキングステーション: | 単一の駅で8本の柱を4回回回すことができます | 曲がりくねった速度: | 300RPMから500RPMまで |
| 自動タイプ: | 全自動 | マシンカラー: | ホワイトまたは顧客の要件ごと |
| アフターセールス: | 海外でも機械の修理に対応できるエンジニア | ||
| ハイライト: | ブラシなしのモーター巻き込み,モーター ウィンド マシーン |
||

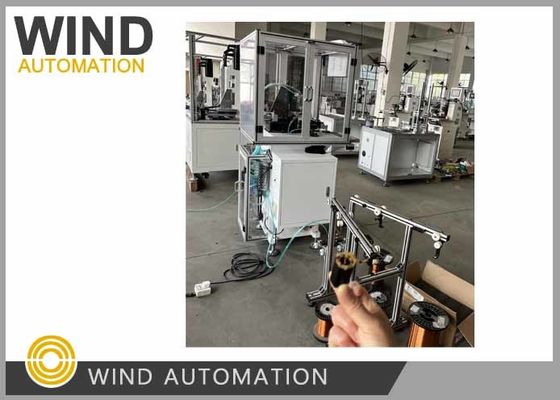

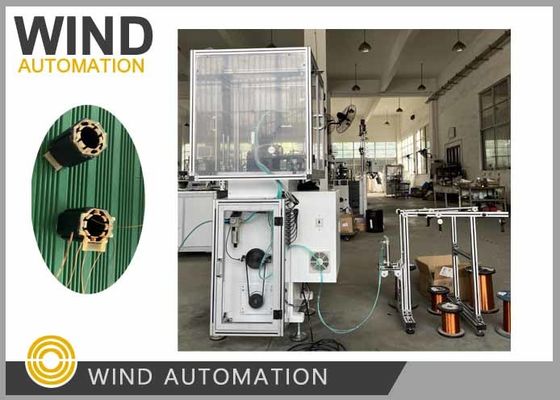

8極BLDCステッピングモーター固定子巻線機
2本の針が同時にスロットを巻くWIND-1B-TSM
アプリケーション:
ステッピングモーターニードル巻線機WIND-1B-TSMは、一度に2つのスロットを巻くことができ、
6極、8極、9極、10極、12極、14極、18極をカバーします。
利点:
高速で柔軟性があり、一度に2つのスロットを巻くステッピングモーター固定子ニードル巻線
2つのノズル巻線は、2ステーションBLDC固定子巻線機として機能し、2ステーション巻線機よりも安定しています。
パラメータ:
線径: 0.08～0.8mm
固定子ID: 15mm～65mm
積層高さ: 7-100mm
巻数: 0-9999
操作オプション: ステッピング/自動
固定子極数: 6極、8極、9極、10極、12極、14極、18極（カスタムメイド）
空気圧: 0.5～0.7MPa
電力: 1KW、単相、AC220V 50/60Hz
重量: 約450kg 寸法: 1600(L)x1000(W)x1500(H)mm
構成:
三菱PLC
組み込みヒューマンマシンインターフェースタッチスクリーン
高出力ステッピングモーター
エアタックシリンダー
|
固定子巻線機の特徴タイプ1:
|
確認: はい/いいえ。
|
||
| 1 | 固定子チューブ径 | 70 mm | はい |
| 2 | 固定子チューブ幅 | 15 mm | はい |
| 3 | 軸数 | 最低4 | いいえ |
| 4 | 線座標公差 | ±0,01 mm | はい |
| 5 | 角度座標公差 | ±0,5分角 | はい |
| 6 | シャフトピッチ | 最低100 mm | はい |
| 7 | 巻線速度 | 10～60回転/分 | はい、350～400RPM |
| 8 | 固定子の最大外径 | 63 mm | はい |
| 9 | 固定子内径 | 制限なし | >15mm |
| 10 | 前面部品を含む固定子の最大長 | 最低80 mm | はい |
| 11 | 前面部品を含む固定子の最小長 | 15 mm | はい |
| 12 | 固定子スロット | 制限なし | いいえ、6、8、9、10、12、14、18スロット |
| 13 | 最小スロット幅 | 0,8 mm | はい |
| 14 | 作業線径 | 0,063～0,315 mm（ツイン） | はい |
| 15 | スピンドル数 | 2 | いいえ、2ノズル、1スピンドル |
| 16 | テンショナー数 | 2 | はい |
| 17 | 制御モード | ソフトウェア付きラップトップ | いいえ、PLCとHMI |
| 18 | 電源 | 3～380 V (±15%)、50 Hz、2 kW | いいえ、1～220V、50Hz、1.5KW |
質疑応答:
1. 当社の固定子にはどのタイプの固定子ニードル巻線を選択すべきですか？
T固定子ニードル巻線機WIND-1B-TSMは、ステッピングモーターの巻線に非常に適しています。
8極
機械巻線、インデキシング、切断を自動で行い、スロット充填率が高くない固定子の配列なし。
巻線機WIND-1B-TSMは、非配列自動インデキシング巻線装置 と角度
スイングカム装置は、太い線と細い線、重いまたは軽いBLDCモーター固定子の巻線に非常に適しています。
2. 固定子巻線機の操作トレーニングはどのように行われますか？
機械トレーニングの場合、通常、納品前に検査のためにエンジニアを1名派遣していただきます。
WIND-1B-TSMは複雑な機械ではありません。エンジニアに経験があれば、来る必要はありません。
操作のためのビデオをいくつかお送りできます。
3. 貴社から提供された機械は、電源を入れてすぐに使用できますか？
はい、機械側で電源を入れて機械をオンにし、
スタート、非常停止ボタン、自動/ステップスイッチで機械を操作します。
4. 固定子を巻いたことがありません。なぜ巻いた固定子が必要なのですか？
巻いた固定子は、上海ウィンドオートメーションに
巻線図（巻線方法、ブリッジワイヤー、端子ワイヤーを含む）
巻いた固定子がない場合は、巻線図を提供してください。
機械製造および試運転に必要なサンプルと図面:
1. 固定子積層 5個（巻線なし、絶縁キャップまたは絶縁紙付き）
2. 巻いた固定子 1個
3. 銅線 1ロール（固定子10個の巻線に十分）
4. 固定子積層図および巻線図
ステッピングモーターは、ローターの完全な回転を多数の等しいサイズの「ステップ」に分割し、
負荷を迅速に位置決めし、これらのステップのいずれかに保持する能力を提供します。ステップモーターまたはステッピング
モーターとしても知られるこれらのブラシレスDCモーターは、迅速で正確な位置決めと優れた保持トルクを提供します。ステッピング
技術によりオープンループコントローラーの使用が可能になり、機械設計が簡素化され、サーボモーターシステムと比較して総コストが削減されます。高性能、ブラシレス、メンテナンスフリーのステッピングモーターは、正確で非常にコスト効率の高いモーションコントロールを提供します。
お客様はステッピングモーターを製造し、Wind Automationはモーター製造機械を供給します。
ビデオを表示するには下の画像をクリックしてください
https://vimeo.com/222836366
