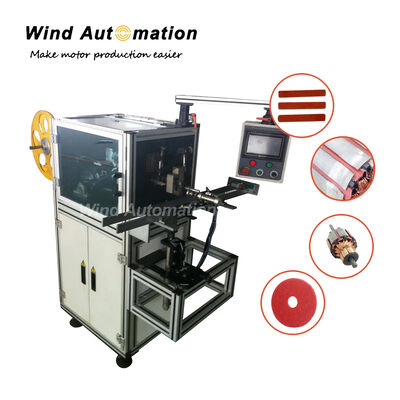

DCモーターアーマチャペーパー挿入機 スロットセル絶縁 0.5～0.8秒/スロット WIND-1P-1

(1)仕様

(2)特徴
PLC制御
異なるローター長さに調整可能
他のアーマチャタイプへの迅速かつ容易な再調整
正確な絶縁紙長制御
3交代連続生産に適しています
使いやすいオペレーターインターフェース
Precise紙の形成と配置

(3) 用途
家電、mixer、 meatgrinder、エアコン、冷蔵庫、掃除機、洗濯機、ジューサー、ミキサー、各種ポンプ、電動工具に適しています。

(4) Q&A

スキューされたスタックは完璧になるため、機械が自動的に形成、カット、挿入します。

同じ機械で、ストレートスタックに手動で挿入するために絶縁長を形成、カット、吐き出すこともできますか？

はい、紙絶縁機は、記載されているタイプのアーマチャのストレートスタックとスキューの両方のスロットに形成、カット、挿入します。

(同じOD)  1セットの工具で、
形成された紙は、アーマチャのスロットに挿入される前に、ストレート/非スキューとして形成されます。
紙は柔らかいため、自動挿入時にスロットに入るとストレートになるか、スキューになります。

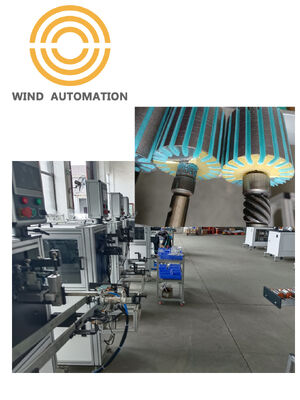

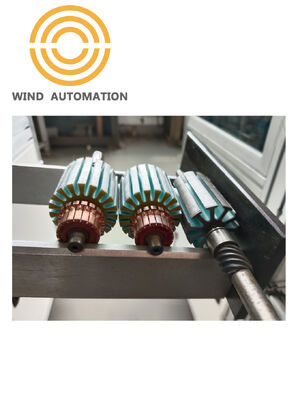

スキュー溝付きアーマチャの紙挿入については、添付の写真とビデオを参照してください。

アーマチャがストレートかスキューかに関わらず、良好な品質のスタッキングが前提条件です。

新しい紙絶縁機WIND-IP-1は、アーマチャのスタック高さが大きい場合にテーラーメイドされます。
そして、新しい紙絶縁機と現在お使いのプラントの機械との違いは以下の通りです。
1. 新しい紙絶縁機は大きいです
2. 新しい紙絶縁機はサーボモーターで紙送りを行います（タッチスクリーンで長さを設定可能）

アーマチャスロットセル（スロット絶縁）機の選択は、「最も先進的な」ものを選ぶことではありません。

—それは、機械をモーター設計、生産規模、絶縁要件に合わせることです。

避けるべき一般的な間違い
価格だけで選ぶ
絶縁材の互換性を無視する
狭すぎるサイズ範囲で購入する
スペア工具戦略がない
小規模生産に対する過剰な自動化

(5) 紙挿入機WIND-IP-1 部品と工具

主モーター絶縁方法

1️⃣ スロット絶縁（Wind-IP-1、Wind-IP-3、）

目的:巻線をコア（ラミネーション）から分離する

一般的な材料:

• ポリエステルフィルム（PET）
• Nomex（アラミド紙）
• DMD（ポリエステルフィルム＋不織布）

プロセス:

• 巻線前にスロットに絶縁紙を挿入する
