PMDCアーマチュアの二重フライヤー巻線機による製造方法

PMDCアーマチュアのダブルフライヤー巻線機による製造方法

WIND-ST-TD2B

用途:

スロットタイプ整流子アーマチュア巻線

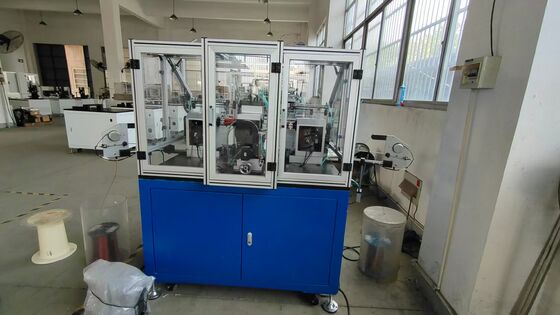

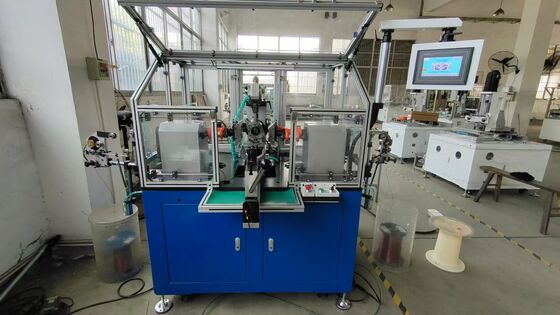

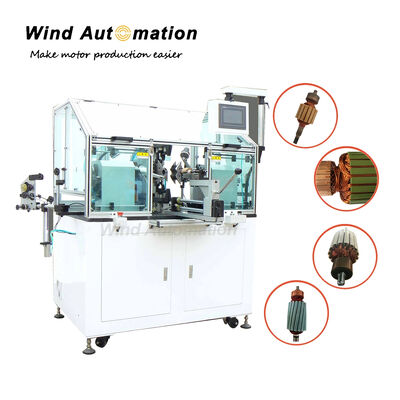

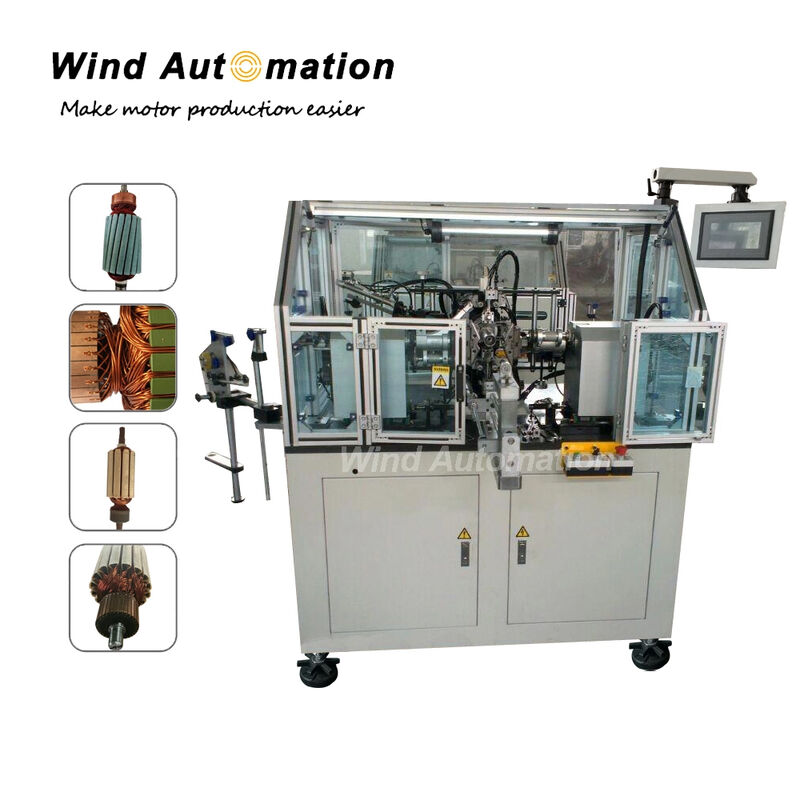

WIND-ST-TD2B全自動ローター巻線機は、スロットタイプ整流子ローターの製造に特化したダブルフライヤー巻線機であり、中～太径ローターの高速巻線に適しています。本機は自動クリッピング機構と補助線挿入方式を採用しており、溝付きローターの巻線速度を大幅に向上させます。本機はDCモーターおよび直巻モーターローターの巻線に広く使用されています。適切な巻線径は0.25mm～1.2mmです。細線スロットローターおよび大径スロットタイプ整流子ローターに広く使用されており、奇数および偶数スロット溝の自動巻線に適しています。

競合優位性:

1. 細銅線アーマチュアの場合、

  機械はAWG30（0.25mm）銅線径アーマチュアの巻線で良好なフィードバックを得ています。

2. 太線アーマチュアの場合、WIND-ST-TD2B機械はAWG16（1.35mm）アーマチュアに対応できます。

3. 特別な指定整流子スロッティング機と連携する必要はありません。

4. スロット整流子の品質が良い場合、98%以上の歩留まりが保証されます。

5. 現在、中国でスロットタイプアーマチュア巻線機としては最高の機械です。

6.

このアーマチュア巻線機に使用されているテンショナーは電子制御です。

巻線機に使用されているテンショナーのほとんどは、応用範囲が狭い磁粉テンショナーか、応用範囲が広いヒステリシステンショナーのいずれかです。

Wind Autotionはヒステリシステンショナーを使用しています。

写真は最大トルク5KG、最大電圧24Vを示しています。

パラメータ:

電源: 220V、50HZモーター: 巻線用三菱1000Wサーボモーター配列用三菱400Wサーボモーター

インデキシング用三菱400Wサーボモーター

線径: 0.45mm～1.25mm

ユニットOD: 70～250mm

スピンドル: 0～1500rpm

ターン数: 0～999

空気圧: 0.5～0.7Mpa

空圧機器: Airtac

使用方法:

アーマチュアを手動でセットし、「スタート」ボタンを押すと、機械はクランプ、フック、巻線、インデキシングを自動的かつ繰り返し行い、1つのアーマチュアが完全に巻回されるまで続きます。

WIND-ST-TD2B巻線機は、ライザータイプ整流子付きアーマチュアの巻線を行うためのものです。

ダブルフライヤーを備えており、自動線切断、クランプ構造、補助線挿入方式により巻線速度を向上させます。

項目

名称

タイプ

数量

1

スピンドル回転ベルト

165L

1個

2

インデキシング回転ベルト

ワイヤーはスロットの底ではなく側面に配置される

という問題が

以前ありましたが、治具によって解決されました。

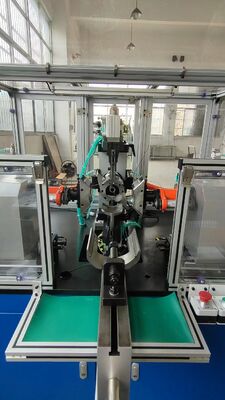

治具が問題を解決する鍵であり、治具には2つのサイドプレートがあり、マグネットワイヤーを底に押し付けることができます。

下の画像をクリックしてビデオをご覧ください。
