双飛機自動巻き込み機でDCモーターアームレッターの製造方法
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ワイヤのサイズ: | 通常は0.20~1.2mm (AWG17~AWG32) | マックスワイヤハンドル: | 1.35mm (AWG16くらい) |
|---|---|---|---|
| ワインダー・フライヤー: | 双面の双面のフライヤーラップ巻き機 | 装具製造: | 掃除機 ハンマー 電動工具の固定器具 |
| 固定ローターのスタック: | ストレートスタックまたは異なる初期位置付け方法の斜め | 操作方法: | ステップ,オート,ジョグ |
| ハイライト: | 2つのフライヤー・アーマチュアの巻き込み機,自動直流モーターの固定装置機械,保証付きのアームチュア巻き機 |
||

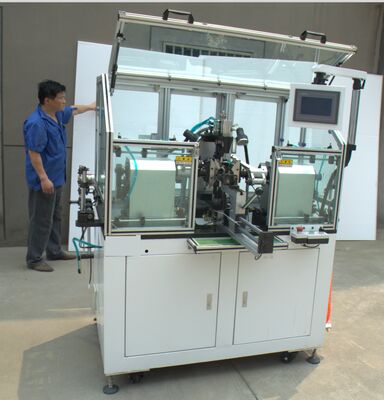

ノーフック整流子アーマチュアデュアルフライヤー巻線ワインダー
掃除機ハンマー電動工具モーター用 WIND-ST-TD2B
ワインダーの主なデータとアプリケーション：
スロット型整流子アーマチュア用アーマチュアワインダー、掃除機ハンマー電動工具
整流子がフックタンを持たず、圧着とフッキングに特別な方法を採用しているもの
整流子ワイヤースロットエリアへの銅線
| アーマチュア情報 | サイズ | 備考 |
| 銅線直径 | 0.20～1.2mm | AWG17～AWG32 |
| アーマチュア直径範囲 | 20～90mm | 0.787''～3.543'' |
| アーマチュアスタック長 | 10～130mm | 0.394''～5.118'' |
| 整流子直径 | 8～60mm | 0.315''～2.362'' |
| アーマチュアのスロット数 | 奇数、偶数スロット | |
| 巻数 | 0～99999 | |
| フライヤーフォーク速度 | 0～2000RPM | |
| インデックス速度 | 0～2500RPM | |
| 総電力 | 3.5KW | |
| 操作方法 | ステップ、オート、JOG | |
| 電源 | AC380V 50/60Hz | 3相 |
| エア源 | 5～7KG/cm2 | 0.5～0.7MPa |
| 総重量 | 約1000KGS | |
| 寸法 | 1530mm x 1280 mm x 1650mm |
アーマチュアワインダーの主な構成：
PLC：三菱
サーボ制御システム：DELTA
タッチスクリーン：MCGS7062KS
空圧システム：AIRTAC
張力：ヒステリシス張力
リニアガイドウェイ：HIWIN
主な電気部品：韓国および日本
アーマチュア/ローターワインダーの利点：
1. アーマチュアワインダー WIND-ST-TD2B は、スロット型巻線専用機です。
ノーフック整流子アーマチュア、溝付きスロット型整流子に良好な適合性を実現
2. 特殊な指定スロッティングアンダーカット機と連携する必要はありません
3. フック型アーマチュアと比較して、スロット型アーマチュアは銅線を節約し、コストを削減します。
しかし、スロット型アーマチュアの巻線は課題となる可能性があります
スロット型整流子アーマチュアワインダーはフック型アーマチュアワインダーとは異なるためです
WIND-ST-TD2B は、機械メーカーの中で中国でスロット型整流子に最適なワインダーです
4. スロット整流子の品質が良好な場合、98% 以上の歩留まりが保証されます

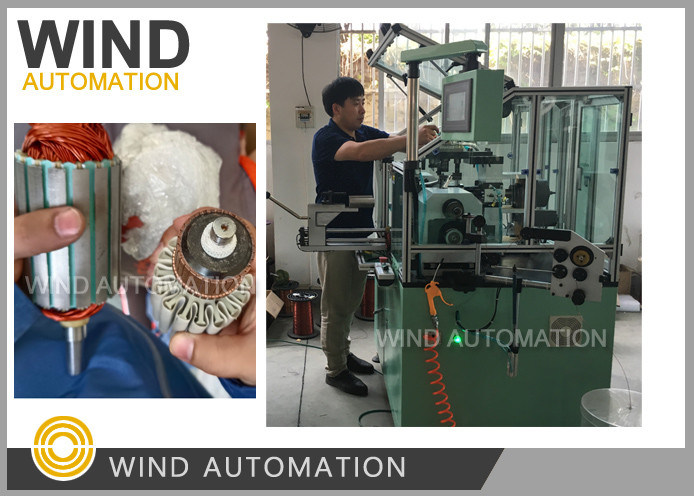

アーマチュア巻線機の操作プロセス：
オペレーターはアーマチュアのロードとアンロードのみを行う必要があります。
フッキング、巻線、インデックス、切断などの他のアクションは自動プロセスです
巻線と溶接は、モーターを製造する上で最も重要な 2 つのプロセスであり、WIND-ST-TD2B 巻線
機械は、以下に示すように、スロット型整流子アーマチュアの自動ラップ巻線用です。
1. ストレートスタックアーマチュアと
2. スキューラミネーションローター
これらのアーマチュアワインダーの目的は、電流が流れるときに磁場ラップ巻線コイルを作成することです
それらを通して、
