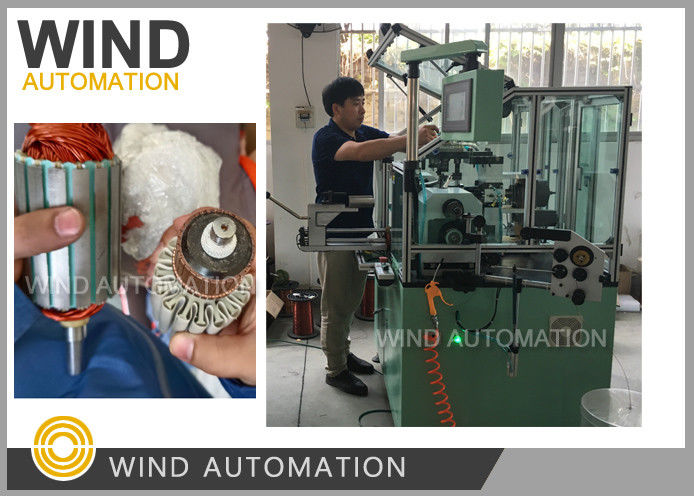

DCアーマチュアダブルフライヤー自動巻き込み機
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| ワイヤのサイズ: | 通常は0.20~1.2mm (AWG17~AWG32) | マックスワイヤハンドル: | 1.35mm (AWG16くらい) |
|---|---|---|---|
| ワインダー・フライヤー: | 双面の双面のフライヤーラップ巻き機 | 装具製造: | 掃除機 ハンマー 電動工具の固定器具 |
| 固定ローターのスタック: | ストレートスタックまたは異なる初期位置付け方法の斜め | 操作方法: | ステップ,オート,ジョグ |
フック・コンムーター・アーマチュア・ダブル・フライヤー・ウィンドリング・ウィンドラー
掃除機 ハンマー 電動工具モーター WIND-ST-TD2B
ワインダー 主要データと適用:
スロット型コンムーター用アームストラット・ウィンドラー 掃除機 ハンマー 電動工具
コムチューターがフックタングなしで,プレスしフックするための特別な方法を持っている
銅線からコンムチュータ線スロットエリア
| 装甲情報 | サイズ | コメント |
| 銅線直径 | 0.20~1.2mm | AWG17 ~ AWG32 |
| 装甲器具直径範囲 | 20~90mm | 0.787' ~ 3.543' |
| 装具の長さ | 10~130mm | 0.394' ~ 5.118' |
| コムチュータ直径 | 8~60mm | 0.315'~2.362' |
| 装具のスロット番号 | 奇数 と 偶数 の スロット | |
| ターン ノー | 0~99999 | |
| フライヤーフォークの速度 | 0~2000RPM | |
| インデックス速度 | 0~2500RPM | |
| 総電源 | 3.5KW | |
| 操作方法 | ステップ,オート,ジョグ | |
| 電力源 | AC380V 50/60Hz | 第3段階 |
| 空気源 | 5~7KG/cm2 | 0.5~0.7MPa |
| 総重量 | 約1000KGS | |
| サイズ | 1530mm × 1280mm × 1650mm |
アームターウインダー メイン構成:
PLC: MITSUBISHI (三星)
サーボ制御システム: DELTA
タッチスクリーン MCGS7062KS
パネウマ系:AIRTAC
緊張:ヒステレシス
線形ガイド方式:HIWIN
主な電気部品:韓国と日本
装具/ローターウィンドルの利点:
1. 固定巻き機 WIND-ST-TD2Bは,スロットタイプ巻き用の専用マシンです
フックコンムーター armatureがないので,スロットタイプコンムーターに適している
2特殊に指定されたスロッティング下切断マシンで作業する必要はありません.
3ハック型アーメチャと比べると,スロット型アーメチャは銅線を節約しコストを削減します.
しかし,スロット型アーメチャーの巻き込みは,挑戦です.
スロット型コンムーター型アーマチュアワインダーは,フック型アーマチュアワインダーとは異なるため
WIND-ST-TD2Bは,機械メーカーの中国におけるスロット型コンムーターのための最高のワインダーです
4. スロットコンムーターの品質が良ければ 98%以上の出力率が保証されます
装具巻き機の操作手順:
操作者は 装着・卸着するだけです
他の操作は,フック,巻き,インデックス,切断などの自動プロセスです
WIND-ST-TD2Bの巻き込みは,ビルディングモーターの2つの最もインプロタンプロセスです.
機械は,主に,スロット型のコンムチューター armatureを自動ロープ巻き用として,以下のとおり:
1ストレートスタック・アーメンタールと
2. 歪んだラミナーションローター
磁場ラップ巻きコイルを作成する
電流が走っているとき その中で
