円形ワイヤ形成機械 コンフォルマドラ・デ・アランブレ 円形 AWG12 AWG7 2mm から 4mm
詳細製品概要
| 条件: | 新しい | 作業ステーション: | 組み合わせた機能機械 1 駅 |
|---|---|---|---|
| 扱ったワイヤの大きさ: | スターター・ラウンド・コンダクター 1.8mm~3.4mm | ヘアピン形成プロセス: | ストレートアライニング,エナメルを剥がし,切断し,形作り,卸し |
| 販売の後: | 海外の機械のサービスに利用可能なエンジニア | HSコード: | 84798110 |
自動車 丸いワイヤー挿入 ヘアピンコイル巻き込み機械 自動車のスタートアームテール製造
適用:

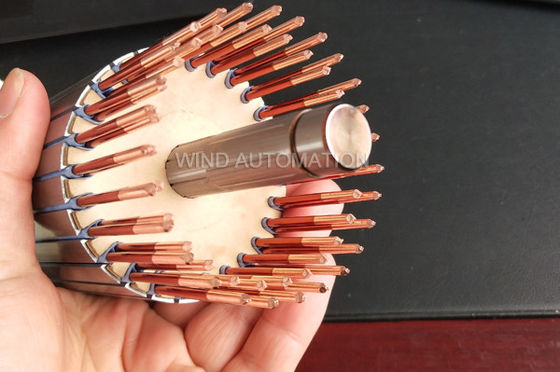

丸いワイヤは広く使われていますディーゼル・スターター
家庭用車のスターターモーターアームテラ,オイルポンプモーター,
自動車用車両のアームタワーで銅線を丸く形作る,
エンジンが動いた
利点:
1高効率,サイクル時間 約3s/pc
2ミツビシ PLC,ワインビュータッチスクリーン,エアタックシリンダーとバルブ,シュナイダー電気部品
パラメーター:
電圧: 380V
圧力:最小0.5Mpa
ワイヤの直径 1.8mmから3.4mm
配線長: 0~250mm
効率:2.3秒/pc
電力: 500W
体重: 約700KGS
サイズ: 1700mm*600mm*1650mm
梱包: ポリウッドケース
推定寸法: 1680mm*650mm*1700mm 体重: 500KGS
900mm*800mm*1200mm 体重:220KGS
構成:
| 制御装置 | 三?? PLC |
| HMI | Weinview タッチスクリーン |
| 輸入されたエナメルの剥離 | 韓国 SPG エナメル除去剤 |
| 半気力装置 | 空襲 |
| 電子装置 | シュナイダー |
ビデオを見るには下記の画像をクリックしてください.
製品説明

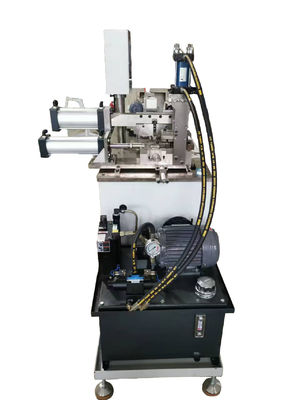

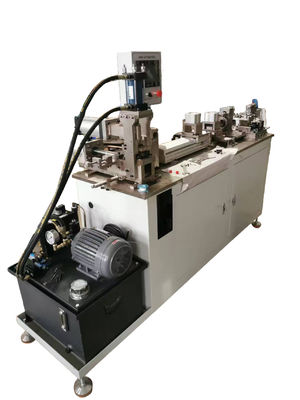

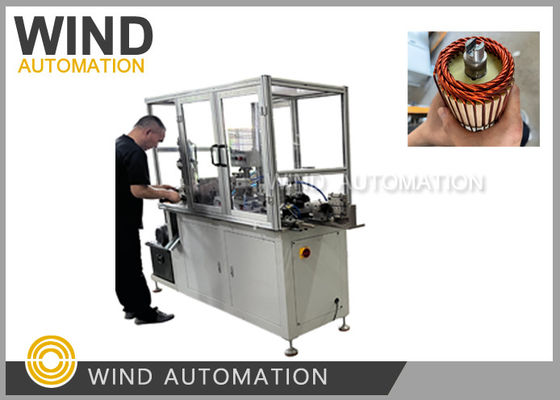

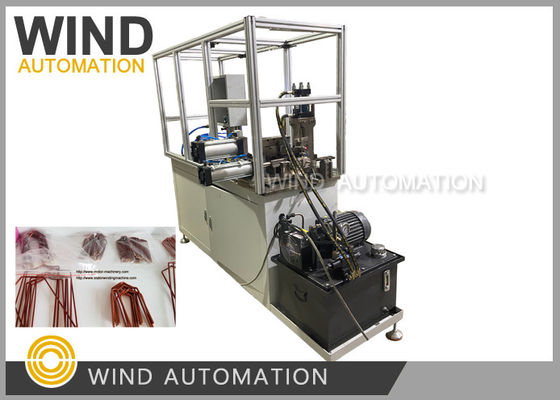

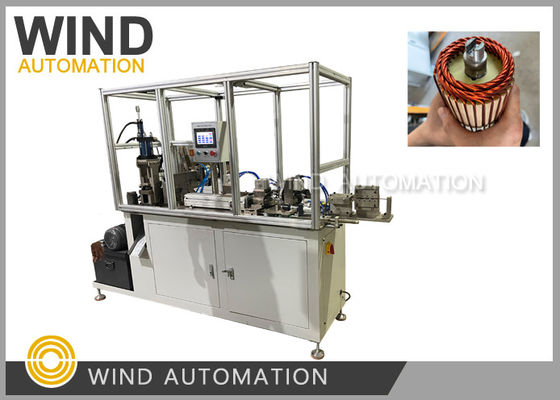

オートマティックヘアピンコイル形成機械
このヘアピンコイル形成機械は,フラットワイヤのオルタネータステータに適しています.機械は,ワイヤペイント剥製,ワイヤフィード,ワイヤ曲線,ワイヤ形成を自動的にすることができます.労働生産性は約4s/pcです.
(1) 適用
この機械は,電源や発電機のスタータ用のヘアピンを製造するために設計されています.
(2) 仕様
| 電源 | AC 380V 50Hz |
| 総力 | 2.2KW |
| 生産性 | 4s/pc |
| 電線の供給長さ | 0~250mm |
| 体重 | 体重は700kg |
| サイズ | 1800×700×1700mm |
(3) 特徴
オーダーメイドサイズで電導体を生産する能力
三?? PLC コントロール,彩色のタッチスクリーン
自動型ヘアピン形状加工
高効率,自動化,生産性
導体の形状と寸法の高重複性
(4) 機械の構成
三?? PLCとサーボモーター
Weinview タッチスクリーン
AIRTAC または SMC パネマティックコンポーネント
HIWIN線形ガイド
シュナイダーの電気部品
産業用掃除機
デレラー
