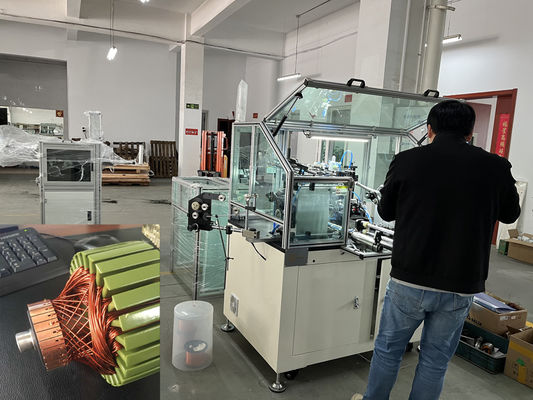

ワインダーで4Ploleアームダートを製造する方法

完全に自動的なアーマチュア巻き込み機械 ロータスコイル巻き込み機 電子テンショナー

WIND-ST-TD2B

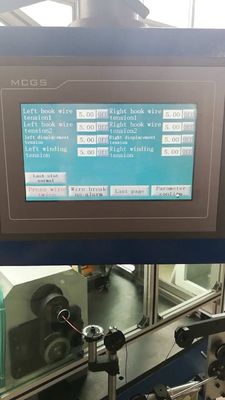

テスニョナーこのアミチュアは電子的に制御されます.

1つは磁性粉末のストレッサーで,適用範囲は小さい.

一つはヒステレシスストレナーで 幅広い用途があります

風力発電はヒステレシスストレナーを使います

写真は最大トルクが5KGで 最大電圧は24Vを示しています

適用:

スロット型コンムチューターアームチュアの巻き込み

WIND-ST-TD2Bフルオートマティックローター巻き機は,特別に設計された二重フライ巻き機です

中間機の高速巻き回りに適したスロット型コンムータターローターの製造のために設計された

機械は自動カットメカニズムと補助ワイヤの挿入を採用

この機械は,ロープ付きローターの巻き込み速度を大幅に改善します.

適した巻き直径0.25mm~1.2mm. 薄型で広く使用

電線線スロットローターと大直径スロット型コムチュータローター,自動回転に適しています

奇数と偶数のスロット溝の巻き込み

競争上の利点

1薄い銅線を装着した装具には

AWG30 ((0.25mm) 銅線直径 armatureを巻き戻す良いフィードバックを持っていた

2厚いワイヤのアーメチャーの場合,マシンWIND-ST-TD2BはAWG16 (1.35mm) のアーメチャーを処理することができます

3.特別な指定されたコンムータースロットリングマシンで作業する必要はありません

4. スロットコンムーターの品質が良ければ 98%以上の出力率が保証されます

5. 今のところ,それはスロットタイプ armatureを巻き込むために中国の最高のマシンです.

パラメーター:

電源: 220V 50HZ

モーター:回転式ミツブシ 1000W サーボモーター

ミツンブシ 400Wのサーボモーターを配列する

ミツンブシ 400Wのサーボモーターをインデックスする

線直径:0.45mm~1.25mm

ユニット OD:70~250mm

スピンドル: 0~1500rpm

ターン番号0-999

空気圧:0.5-0.7Mpa

パネウマティック エアアタック

使用説明:

手動で armatureを押して"スタート"ボタンを押すと,機械は,クランプ,フック,巻き,インデックスを行う

自動で繰り返して 1 つのアームが完全に巻き込まれるまで

WIND-ST-TD2B巻き機は,リザー型コンムータで armatureの巻きをする.

自動線切断,クランプ構造,支援線

巻き込み速度をアップグレードするための挿入方法.

質問 と 答え:

こんな質問です

巻き込み機の設計がどのように理解したい

2ポールモーターのために設計された伝統的な巻き込み機械の問題を克服します

4ポールラミネーションの巻き巻きは,ラミネーションの横断で2ポールラミネーションよりも小さな角度を持っています

磁気線を導いて,より小さな角の導線頭を使用します.

4ポールラミネーションスロットにスライドします. だから,ワイヤーはスロット側に座る代わりに座る

2ポールラミネーションでは,ガイドヘッドはより広く,ワイヤーはスライドに導かれることができます

穴の底に

4ポールまたは8ポール armatureに,あなたがガイドするための方法を持っているか

まずスロットの底にワイヤーを入れ それからスロットの開口まで

答え:

ビデオを見るには下記の画像をクリックしてください.
