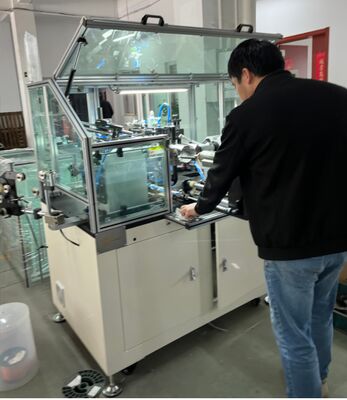

完全に自動的なアーマチュア巻き込み機械 ロータスコイル巻き込み機 電子テンショナー
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 駆動方式: | ラップローリング3 サーボモーター | モーターの種類: | 電動工具,ドリル,ハンマー,ランフラ,溝コンムーター |
|---|---|---|---|
| 巻き込み方法: | フライヤーの巻き方 針の巻き方ではない | 駅: | 1 ステーション 2 フライヤー |
| マシンカラー: | ホワイトまたは顧客の要件ごと | アフターセールス: | 海外で機械のサービスを提供できるエンジニア |
| NCM番号/HSコード:: | コイル巻き機 8479811000 | 銅線の大きさ: | マックス AWG16 1.3mm |
| ハイライト: | 完全自動型 装具巻き機,ローターコイルワインダーとストレナー,電子ストレッチャアームチュアウィンドル |
||
全自動電機電樞繞線機 定子線圈繞線機 電子張力器
WIND-ST-TD2B
張力器本電樞繞線機使用的張力器是電子控制的。
繞線機上使用的張力器有兩種，一種是磁粉張力器，應用範圍較小。
一種是磁滯張力器，應用範圍較廣。
Wind Autotion 使用磁滯張力器。
照片顯示最大扭矩為 5 KG，最大電壓為 24V。
應用:

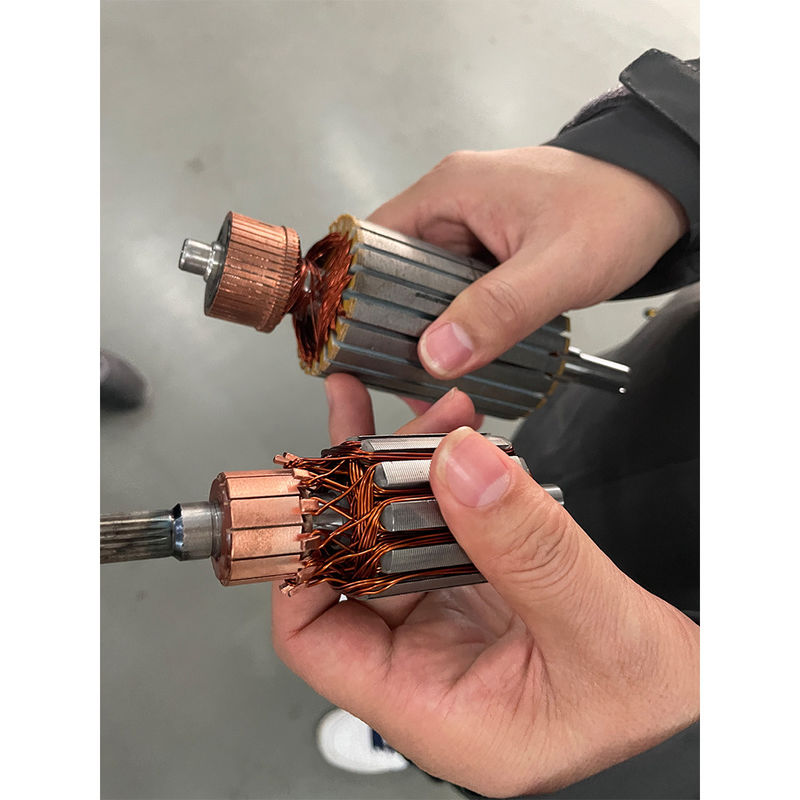

槽式換向器電樞繞組

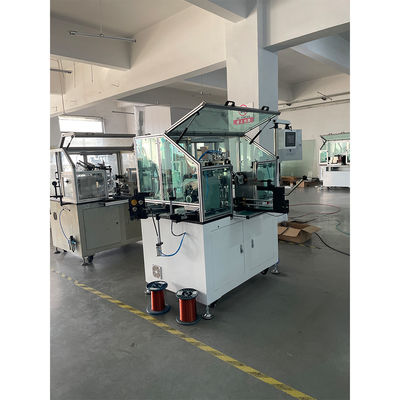

WIND-ST-TD2B 全自動定子繞線機是一種雙飛翼繞線機，專門
為生產槽式換向器定子而設計，適用於中等
和粗直徑定子的高速繞組。該機器採用自動夾持機構和輔助插線
方法，大大提高了溝槽式定子的繞線速度。該機器廣泛用於
直流和串勵電機定子的繞組。適用繞線直徑 0.25mm~1.2mm。廣泛用於 細
線槽式定子和 大直徑槽式換向器定子，適用於自動
奇偶槽的繞組。
競爭優勢:
1. 對於細銅線電樞，
機器 對繞組 AWG30(0.25mm) 銅線直徑電樞有良好的反饋
2. 對於粗線電樞，機器 WIND-ST-TD2B 可處理 AWG16 (1.35mm) 電樞
3. 無需配合專用的換向器開槽機
4. 當槽式換向器質量良好時，可保證 98% 以上的成品率
5. 迄今為止，它是中國繞組槽式電樞的最佳機器
參數:
電源: 220V, 50HZ
電機: 繞組三菱 1000W 伺服電機
排線三菱 400W 伺服電機
分度三菱 400W 伺服電機
線徑:0.45mm~1.25mm
單位外徑:70~250mm
主軸: 0~1500rpm
圈數:0-999
氣壓: 0.5-0.7Mpa
氣動元件:亞德客
使用說明:

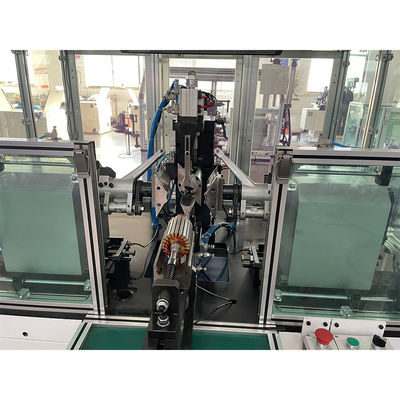

手動放置電樞並按下“啟動”按鈕，機器將自動重複夾持、掛鉤、繞組、分度
操作，直到一個電樞繞完。
WIND-ST-TD2B 繞線機用於繞組帶有引線式換向器的電樞。
它具有雙飛翼進行繞組，並帶有自動斷線、夾持結構、輔助插線
方式以提高繞線速度。
| 項目 | 名稱 | 類型 | 數量 |
| 1 | 主軸旋轉皮帶 | 165L | 1 件 |
| 2 | 分度旋轉皮帶 | 182XL | 1 件 |
| 3 | 皮帶 | 102XL | 2 件 |
| 4 | 保險絲 | RT18-32 2A | 2 件 |
| 5 | 保險絲 | RT18-32 10A | 2 件 |
| 6 | 陶瓷線輪 | ø6 | 2 件 |
| 7 | 傳感器 | AL-13D-02 | 1 件 |
| 8 | 傳感器 | AL-11RL-02 | 1 件 |
| 9 | V 型軸承 | 1 件 | |
| 10 | FDS016 | 1 件 | |
| 11 | 線盤 | 1 件 | |
| 工具 | |||
| 項目 | 名稱 | 類型 | 數量 |
| 1 | 內六角扳手 | 8 件 | 1 套 |
| 2 | 開口扳手 | 13-16mm | 1 件 |
| 3 | 一字螺絲刀 | 1.5'' | 1 件 |
| 4 | 十字螺絲刀 | 4'' | 1 件 |
| 5 | 扳手 | 8 件 | 1 套 |
| 6 | 鑷子 | 不銹鋼 | 1 件 |
| 7 | 斜口鉗 | 1 件 | |
| 1 件 |
問答:
問:
它們是飛翼式繞線機嗎？ 我想了解你們的繞線機設計如何
克服傳統繞線機只能用於 2 極電機的問題。
4 極疊片中的繞組線圈在疊片
槽中的角度比 2 極疊片小。
因此，4 極繞線機使用較小角度的導線頭來引導磁線滑入 4 極疊片槽。
這樣，線材會落在槽的側面而不是槽的底部。
對於 2 極疊片，導線頭較寬，線材可以被引導滑入槽的底部。
如果將飛翼式繞線機用於 4 極或 8 極電樞，是否有任何方法可以先將
線材引導到底部，然後向上進入槽口 - 整潔美觀。
答:
您關心的是 4 極的槽滿率，
是的，線材會落在槽的側面而不是槽的底部是之前
的問題，已經通過模具解決了。
模具是解決問題的關鍵，模具中有兩個側板可以迫使磁性
線材到底部。
請點擊下方圖片觀看視頻
