DCモーターまたはユニバーサルモーターのための丸みテスト 安定した接触を維持する

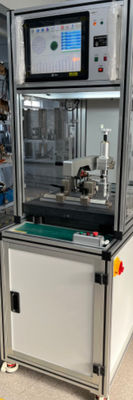

コムチューターの丸さ ブラッシュ式直流モーターの良好通信試験装置 WIND-RM-10

https://youtu.be/dJMY6JVncCY

(1) について目的 換算器の丸み試験

ブラシのDCにブラシの着用が増加する可能性が増加します.

コムチュエータの弧や火花の増加により,

コムチューターの丸さは 振動装置の性能に非常に重要です

コムチューターの丸さ試験は,コムチューターは直流モーターまたはユニバーサルモーターの滑り電気接触表面であるため重要です.

ブラシ が 十分に 丸い もの で ない なら,回転 の 間 に 安定 し た 接触 を 維持 する こと が でき ませ ん.それ は 幾つ か の 深刻な 問題 を 引き起こし ます.

1. ブラシの火花とアーチ
   ブラシを回転する際に,回転から外れたコンムーターがブラシを上下に反射させる.これは間隔的に接触を断ち,電気弧 (火花) を発生させる.

• コムチュータ表面
• 炭素ブラシ
• 隔熱装置

2. ブラシの磨きが増加する
   丸めが悪いため,ブラシとコンミュタータ間の圧力が不均等である.いくつかの領域は過度の摩擦を経験し,以下に導きます.

• 素早い刷子消費
• 不均等なブラシ顔の着用
• 維持費の上昇

3. 電気性能不安定性
   接触圧の変化により,接触抵抗が変化します.これは以下のような結果をもたらすことができます.

• 不安定な電流
• トークの変動
• 電磁騒音
• 効率の低下

精密モーターでは 微小な偏心さえも 性能に顕著な影響を与える可能性があります

4. 機械的振動と騒音
   エクセントリックコンムータは,不均衡な回転表面のように振る舞います. ブラシは,高いスポットに繰り返し衝撃を与え,

• 振動
• 音声
• 機械的疲労

5. コムチュータバーの損傷のリスク
   局所的な衝撃や加熱により,コンミュタータセグメント (棒) やクラックミカ隔熱がゆるくなることがあります.重症の場合,以下のようなことが起こります.

• 上げられた棒
• 短回路
• 壊滅的なローターの故障

6. 高速モーターの重要性
   RPM が高ければ,小型の丸み誤差でさえ,ブラシの衝撃がより頻繁に,より強い力で発生するので増幅される.したがって,丸み許容は以下についてより厳格になる.

• 自動車エンジン
• 電動工具
• 掃除機モーター
• スターターモーター

典型的な生産目的
モーター製造において,丸さ試験は,通常,以下のものを検証するために用いられる.

• 加工後の回転/磨きの質
• 軸とコンムチュータの同心度
• 鋳造後または熱くステーキング後の変形
• 組立の精度

共同検査方法

• ダイヤル表示器の流出量測定
• 丸さテスト
•
•
• Vブロック + インジケーター
• エアゲージシステム
• オンラインレーザー検査システム

関連パラメータは,しばしば一緒にチェックされます.

• TIR (総指標流出量)
• 集中度
• 円筒状
• 部分の高さの差 (高棒)

実用的には,DCモーターの生産におけるブラシ火花問題の最も一般的な根本原因の一つは,過剰なコンムーター流出です.

(2) についてテクニカルデータ

(3) について特徴

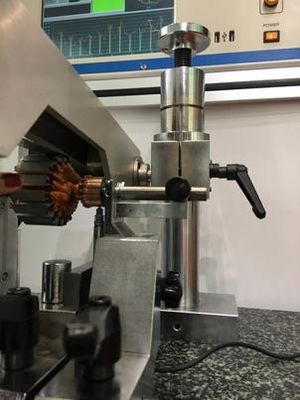

1高精度LVDTセンサーが使用され,アナログと電磁波を組み合わせた丸み測定が行われます.

センサー信号への高い安定性と迅速なアクセスを確保するために,

センサー信号の高精度

2ステップモーターは,モーター駆動の高分部と組み合わせて,測定の動力源として使用されます.

そして高速パルス,モーターがスムーズな連続で動作することを保証し,測定点

均等に分布しています

3コムワタスロットデータ認識アルゴリズムはユニークで,測定結果が

ギャップとギャップエッジデータを含まないようにして,

測定結果

4また,コンミュタータバーで測定されたとき,円周性の質の表面の検出を完了します.

より正確な質のアーメチャーを探す.

(4) について競争上の利点

1コムチュータ表面の回転質は,性能に影響を与える重要な要因の1つです.

コムチュエータの回転品質を適時に確認することは,効果的な制御手段を提供することができます.

ローリングの質

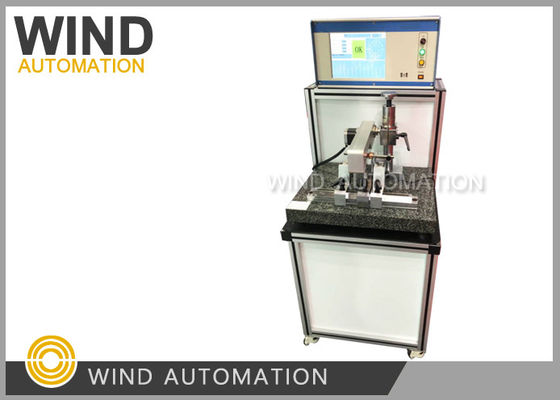

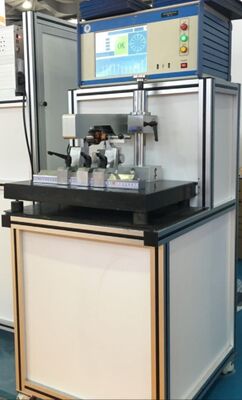

2.WIND-RM-10ローターの丸みテストは,迅速に armatureコンムーターの丸みを検出することができます

精度で,それは迅速で直接的な方法です 製材の生産の状態を知って,制御することができます

製品品質を時間通りに管理し,生産プロセスを制御し,アームテージの製造品質を保証します.

3高精度 腐り,腐り,酸やアルカリ,磁気化,変形,耐磨性

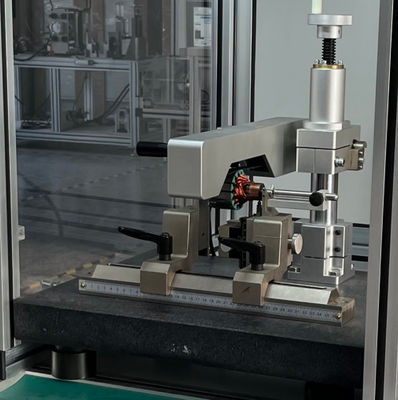

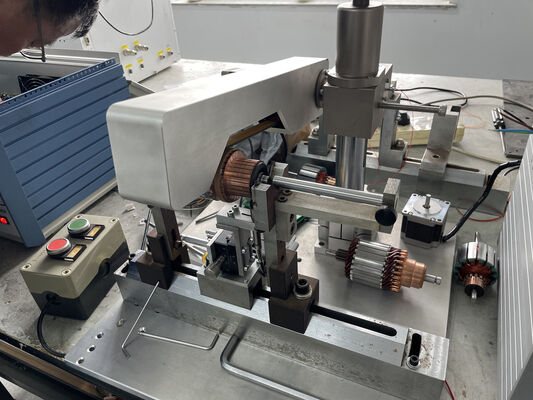

V座席は,大理石のプラットフォームに配置され,配置

V座席の精度は向上します.部品 (および接続棒駆動部品) はローターを動かす

(および接続棒駆動部位) 2対のレバレッジリンクレバーメカニズム同期

クランプ 緊密なローターはローターの円滑な回転を保証し,試験の精度を保証します.

結論として,ユーティリティ・モデルは,ローター丸みテストの自動化程度を向上させる.

既存の技術により 生産効率が向上し 人材を節約できます

丸さテストのテスト精度も向上します

https://youtu.be/dJMY6JVncCY丸さ検査のための英語バージョン
