補強スロット 電気静止流体化コーティングシステム 樹脂隔離
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 冷却方法: | 冷却タンク,冷却塔,チラー | 装具のサイズ: | OD 80mm以下,スタック高さ 45mm以下 |
|---|---|---|---|
| 粉末塗装機械から作る: | 予熱ゾーン,冷却ゾーン,コーティングゾーン,硬化ゾーン | ローターの装甲型: | マイクロモーター用の小型アームテール |
| 応用: | 自動車,オートバイ,電動自転車,おもちゃ,家電の小型電機 | 静電性粉末樹脂: | 3M,AKZO ノーベル |
| 自動化の種類: | 全自動 | アフターセールス: | 海外で機械のサービスを提供できるエンジニア |
| ハイライト: | 静電性流体化コーティングシステム,粉末塗装機械の樹脂隔熱,配列スロットコーティングシステム |
||

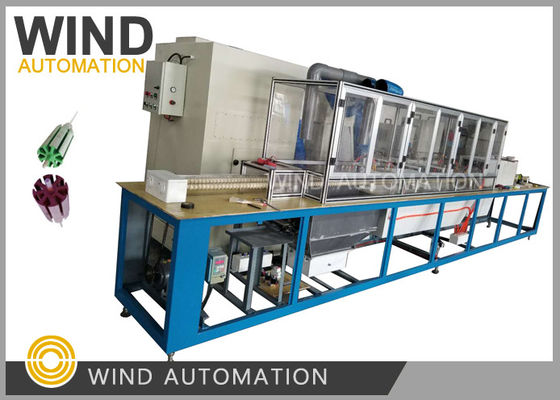

アーマチュア スロット 静電流動化コーティングシステム 樹脂絶縁機 WIND-JF
この粉体塗装機は、予熱ゾーン、冷却ゾーン、コーティングゾーン、硬化ゾーンで構成されており、静電粉体/樹脂コーティングは、自動車、オートバイ、電動自転車、おもちゃ、家電製品の小型電動機などのマイクロローター絶縁コーティングに広く使用されています。
用途:
| マイクロローター絶縁コーティング | 自動車、オートバイ、電動自転車、おもちゃ、小型電動機 |
| 車両部品 | ABS、HVAC、ウィンドウリフト、シートアジャスター、サンルーフおよびアンテナ、ワイパーおよび燃料ポンプアーマチュア |
| 移動車両 | オートバイ、電動自転車 |
| 家電製品 | 電動工具、電動歯ブラシ |
| アーマチュアサイズ OD | 8mm～60mm |
| シフトあたりのアーマチュア生産量 | ODサイズ30mm～40mmのアーマチュアの場合、8時間あたり2500個 |
| 樹脂絶縁クラス | B、F、H 120℃、155℃、180℃、中国国内では155℃以上が広く使用されています |
作業工程:
高周波脱脂---ファン冷却---コーティング---外部粉体除去---硬化---空冷
静電樹脂コーティング機は、予熱ゾーン、冷却ゾーン、樹脂コーティングゾーン、
硬化ゾーンで構成されています。
ローター/アーマチュアは、コーティングのためにスクリューで静電流動化ベッドに移送されます。絶縁粉体が均一に
表面にコーティングされ、高周波加熱によって硬化されます。
静電粉体塗装は一般的に3つの工程に分けられ、樹脂コーティング、
モーターアーマチュアまたはステーター表面のスクレーピング装置による過剰な粉体の除去、硬化。
粉体塗装工程は静電流動床で行われ、その後スクレーピング装置が
粉体を清掃し、スクレーピング後、アーマチュア/ローターまたはステーターは高周波誘導加熱器を通過して
硬化され、この方法で、粉体は物体に適用され、基材に接着し、
滑らかで連続的で、実質的に均一で厚いコーティングに凝集します。
樹脂3MまたはAkzoNobelに使用され、アーマチュア、ローター、ステーター、
バスバー、その他のモーター部品の防湿および絶縁。
静電粉体塗装機には、粉体回収リサイクル装置が含まれています。
装置は、コーティング装置に対応して配置された粉体吸引パイプで構成されています。
粉体清掃装置と静電粉体塗装機フレーム内に配置された装置。
個別の粉体吸引パイプは、合計粉体収集パイプに集中されます。
合計粉体パイプは粉体をサイクロンセパレーターに送ります。
サイクロンセパレーターの上部には排出口パイプがあり、下端は粉体収集パイプで、
粉体フィーダーに接続されています。
パラメータ:
アーマチュアOD: 顧客図面による
コア長: 顧客図面による
シャフト長: 顧客図面による
生産量: 顧客の要求による
コーティング厚さ: 0.15-0.5mm調整可能
アーマチュア移送速度: 0.1-15メートル/分
| モデル (WIND-JF) | 100 | 80GG | 80GD | 50H | ラボモデル | 注記 |
|
| 部品サイズ | 最大OD | 160 | 120 | 120 | 100 | 200 | カスタマイズ生産可能 |
| 最大コア長 | 50 | 50 | 50 | 50 | 80 | ||
| 最大シャフト長 | 180 | 180 | 180 | 180 | 180 | ||
| 移送速度 m/分 | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | 0.1-1.5 | 電子駆動 | 無段階調整可能 | |
| 生産量 (個/時) | 2500 | 1500 | 1500 | 800 | 10-60 | φ最大≤20mm | |
| 硬化方法 | 高周波 | 高周波 | 高周波 | 硬化炉 | 硬化 炉 |
炉はお客様にてご用意ください | |
| コーティング厚さ (mm) | 0.15mm～0.5mmで調整可能 | ||||||
上記のパラメータは参考値です。
大量生産の生産量については、
硬化のためにオーブン2台またはオーブンートンネルの使用を検討してください。
アーマチュア/ローターのオンライン硬化
