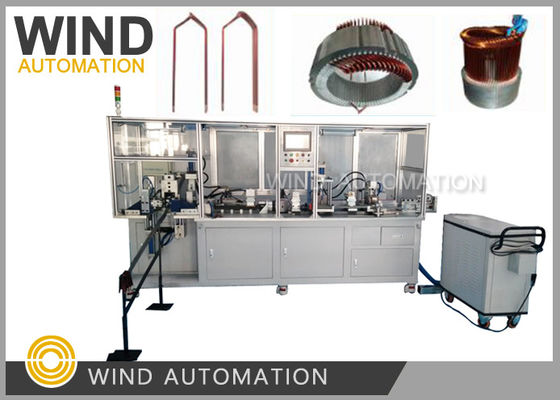

BSG モーター ヘアピン ワイリング マシン 導管 ワイヤー 曲がり マシン WIND-HF-BX
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 平面ワイヤの適用: | ヘアピン用のワイヤを折りたたむ機械 | ワーク・ステーション: | ワイヤ・フォーム・コンビネート・マシン |
|---|---|---|---|
| 扱ったワイヤの大きさ: | 3mm*8mm以下のスタート平面線導体 | ヘアピン形成プロセス: | 給餌,直線,切断,パンチフォーム,卸荷 |
| サイクル時間: | 片方の長さ5cmから8cmまで | HSコード: | 84798110 |
| 平面ワイヤの新エネルギー駆動モーター: | 1KWから150KW | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |
BSG モーター ヘアピン 形状 発電機 導管 ワイヤー 曲がり 機械 WIND-HF-BX
平らな銅ワイヤのヘアピン形成機械は,新しいエネルギーモーターのために設計されています.それは自動的に直線,原材料コイル,平らな表面を磨きで四方のエナメルを削除,側面が同時にシャムファー)自動産業用掃除機吸い込み,サーボモーターの供給,検出,切断,形作,
効率: 4~5s/pc (長さ300mm) 6~8s/pc
ヘアピンタイプ1 シフト出力:3500pcs (8時間)
サーボモーターが毎回同じ長さを送信するかどうかをエンコーダーチェック
| ヘアピン形成 | 選択可能 | コメント |
| 売れ捨て |
風力自動化用のワイヤを保持するためのスロールサイズ ワイヤー・デレリング装置の設計 |
|
| ストレート | ||
| エナメルの剥離 | 切断方法は,実際の状況に応じて磨きまたは切断することができます. | |
| 給餌器 | 暗号化 | 給餌の長さはタッチスクリーンで設定することができます,サーボモーターで制御 |
| 切る | 制御するシリンダー圧力,また,形を切断器することができます | |
| 形成する | 形状の角度,サイズは,適切なステータル,図面は参照のためにのみ | |
| U 曲がり | 片方を握って,もう片方を回して | スプリット・フォーミングやパンチ・フォーミング |
(1) について適用:
電気自動車,自動車産業,航空機,新エネルギー自動車駆動モーター,トラック
電気自動車の使用において
(2) について利点:
|
新しいエネルギーモーター ヘアピンサイクル時間 |
根あたり約4~5秒 (ワイヤ長さ300mm)
|
|
餌の長さ |
サーボモーターで制御され,調節可能
|
|
ヘアピン形成プロセス |
平面のワイヤを直し,平面エナミールを取り除く,サイドエナミール
自動掃除機 サーボ配給 検出
切断と形付け
|
(3) についてパラメーター:
電源電圧: 3Φ-380V±10% 50H
空気源圧:0.5~0.7Mpa
塗料除去長さ: 0~50mm
ワイヤ供給長さ: 150~400mm
サイクルの長さ300mmでは6秒から8秒
処理されたワイヤサイズ:3*8mm
(4) について構成:
1三?? PLC,ウェインウェイ10インチタッチスクリーン
2台湾HIWIN線形ガイドとモジュール,デルタサーボモーターライン.ライン長調整.
3台湾 ニコラス 精密惑星減速機
4台湾 AIRTAC パンエマティック部品と電磁弁
5シュナイダー・エレクトリックの部品 ミングウェイのスイッチの電源
6溶接ラック,表面スプレー,色:灰色 台湾プレート磨き,塗装
7アルミニウムフレームの部分,三色信号インジケーター.
8模具の鋼の真空消化処理の模具部分.
9位置調節装置の部分のパンチング,水力パンチング方法の使用
調整シール 自動真空
10部分的にシリンダーパンシングの使用を切断.
11円筒のパンチングの利用のU形の部分を曲げる.
12. 150Lの液圧システムセット
13. 3KW自動掃除機セット
14自動放出装置のセットです
