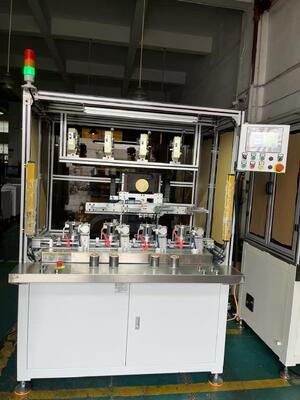

針巻き機でBLDCモーターストレートラミネーションステータスタックをどのように生産するか
|
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| スタータスタック: | ストレートスタックではなく,スクイブスタック | 証明書: | CE |
|---|---|---|---|
| ワーキングステーション: | 2か4 | 最高ワイヤー: | 1.2mm |
| 自動タイプ: | 完全に自動で,薄いワイヤを扱うことができる厚いワイヤ | 状態: | 新しい |
| 機械の色: | ホワイトまたは各顧客要件 | アフターセールス: | 海外でも機械の修理に対応できるエンジニア |
| ハイライト: | 針の巻き方,Bldc巻き機 |
||

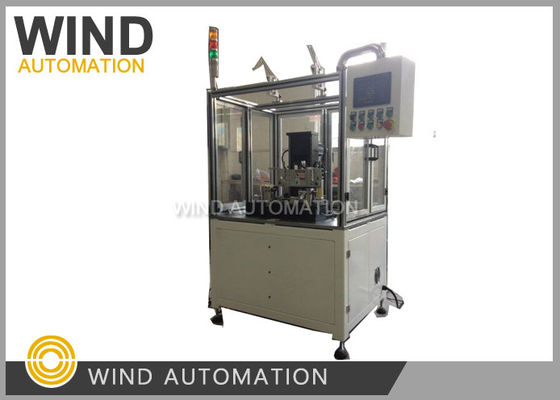

BLDCモーター用ストレートラミネーションステーターニードル巻線機

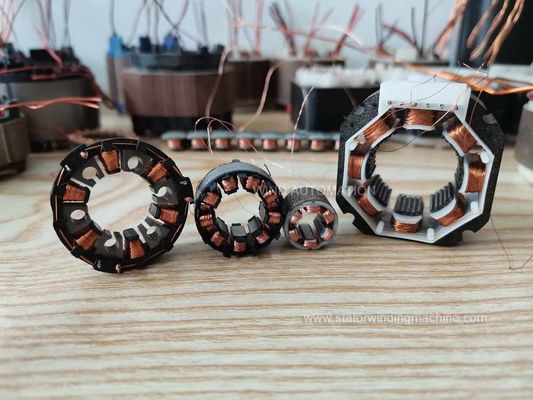

ミシン、エアコンプレッサー、電動工具のニードル巻線BLDCステーター、
冷蔵庫コンプレッサー、ウォーターポンプ自動車用途、燃料ポンプモーター

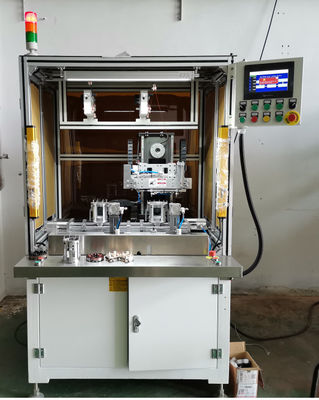

2つのステーションを備えたBLDCステーター巻線機WIND-BLDC-2は、効率を向上させるためにブラシレスDCモーターステーターを2つのステーションで巻線し、工具交換が容易です。
パラメータ
ワイヤ径：0.08～1.2mm
ステーターOD：12～130mm
スタック高さ：5～100mm
4軸、巻線に柔軟に対応
巻線モーター：サーボモーターYaskawa 3000W 1個
インデックスモーター：サーボモーターYaskawa 3000W 1個
ワイヤ配列モーター：サーボモーターYaskawa 400W 2個
速度：300～600 RPM
空気圧：5～7kg/平方センチメートル
電源：AC380V 50/60Hz
重量：約1500KGS 寸法：1100mm*900mm*1600mm
機械の製造と試運転には以下のサンプルが必要です。
1. 巻線なしのステータースタック5個
2. 巻線済みステーター1個
3. 銅線1ロール（ステーター15個の巻線に十分）
主な部品
| No. | 名前 | ブランド | 備考 |
| 1 | PLC | YASKAWA | CEラベル |
| 2 | サーボモーター | YASKAWA | CEラベル |
| 3 | タッチスクリーン | Weinview | CEラベル |
| 4 | センサー | OMRON | CEラベル |
| 5 | 電気ユニット | Schneider | CEラベル |
| 6 | 空気圧ユニット | Airtac | CEラベル |
| 7 | 空気圧センサー | Airtac | CEラベル |
| 8 | ボールベアリング | NSK | CEラベル |
| 9 | ネジガイド | HIWIN | CEラベル |
| 10 | 同期ベルト | Gates | CEラベル |
| 11 | 電源 | Mean Well | CEラベル |
| 12 | テンショナー | Zhangli | CEラベル |
機械の動作を見るには、以下のリンクをクリックしてください。
質問と回答
ワイヤ径が0.9mm、0.95mmの場合、絶縁板は十分に強度が必要です。
あなたの3Dプリント絶縁板は壊れやすいです。
そして、ブリッジワイヤをフィクスチャから出すための解決策を見つけます。この場合、ブリッジワイヤは長くなります。
通常の状態では、厚さ2mm以上のナイロン材料の絶縁板は、約1mmの太いワイヤに対して十分に強度があります。
巻線図と試作コストのご返信をお待ちしております！
アフターサービス例
国際クライアントE:
ニードル巻線機に問題があります。
添付の写真をご覧ください。
圧力スイッチに欠陥があると思います。確実に機械に空気圧が加えられています。
質問:
- 新しい圧力スイッチを送っていただけますか？価格はいくらですか？
- この圧力スイッチなしで作業できますか？
- 圧力スイッチをブリッジする方法はありますか？
迅速で良い対応をいただけると幸いです。
Wind Automationからの回答:
以下の2つの方法を確認していただけますでしょうか？
1. 出口の場所で圧力がかかっているか確認してください
(水の出口、赤色 マーク) 2. 出口の場所に圧力がない場合は、入口の場所に詰まりがないか確認してください3. ハサミ（カッター）が動作するかどうか確認してください。
ちなみに、圧力スイッチの問題の履歴はありません。
