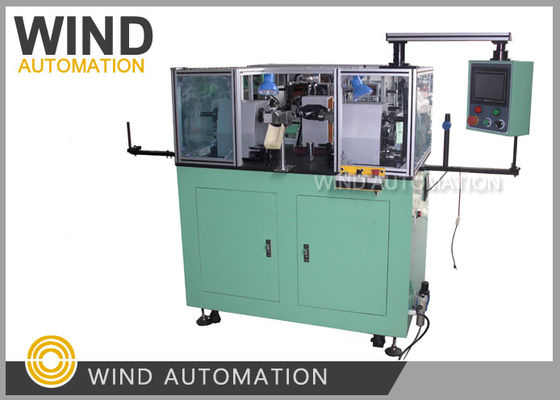

オートマティック・アーマチュア・AC・モーター・ワイリング・マシン AWG40~AWG23 銅線 0.08mm~0.55mm
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 固定式コンモーター型: | フック型,タング型 | 線径: | 0.08~0.30mm (機械型ストレッサー) AWG40からAWG28 |
|---|---|---|---|
| 線計: | 0.16~0.55mm (ヒステレシスストレナー) AWG23からAWG34 | 巻くタイプ: | 周回回し 波回し ありません |
| ヒューマンマシンインターフェース: | 診断 画面に表示 | 操作方法: | ステップ,オート,ジョグ |
| ハイライト: | コイルを作る機械,ステータ・コイルのウィンド マシーン |
||
AWG 40～AWG23 銅線 0.08mm～0.55mm 自動アーマチュア巻線機 WIND-STR-2
用途:

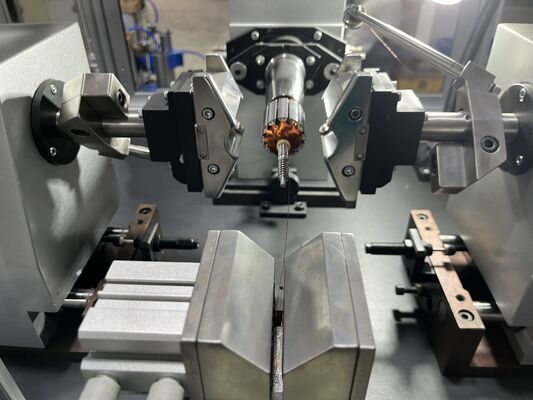

このアーマチュア巻線機 WIND-STR-2 は、モーターの大量生産用の高速フライヤーコイル巻線機です。
フックタイプ、タブタイプ整流子アーマチュア、ミキサー、掃除機、ハンマー、電動工具などの製造に適しており、細線径の巻線に適しています。
競合優位性:
超高速
細線アーマチュア巻線用カスタムマシン
|
簡単な操作 |
巻線パラメータはタッチスクリーンで設定でき、様々なアーマチュアに対応します。
|
|
スロットとフック数: |
12スロット、24フック、12スロット、12フック
|
|
パラメータデータ: |
線径: 0.08～0.30mm (機械式テンショナー) AWG28～AWG40
|
0.16～0.55mm (ヒステリシステンションデバイス) AWG23～AWG34
巻線スロット: 奇数/偶数
整流子径: 8～40mm
アーマチュア径: 20～60mm
アーマチュア積層長: 10～60mm
巻線モーター速度: 0～3000 rpm
制御システム: 三菱PLC制御
空気供給圧力: 0.5～0.7MPa
電圧: AC220V 50/60Hz
重量: 500Kg
寸法: 1800(長)X800(幅)X1500(高)mm
HSコード: 8479811000
整流子アーマチュア巻線機のお問い合わせに必要な情報:
1. アーマチュア/ローター積層図
2. アーマチュア/ローター組立図
3. アーマチュア/ローター積層図
4. アーマチュア/ローター巻線図: ローター線径と巻数を含む
5. アーマチュア/整流子図
6. 要求される生産性
7. その他の技術的要求
可能であれば、お客様がサンプルを提供していただけると幸いです。

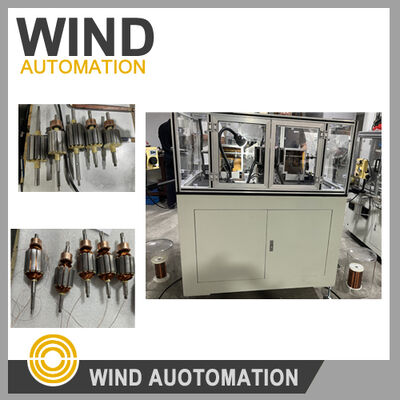

巻線前のアーマチュア
巻線後のアーマチュア
