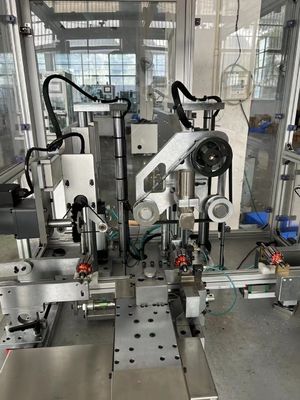

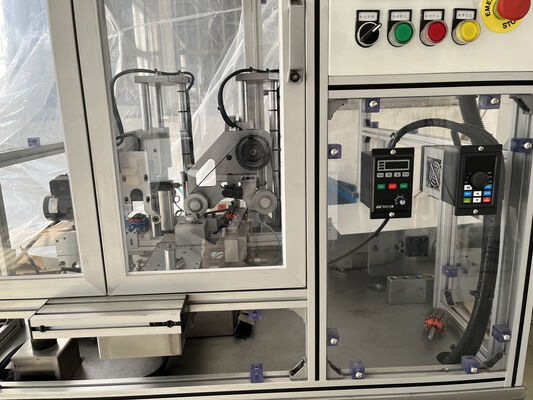

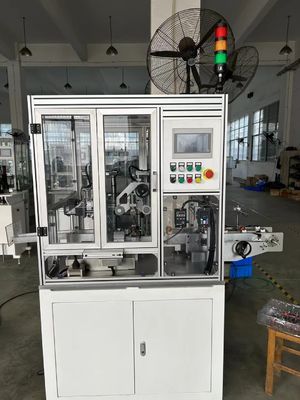

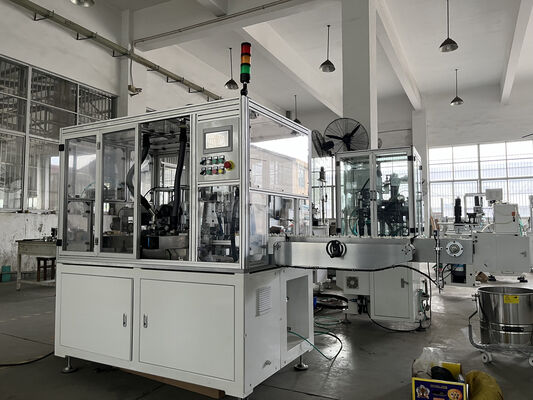

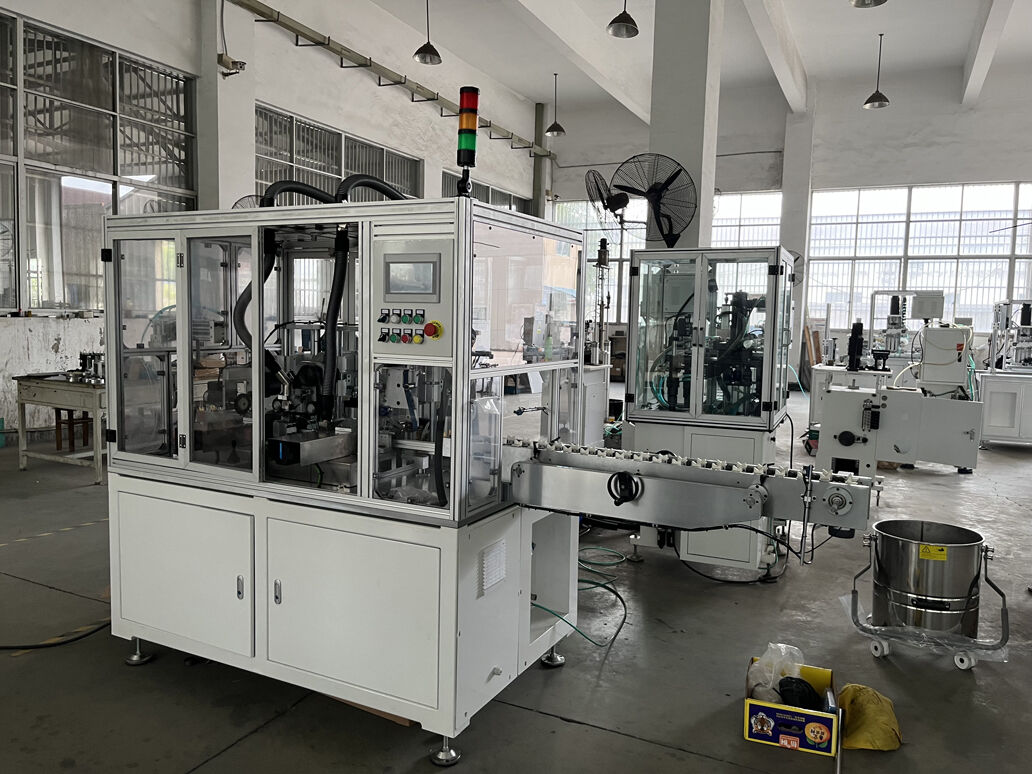

自動生産ラインの積層旋削整流子旋削機

自動ラインにおけるラミネーション加工、コミュテータ加工を行うアーマチュア組立ライン用旋盤

旋盤の目的は、比較的低馬力のモーターアーマチュア、ミニエンジンのローター、スターターアーマチュアのコミュテータなどのブラシトラック領域を仕上げ旋削することです。

コミュテータの表面を精密に旋削、フライス加工、機械加工して、

光沢と輝きを与える。良好で適切な表面微細仕上げ、ランアウトを実現し、モーターカーボンブラシと良好に機能させる。

(1)3軸サーボデバイス旋盤加工機の競争優位性

1. 3軸サーボデバイス制御による高精度2. 精密旋盤加工機で加工可能な最小コミュテータ: ウィンドウリフター用小型アーマチュアコミュテータ OD 7mm、シャフト OD 3.0mm を旋削

3. 必要に応じて2つのカッターを使用して異なる旋削方向で作業可能

4. 旋削工具はダイヤモンド製で、工具ホルダーとインサートはカスタムメイドも可能

銅、アルミニウム以外の特殊素材の旋削用

(2)

コミュテータ旋盤の構成

Z軸 三菱サーボシステム (旋削長)

X軸 三菱サーボシステム (旋削深さ)Y軸 三菱サーボシステム (プレスアーム)

タッチスクリーン: 三菱

台湾 TBI ボールねじ

台湾 Airtac シリンダー

(3)

精密旋盤加工機の仕様

コミュテータ真円度: ≤0.0035mm

(ユーザーのコミュテータ材質、アーマチュアシャフト品質、ベアリング品質による)表面粗さ: ≤Ra 0.4 (顧客のアーマチュア品質による)

アーマチュア OD: φ20～φ100mm (コミュテータ側 < 100mm)

シャフト長: 32～250mm

シャフト OD: φ3～φ25mm

コミュテータ OD: φ4.3～φ50mmZ軸カッター送り速度: タッチスクリーンで設定可能、無段階調整

Z軸カッター戻り速度: プログラムで設定

X軸カッター送り速度: タッチスクリーンで設定可能、無段階調整

X軸カッター戻り速度: プログラムで設定

Z軸切削長: タッチスクリーンで設定可能、最大4回の異なる切削長を設定可能 (最大30mm)

Z軸トラベル: 最大80mm

生産効率: 全サイクル ≤12秒/個 (2回切削)

空気圧: 4～6kg/cm2

治具: ダイヤモンドV字型ジャーナル

総電力: 2.5KW

機械電力: 50/60Hz AC220V±10% (単相)

バリ取り機電力: 50/60Hz AC230V±10% (単相)

掃除機電力: 1.5KW、50/60Hz AC380V±10% (三相)

重量: 約1,100Kg

機械寸法: 1,300mm x 900 mm x 1600mm3
