双翼アームラバー巻く機械 / 4ポールローターのためのラップ巻く機械
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 装具の種類: | スロット1216,36 AC DCモーターローター | 装甲棒: | 4 ポーランド |
|---|---|---|---|
| 装具のスロット: | 12スロット,16スロット,24スロット,28スロット,36スロット | 巻くタイプ: | 周回回し 波回し ありません |
| Human-machineインターフェイス: | 診断 画面に表示 | 操作方法: | ステップ,オート,ジョグ |
| ハイライト: | 装具のコイル巻き機,ローター巻き機 |
||

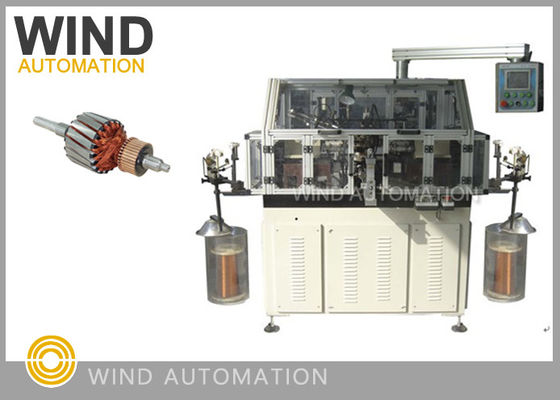

オートマティック・ダブル・フライヤー・アーマチュア・ウィンドル・ラップ・ワイリング・マシン 4ポール・ローター WIND-STR
適用:
このアームテュアワイダーWIND-STRは,モーターの大量生産のための高速フライヤーコイルワイディングマシンです
ハンク型コムチューターの装具,ミキサー,掃除機,ハンマー,電動工具...
作業原理:
この完全に自動的な巻き込み機 WIND-STRは,ダブルフライヤー構造を適応します2pcsM についてイツビシサーボ
2つのフライヤー回転を駆動し,1pcミトビシインデックスサーボモーターを正確に確認します
インデックス化
作業の間,アームテージボディは,左側と右側でしっかりとクラップされています.
フライヤーが動いているとき,ワイヤーはワイヤホルダーを通り,緊張装置は,入力されます
ワイヤーのスライディングホイールから出てくる,その後,ワイヤーはフライヤーを通して armatureスロットにスライド
このステップの後,ローリングを行うためにスロットに armature.
利点:
1狂ってる速さ,通常の状態で速度で風ができます 1000~1500rpm, 1 パーツの傷 armature を取得します
23s
2ワイリングパラメータは,異なるアーメチャーのタッチスクリーンで設定され,操作が簡単です
12スロット 24フック
12スロット 12スロット
3. 双翼巻き機は,フライヤー巻き機よりもより良いバランスでアンテナを巻きることができます
異なる形状を持つ armaturesの種類があります. 磁気電源は,電源の形状が異なる
ローリングの導体,
ロープ巻き,波巻きがユニバーサルモーターで風によって使用される間,導体形成
スターターモーターの armatureで風が吹くように使用されます.
磁石とブラシの数は ポール数に
例えば2ポールで16セグメントで 巻き込みは常に対称です
断片ピッチの使用は,自動製造を容易にするための設計妥協ではありません割数式は
発火量が少なく,必要性が少ないため,
銅,つまり,下層アームレスタンスc.
ローリングピッチは設計上の妥協点ですが 自動的な建設を容易にするものではありません
パラメータデータ:
| ワイヤの直径範囲 | 0.16~1.2mm |
| 装具の外径 | 20~85mm |
| スタック長さ | 10~70mm |
| シャフト直径 | 3~15mm |
| 軸長 | 250mm未満 |
| 装具スロット | スロット |
| ターン番号 | 0~9999 |
| コムチュータ直径 | 8~40mm |
| 巻き込み速度 | 0~2500回転/分 |
| ローリングモーター | 1.5KWX2 (左翼,右翼) |
| 角度検出速度 | 0~3000回転/分 |
| 角度検出エンジンパワー | 0.75KWX1 |
| 空気供給圧 | 4~6kg/cm2 |
| 総力 | 4.0 KW |
| 電圧 | 三相交流 380V 50/60 Hz |
| 体重 | 1250KGS |
| サイズ | 2000 (長さ) X1000 (幅) X1800 (高さ) mm |
| パッケージのサイズ | 1800*1510*1920mmは約5.2CBMです |
主要な部品:
日本三?? 株式会社
日本 ミツビシまたはパナソニック サーボモーター制御システム
5.7 彩色のタッチスクリーンシステム
SMCシリンダー
提案:
WIND-STRの装置の ロープを試した
改善できる部分があることに気づきます

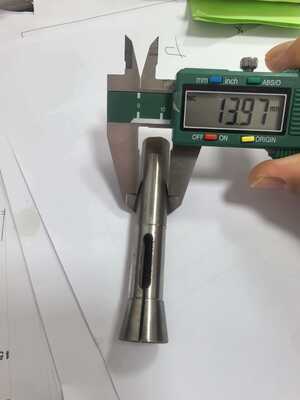

1軸は直立していないので 軸を積み込むと 曲がってきます
2断熱紙はスロットに完璧に貼り付けていません
ローリングマシンを回転させてください.
現在のサンプルに適応します
