3.0KW 2500r/Min ワイパーミキサーモーターのための2つのフライヤーワイリングマシン

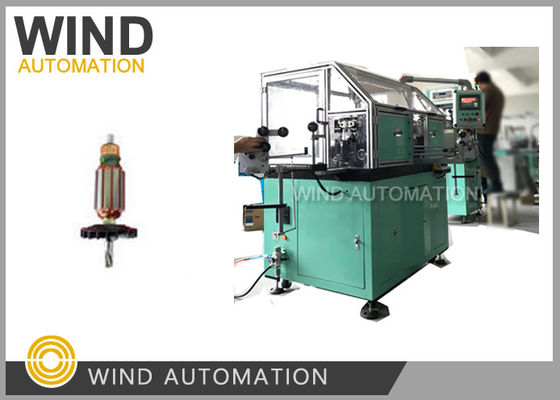

ワイパーモーター用フライヤー全自動巻線機 ラップ巻線機 WIND-STR

用途:

このアーマチュア巻線機 WIND-STR は、モーター大量生産用の高速フライヤーコイル巻線機です。

フック型整流子アーマチュア、ミキサー、掃除機、ハンマー、電動工具の製造...

動作原理:

この全自動巻線機 WIND-STR は、ダブルフライヤー構造を採用しています。2個Mitsubishiサーボ

モーターが2つのフライヤーの回転を駆動し、1個の三菱インデックスサーボモーターが正確な

インデックスを保証します。

作業中、アーマチュアスタックは左右の2つの巻線治具とシャフト

クランプ装置によってしっかりとクランプされます。フライヤーが回転している間、ワイヤーはワイヤーホルダー、テンションデバイスを通過し、

中空スピンドルに入り、ワイヤー滑りホイールから出て、フライヤー

ワイヤーガイドホイールを通してアーマチュアのスロットにワイヤーが滑り込みます。このステップの後、アーマチュアはスロットに入り、巻線を行います。

アーマチュアダブルフライヤー巻線機 WIND-STR は、2つの別々のワイヤーリールから導体を

同時に取り出し、2つのスロットを一緒に巻きます。正しいターン数で巻かれ、対応する

整流子フックに接続されると、アーマチュアは自動的に次のペアのスロットにインデックスされ、

巻線されます。

利点:

1. クレイジー高速、通常の状態では1000〜1500rpmの速度で巻くことができ、1個の巻線済みアーマチュアを

23秒で取得できます。

2. 巻線パラメータはタッチスクリーンで設定でき、異なるアーマチュアに対応します。操作が簡単です。

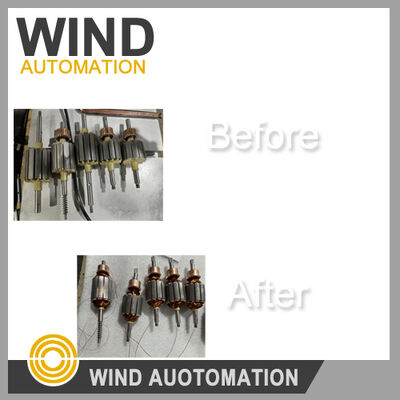

12スロット、24フック

12スロット、12スロット

クイック詳細:

アーマチュア巻線製造要件

ワイヤー径範囲: 0.16〜1.2 mm

アーマチュア径: 20〜85 mm

積層長: 10〜70 mm

シャフト径: 3〜15 mm

シャフト長: 250mm未満

アーマチュアスロット: 偶数スロット

ターン数: 0〜9999

整流子径: 8〜40 mm

巻線速度: 0〜2500 rpm

巻線モーター出力: 1.5KWX2

角度検出速度: 0〜3000 rpm

角度検出モーター出力: 0.75KWX1

空気供給圧力: 4〜6 Kg/cm2

機械総出力: 4.0 KW

電圧: 三相AC 380V 50/60 Hz

重量: 1250 Kg

寸法: 2000(長さ)X1000(幅)X1800(高さ)mm

梱包サイズ 1800*1510*1920mm は約 5.2 CBM です

HSコード: 8479811000

主な部品:

日本三菱PLC

日本三菱またはパナソニックサーボモーター制御システム

5.7インチカラータッチスクリーンシステム

SMCシリンダー

​



以下の画像をクリックしてビデオをご覧ください
