コムチュータタイプ: | タン の 代わりに 従来 的 な 交換器 | マックスワイヤハンドル: | 1.35mm (約AWG16) |
---|---|---|---|
標準計量: | 通常は0.20~1.2mm (AWG17~AWG32) | 装具製造: | 掃除機 ハンマー 電動工具の固定器具 |
固定ローターのスタック: | ストレートスタックまたは異なる初期位置付け方法の斜め | 操作方法: | ステップ,オート,ジョグ |
ハイライト: | ローター巻き機,装具のコイル巻き機 |

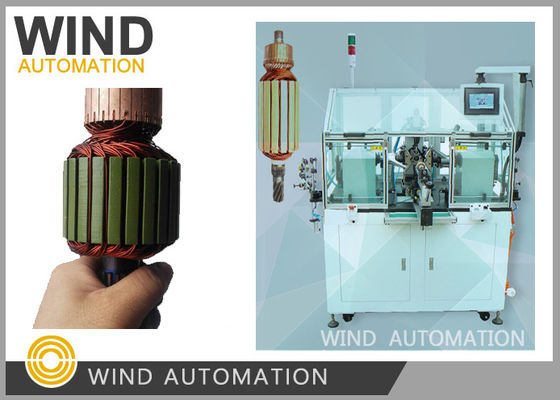

標準的なコンムーターアームテアダブルフライヤー巻き込み機 スロット・コム・ローター用 WIND-ST-TD2B
ワインダーの主要データと適用:
タンコンムーターのためのアームリバーは,スロットCのために一般的な正常です.変形器はそれぞれにフックを持っています
磁気線をキャッチするセグメント巻き込み機. 飛行器の巻き込みは簡単です.
マグネット線をマニュアルで操作するスロットに挿入する必要があります.
配線線が既に巻き込まれてから完了する操作.
従来のコンムチュータに伴う高労働率のため
タンコムで製造されたモーターよりもはるかに高い.
スロット型従来のコンムーターは,なぜまだ広く吸塵器のようなアームテージに使用されています
ハンマー 電気ツールで,コンムーターはフックタングなしで,特殊な方法を持っています
銅のワイヤーを 切断して 切り替え線のスロットエリアに 繋げているの?
1- なぜ?通常は,アプリケーションのためのより良いデザインの選択とみなされます.
振動やRPMが高く 普通のコンムーターも 銅フックを除いて
2自動車メーカーは,従来のコンモーターとフックコンモーターを使用すると,原材料コストを削減することができます.
同じ次元で,唯一の違いは,タングの付いたか付いたかです.
WIND-ST-TD2Bは,従来のタイプのコンムーター armatureのための最も一貫した巻き付け品質のワインダーです
中国では風力自動化が ワイヤの大きさの大きなフックのないコンムーターの 巻き込みソリューションを提供しています
特殊な巻き込み図で
装甲情報 | サイズ | コメント |
銅線直径 | 0.20~1.2mm | AWG17 ~ AWG32 |
装甲器具直径範囲 | 20~90mm | 0.787' ~ 3.543' |
装具の長さ | 10~130mm | 0.394' ~ 5.118' |
コムチュータ直径 | 8~60mm | 0.315'~2.362' |
装具のスロット番号 | 奇数 と 偶数 の スロット | |
ターン ノー | 0~99999 | |
フライヤーフォークの速度 | 0~2000RPM | |
インデックス速度 | 0~2500RPM | |
総電源 | 3.5KW | |
操作方法 | ステップ,オート,ジョグ | |
電力源 | AC380V 50/60Hz | 第3段階 |
空気源 | 5~7KG/cm2 | 0.5~0.7MPa |
総重量 | 約1000KGS | |
サイズ | 1530mm × 1280mm × 1650mm |
装具/ローターウィンドルの利点:
1. 固定巻き機 WIND-ST-TD2Bは,スロットタイプ巻き用の専用マシンです
フックコンムーター armatureがないので,スロットタイプコンムーターに適した
2特殊に指定されたスロッティング下切断マシンで作業する必要はありません.
3ハック型アーメチャと比べると,スロット型アーメチャは銅線を節約しコストを削減します.
しかし,スロット型アーメチャーの巻き込みは,挑戦です.
スロット型コンムーター型アーマチュアワインダーとフック型アーマチュアワインダーが違うからです
WIND-ST-TD2Bは,機械メーカーの中国におけるスロット型コンムーターのための最高のワイダーです
4. スロットコンムーターの品質が良ければ 98%以上の出力率が保証されます
装具巻き機の操作手順:
操作者は 装着・卸着するだけです
他の操作は,フック,巻き,インデックス,切断などの自動プロセスです
WIND-ST-TD2Bの巻き込みは,ビルディングモーターの2つの最もインプロタンプロセスです.
機械は,主に,スロット型のコンムチューター armatureを自動ロープ巻き用として,以下のとおり:
1ストレートスタック・アーメンタールと
2. 歪んだラミナーションローター
磁場ラップ巻きコイルを作成する
電流が走っているとき その中で
アームターウインダー メイン構成:
PLC: MITSUBISHI (三星)
サーボ制御システム: DELTA
タッチスクリーン MCGS7062KS
パネウマ系:AIRTAC
緊張:ヒステレシス
線形ガイド方式:HIWIN
主な電気部品:韓国と日本
