STATORとアンカー巻きのセクション BLDC PMSMとEVモーターのための線形巻き線直面ラミネーション

STATORとアンカー巻きのセクション BLDC PMSMとEVモーターのための線形巻き線直面ラミネーションWIND-ZR158-2

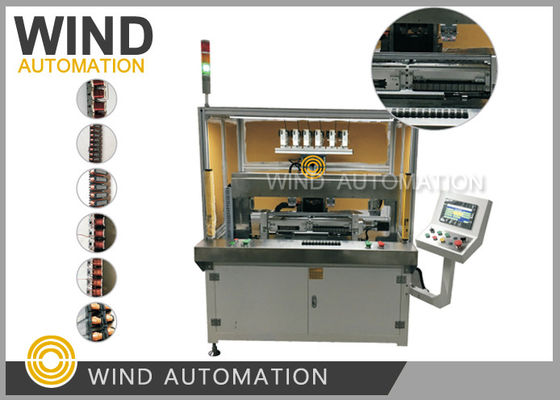

巻き込み機械の適用:



BLDCステータス 直列ラミネーション ワイリングマシンは,モーターメーカーのためにトレンドです



高いスロット充填率,小さなスロットサイズ,高性能電気モーターを生産







巻き込み機械の技術データ:



線直径:0.1mmから0.8mm (AWG38からAWG20)



スターターの総長さ:最大400mm



スタータスタック高さ:最大100mm



スロット番号: 制限なし



ターン番号: 制限なし



巻き込み速度: 600RPM (ワイヤ直径サイズ,スタック高さに応じて)



空気源:0.4~0.7MPa



機械の電源: 8KW



3相交流 380V 50~60Hz



体重: 約900KGS



尺寸: 1100 (W) *800 (D) *2000 (H) mm







ローリングマシン WIND-ZR158 競争上の利点



1日本デザイン 中国製



2. 2つの作業ステーションは, 24SWG, 68回転, 9ポール歯スタータを風 1.5mintues (1.5分/2pcs)



3各セグメントの巻き巻きは,きれいに並べて,完璧な巻き込み層は,きれいに整理されただけでなく,



容量も良さ 抵抗も少ない



42つの駅または3つの駅は,自動ロード装置があります.



5巻くサイクルの時間 1pc スタータル巻く (巻く要件は下記のとおり)



    1.5分/2個 (2つの作業ステーション),1.5分/3個 (3つの作業ステーション)アッチポール



ワイヤリングは,最初のターミナルから開始され,ワイヤーはターミナルに巻き込まれる.



そして第1極は 68回回転して回転します そしてワイヤーは部品の裏側から第4極へ



ワイヤは7つ目のポールに移動し,再びコイルの68回転を巻き



そして小さな端末を回転させ







ストレートラミネーションスタック巻き込み機械の特徴:



1ローリング針の上下移動とラミネーションスタック鉄コアの回転によって,



したがって,製品巻き込みプログラムを変更することで,対応する巻き込み



異なるコアスタック厚さと異なる回転で,コアポールの数が簡単に設定することができます



2操作モードと保守を容易にする



3ターミナルにクリップされた螺旋線は任意に設定され,任意の位置で360°で停止することができます.



橋のワイヤを設置し,全体のサイクル時間を短くします.



生産効率を向上させる



4ローリング中に,各層のコイルの数が柔軟に変化して,異なる製品を実現することができます.



タイプ層



5高性能ヤスカワ制御システムで実行されるため,



とYaskawa伺服モーター,スロット内のエナメールワイヤの位置の安定が保証することができます



巻き込み時間を短縮します



6手動式または自動式ロボット用手動式の給餌方法が選択できます.



生産ラインの完全な自動生産を実現することができます.



大量生産の自動車メーカー顧客にとって労働コストを削減する.



7巻き込み装置のすべてのユニットは完全に標準化されており,ツールも簡単に交換できます.



巻き込み機械の整体的な保守はよりシンプルで便利です.

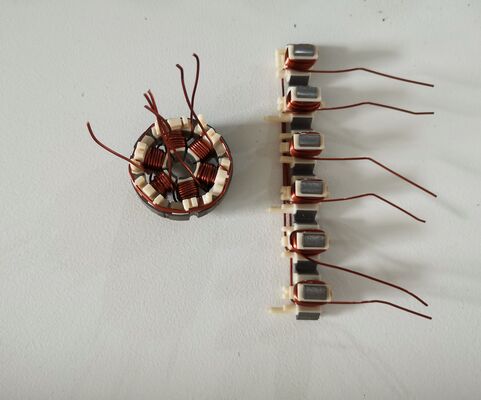

例 歯に9本の棒がある



巻き込みシリーズ:



1つ目のポール 4つ目のポール 7つ目のポール



第2ポール 第5ポール 第8ポール



第3ポール 第6ポール 第9ポール



ワイヤ: 24SWG ダブルコート







ワイリングマシンの主要配置:



制御システム	日本 ヤスカワ
サーボシステム	日本 ヤスカワ
低電圧電気部品	シュナイダー
タッチスクリーン	ワインビュー
センサー/制限スイッチ	オムロン
スクロールガイド	ハイウィン
パネウマ・ユニット	空襲
球軸	NSK
シンクロネーションベルト (タイムベルト)	コンチネンタル







BLDC巻き込み機械では,2つのオプションがあります.一つはシュー棒,もう一つはベルトです.



螺母を通って回転運動を螺母に変換する



ベルト駆動の適用は,回転運動を転送し,回転方向を変更することです.



スクロールドライブ,良い鋼,大きなトルク,正確な位置,簡単に送信することができます



帯伝送,スムーズな伝送,排除



ボールスクリュー ボールスクリューは理想的な製品です



回転運動を線形運動に変換するか,線形運動を回転運動に変換します. ボールスクリューは,



ローテーション・モーションを線形運動に変換する.



この開発の重要性は,軸承の変化です.



ローリング・モーションからスライディング・モーションへ. 摩擦抵抗が小さいため,ボール・スクリューは



様々な工業機器と精密機器





ボールスクリューは,電動工具や精密機械で最も一般的に使用されるトランスミッション要素です.



主な機能は,回転運動を線形運動に変換するか,トークを軸逆転に変換することです.



高精度,逆転性,高効率の特性を持つ.



ボールスクリューの特徴:





1反応がない 硬さも高い



プレッシャーは,軸間隙を



圧力を与えるためにボールを螺旋し,実際の



弾丸による機械装置などへの使用 振動力はワイヤの硬さを増加させる



部分)





2高速配給は



ボールスクリューは,移動の高効率と低温のために高速フィード (運動) を達成することができます



この世代は





3高精度保証

ボールスクリューのペアは,世界最高レベルの機械と設備で一貫して生産されています



特に工場では温度と湿度が厳格に制御されています



完璧な品質により,様々なプロセスを磨き,組み立て,検査するための環境



システムでは完全な精度が保証されます





4スライドスクリューと比較して,運転トルクは1/3です.



ボールスクリューペアのスクリューシャフトとナッツの間に多くのロールボールがあるので,より高い



前回のスライドスクリューペアと比較して,運転効率は



同じ運動結果を達成するために必要な電力は,それの1/3です.



ローリングスクリューのペアです 電力を節約するのに役立ちます





5マイクロフィード

ボールスクリューペアがボールの動きを使用しているので,スタートトルクは非常に小さい,そして,クレイピングがない



スライディング・ムーブメントのような現象が発生し,正確なマイクロフィードが保証されます.



2つ目は,タイミングベルトは,鋼鉄ロープやガラス繊維を強い層として使用し,



ポリウレタン (ポリウレタンタイミングベルト) やネオプレンゴム (ゴムタイミングベルト) で覆われています



ベルトの周りは歯の形にされ,歯のベルトのポリーと網状になります.



軸に施す力は小さく,構造は



オイル抵抗性,耐磨性,抗老化性能が良い



低速駆動には,低速駆動が必要とする



同期. タイミングベルトドライブは,均等に距離を置く歯プロファイルを持つ環状のベルトから構成されています



内側周辺表面と対応するアナストモシスを持つ車輪.



ベルト駆動,チェーン駆動,ギア駆動の利点



歯と輪の歯槽を合わせる.同期ベルト駆動は正確な伝送比を持っています.



スリップがなく,一定の速度比,スムーズなトランスミッション,振動吸収,低騒音が得られます



トランスミッション比の範囲は,一般的に1まで:1050M/Sまで,電源を供給する



高い伝送効率,一般的には98%まで,コンパクトな構造,



多軸トランスミッションに適しており 潤滑や汚染がなく



この製品は,繊維,機械などに広く使用されています.



工具,たばこ,通信ケーブル,軽工業,化学工業,金属,計器



機械,食品,鉱業,石油,自動車,その他の産業



トランスミッション



シンクロンベルトの特徴:

(1) 正確なトランスミッション,動作中に滑りません.

(2) バッファーの付いたスムーズなトランスミッション,振動の軽減,低騒音

(3) 高速送電効率,最大 0.98, エネルギー省エフェクトが大きい

(4) 容易な保守,潤滑料が不要で,保守コストが低い.

(5) 速度比の範囲は広く,一般的に最大10で,ライン速度は50m/sに達し,



数ワットから数百キロワットまでの伝送範囲

(6) 中心距離が最大10mの長距離送信に使用できます.

第3に 異なる点

1螺栓の適用は,ノートを通して回転運動を線形運動に変換することです.



シンクロンベルトトランスミッションの適用は,回転運動を転送し,回転方向を変更することです.



棒駆動は,良い鋼で,大きなトルク,正確な位置を伝達することができます,



頻繁なコンミュテーションで衝撃振動を生成しやすい.



線形運動の精度は高く,特に頻繁なコンムテーションでは



ボールスクロールとナッツとの間の摩擦は非常に小さく,それは非常に簡単です



ベルトトランスミッション,スムーズなトランスミッション,振動の除去,重い下で捨てられる



荷物だ

2ボールスクロールとメススクロールの間のギャップがないため,線形スクロールが



摩擦は,頻繁に移動するときに,ギャップ補償を必要としない.



ボールスクリューとナットとの間に非常に小さく,それは回転し非常に簡単です. ボールの原理



軸逆力にトルクを変換する. 軸逆力



高精度,逆転性,高効率などの特徴があり,線形技術にとって飛躍的なものです.



モーションシリーズ

3ベルトドライブは,シンプルな構造,スムーズなトランスミッション,低コストとバッファ振動吸収



柔軟性を得るため,ボールスクロールとモーターは,コップリングの真ん中に接続する必要があります.



タイミングベルトは同期車輪でモーター出力軸に直接接続できます.
