粉末で覆われた隔離ステータスコイル巻き込み機 ブラシレスモーターのための針巻き機
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 巻き込み図: | ワイリング図によると | 巻くタイプ: | フライヤー ワインダー の 代わりに 針 の 巻き込み |
|---|---|---|---|
| ワーク・ステーション: | 単ステーション3針 3ステーションウィンドルとして | 風速: | 300RPMから500RPMまで |
| 自動タイプ: | 完全に自動 | 機械色: | 白色または各顧客の要求 |
| ワイヤのサイズ: | AWG17 1.2mm | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |

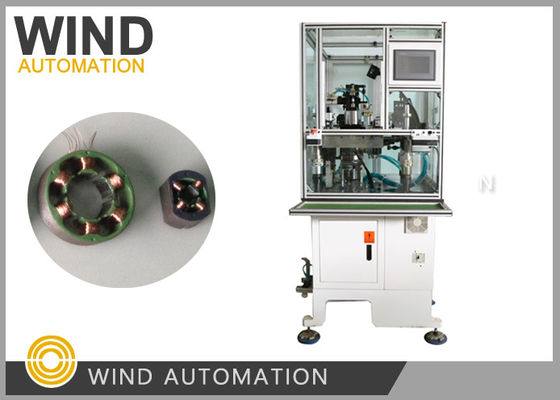

粉末で覆われた絶縁ステータスコイル 巻き込み機 針巻き機WIND-3A-TSM
適用:
3相モーターの BLDCステータル,シューティングマシン,エアコンコン,
冷蔵庫コンプレッサー,自動車用水ポンプ,燃料ポンプモーター 6ポール,9ポール,12ポール
ポールまたは18ポール
利点:
わかった✔3つの針を風 3つのスロット同時に,より広い9ポールBLDCステータルのために3回で巻き上げを完了することができます
わかった✔ 6つ,9つ,12つ,ポールスターターを回転させることができます.
わかった✔ ローリング速度は,0.08mmから1.2mmまでの異なるワイヤ直径ごとに設定できます.
厚く軽く 積み上げ高さも小さく 敷き布団がない状態で
特徴:
ブラシレスモーターステーター巻き機 WIND-3A-TSM多極3相ステータを製造するために設計されています
その曲がりくねりの軌道は四角形ですワイヤを巻き込み 配列を同時に自動でします
スロット針の巻き込み,配列,インデックス, 橋のワイヤ,切断ワイヤは完全に自動です.
パラメーター:
線直径:0.08~1.2mm (AWG17~AWG39)
ステータ ID:15~65mm
コア長さ:7-110mm
ターン番号0-99999
操作オプション: ステップ/オート
ステータスポール: 6ポール, 9ポール, 12ポール,18ポール (カスタマイズ)
空気圧:5~7kg/平方センチメートル
電力:2KW AC220V 50/60Hz
体重: 約450kg
尺寸: 1600 ((L) x1100 ((W) x1400 ((H) mm
1ステータルの針の巻き方は,この図に示されているように,どのタイプを選びますか?
巻き込み装置 WIND-3A-TSM 巻き込み配列インデックスサーボ装置
図に描かれたスターターを巻き込むために非常に適しています.
大小のワイヤを巻き上げ,軽いBLDCモーターコンプレッサーステーターを上げます.
2.設計の巻き込み期間も 推定できますか?生産できるステーターは?
1時間以内に?
ワイヤの直径は0.8mm
1pcの傷口ステータスを取得するのに約1分かかります.
1時間で60個以上手に入れる
3機械の痕跡のために必要な材料リストは?
機械の製造と使用開始には以下のサンプルが必要です.
1スタータースタック 5個 巻き込みなし
2傷口ステータル 1pc
3銅のワイヤ1ロールは15pcsステーターを巻き込むのに十分です
4機械の使い始めるときに疑問がある場合は,どのように問題を解決しますか?
24時間以内にメールの返信ができます
問題を解く方法として,
機械がホームポジションに回るためには,下記の手順を実行してください.
1メインスピンドルを動かすために"マニュアル"を押します.
2関連位置にノズルを必要とするため,ノズルを組み立て
3. PDF プロセスごとに3つのスウィートを調整する
4すべてのスウィートが正しく調整された後,ホームポジションに行くために緊急を押してください. そしてマシンがうまく動作し始めるでしょう.
ビデオを見るには下記の画像をクリックしてください.
