内スロット ブラシレスモーター スターター 針巻き機 一度に3本の針
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 固定子のタイプ: | BLDCスタータ 6ポール 9ポール 12ポール | ステータス証明書の回転方法: | 3相モーター U V W 同じ巻き道 |
|---|---|---|---|
| ワーク・ステーション: | 単ステーション 3本の針 | オートメーションのタイプ: | 完全に自動 |
| 機械色: | 白色または各顧客の要求 | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |

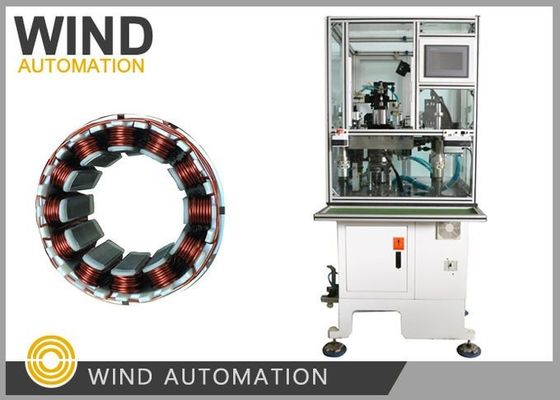

インスロット巻き機 内スロット ブラシレスモーター スタータル 針巻き機 一度に3本の針
このスロット巻き機は,スロット幅が狭く,スロット充填率が高い多極3相ステーターを生産するように設計されています.これは,1つのステーターの3つのスロットを同時巻きることができます.自動配列を除いて機械は自動巻き,インデックス,層化,終了することができます.
(1) 仕様
| 線直径 | 0.08~1.2mm |
| スターターのID | 19~65mm |
| スタック長さ | 7~110mm |
| ターンノー | 0~9999 |
| 移動 | ステップ/オート |
| スロット番号 | 6,9,12オーダーメイド |
| 空気源 | 5~7kg/cm3 |
| パワー | 2KW |
| 電源 | AC 220V,50/60HZ |
| 体重 | 750KG |
| サイズ | 1600×1100×1400mm |
(2) 適用
狭いスロット幅が大きいがスロット充填率が高い様々なタイプのステータに適しています
(3) 特徴
3つのスロットで同期風
直角形の巻き道
針巻きの精密性能
完全にプログラム可能な動作
高い巻き込み要件を満たすことができる
道具の迅速な交換
ローリングパラメータは,異なるステータに従って調整できます.
(4) 機械の構成
三?? PLC
タッチスクリーン
AIRTACシリンダー
デルタ交流サーボシステムと4つのスピンドル同期制御ユニット
潤滑システム
(5) この機械の調査に必要な情報
顧客が詳細な図面を送信すれば良いでしょう.
1スターターの図
2スターターの巻き込み図
3巻き込み分布図
4その他の技術要求
可能な限り,お客様がサンプルを送ってくれれば良いでしょう.
タグ:針巻き機,インスロット巻き機,BLDC巻き機,ステータル巻き機,BLDCモーターステータル巻き機
| 部品リスト BLDCモーターステータス巻き込み機 WIND-3A-TSM | |||
| 部品 | 名前 | 仕様だ | Q'ty |
| 1 | スピンドルベルト | HTD8M-776 | 1pc |
| 2 | 配列ベルト | HTD8M-624 | 1pc |
| 3 | ベルト | HTD5M-825 | 1pc |
| 4 | フューズ | NT1 医療技術 | 2pcs |
| 5 | フューズ | NT1 医療技術 | 2pcs |
| 6 | 磁気スイッチ | AL-11RL-02 | 1pc |
| 8 | 陶器用車輪 | ¥4 | 1pc |
| 道具: | |||
| 1 | アレン・ブレッシュ | 8個 | 1セット |
| 2 | オープンエンドのフレンチキー | 13~16mm | 1pc |
| 3 | ワードスクリュードライバー | 4インチ | 1pc |
| 4 | フィリップス・スクリュードライバー | 4インチ | 1pc |
| 5 | ロープ | 8個 | 1セット |
| 6 | 道具箱 | 1pc | |
| 7 | 角切断タングル | 1pc | |
| カスタム部品 | |||
| 1 | ノズル | 1pc | |
ビデオを見るには下記の画像をクリックしてください.
