条件: | 新しい | フィールドコイル巻き: | ワイヤの供給,ワイヤの直し,ベンドスター,ワイヤの供給,ベンド, |
---|---|---|---|
ワイリング 効率: | 1本あたり15~30個 8時間あたり2000個 | 回転: | サーボモーター デルタまたはシメンス |
コントローラー: | PLC | HMI: | パラメータを設定することができます |

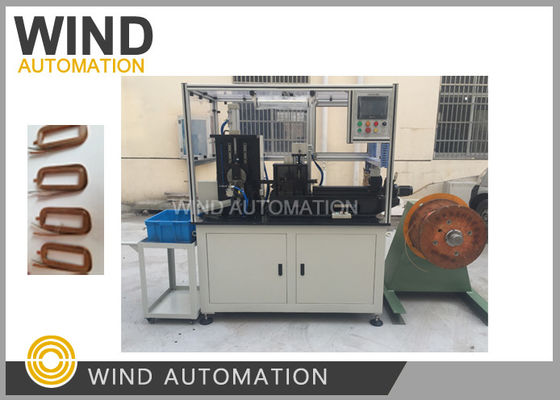

完全に自動F についてローリングマシン WINDPCW-F について3
M についてアキンの作業プロセス
機械は,自動的にフィールドコイルを巻き込みます 下のプロセスで継続的に,
自動配線→配線直線器 → 曲がりスタートターミナル→配線I→折りたたみ→配線 II→配線をツールに圧迫→形づくり→紙配線と巻き込み→配線切削→紙切削→折りたたみ→卸荷,
生産量: 1台あたり約15~30個,シフト1回あたり約2000個/8時間
機械工学
1ワイヤレイトメカニズム
X,Y方向の2セットのガイドホイールストレートからなる
そしてシリンダー,シリンダーは直すためにワイヤーを引っ張ります.
2配線装置
セルボモーターデルタが電線を供給する電線モジュールを動かす
ワイヤの給餌の長さは画面に設定され,ワイヤスロッティングの制限は,確実にすることができます
線跡は正しい
3ターミナルを曲がるメカニズムを起動
シリンダーを使って ターミナルを曲がる
曲がる方向は,左または右にすることができます
4ワイヤを曲げるメカニズム
プレスワイヤ装置と屈曲装置から構成される.
曲がる方向は左か右か
フィールドコイル専用の特別なカッターで
コイル巻き込みメカニズムは,シリンダーで駆動されるプレスワイヤ装置で構成される.
ローテーション装置,減速器のトランスミッション部分を持つデルタ・サーボモーターで駆動される
道具,道具のクランプ装置,噴射装置
ワイヤの供給メカニズムは,曲げられたワイヤを固定位置に供給します.
押すワイヤ装置はワイヤを押し始め,回転装置を回転させ,
固定位置に回転すると紙が供給されます.
紙を切り,回転してコイルを巻きます.
道具を固定する装置を放り出し,フィンシェッドコイルを外して,最初から繰り返します.
7紙のガイド装置
紙ラック,紙供給モーター,紙プレス装置からなる
8機械のフレームはアルミで有機ガラス
シメンスまたはデルタ PLC
デルタ・サーボモーター
Weinveiw タッチスクリーン
重さ: 約650kg 機械の寸法: 1,500mm x 900mm x 1700mm3
