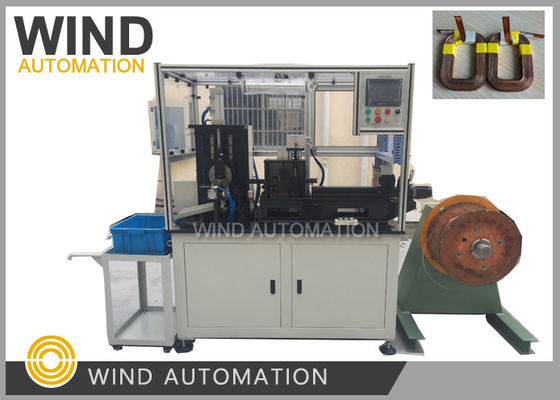

自動ACモーター巻き込み機械 インターリーブ材料付き単ステーション

スターターステーター磁場コイル 巻き込み導体 形成と巻き込み WIND-PCW-F1

M についてアキンの作業プロセス

機械は,自動的にフィールドコイルを巻き込みます 下のプロセスで継続的に,

自動配線→配線直線器 → 曲がりスタートターミナル→配線I→折りたたみ→配線 II→配線をツールに圧迫→形づくり→紙配線と巻き込み→配線切削→紙切削→折りたたみ→卸荷,

生産量: 1台あたり約15~30個,シフト1回あたり約2000個/8時間

機械工学

1ワイヤレイトメカニズム

X,Y方向の2セットのガイドホイールストレートからなる

そしてシリンダー,シリンダーは直すためにワイヤーを引っ張ります.

2配線装置

セルボモーターデルタが電線を供給する電線モジュールを動かす

ワイヤの給餌の長さは画面に設定され,ワイヤスロッティングの制限は,確実にすることができます

線跡は正しい

3ターミナルを曲がるメカニズムを起動

シリンダーを使って ターミナルを曲がる

曲がる方向は,左または右にすることができます

4ワイヤを曲げるメカニズム

プレスワイヤ装置と屈曲装置から構成される.

曲がる方向は左か右か

5切断装置

フィールドコイル専用の特別なカッターで

6ローリング・アンド・ロディング・メカニズム

コイル巻き込みメカニズムは,シリンダーで駆動されるプレスワイヤ装置で構成される.

ローテーション装置,減速器のトランスミッション部分を持つデルタ・サーボモーターで駆動される

道具,道具のクランプ装置,噴射装置

ワイヤの供給メカニズムは,曲げられたワイヤを固定位置に供給します.

押すワイヤ装置はワイヤを押し始め,回転装置を回転させ,

固定位置に回転すると紙が供給されます.

紙を切り,回転してコイルを巻きます.

道具を固定する装置を放り出し,フィンシェッドコイルを外して,最初から繰り返します.

7紙のガイド装置

紙ラック,紙供給モーター,紙プレス装置からなる

8機械のフレームはアルミで有機ガラス

9巻き込み機 主要部品

シメンスまたはデルタ PLC

デルタ・サーボモーター

Weinveiw タッチスクリーン

体重: 約650kg

機械の寸法 1500mm × 900mm × 1700mm³
