完全に自動モーター回転機 8kw 歯回転 コーティングステータスタック
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 条件: | 新しい | 軸: | 4軸線 |
|---|---|---|---|
| ワーク・ステーション: | 1 駅/ 2 駅 | 風速: | ワイヤー・ゲーズ,ステーターのサイズに応じて最大400RPM |
| 自動タイプ: | 完全に自動 | 機械色 モーター巻き込み: | 白色または各顧客の要求 |
| モーター巻上げ: | ステータススタックやプラスチックキャップをコーティングする歯の巻き込み | 販売の後: | 海外の機械のサービスに利用可能なエンジニア |
| ハイライト: | フライヤー巻き機,モーター ウィンド マシーン |
||

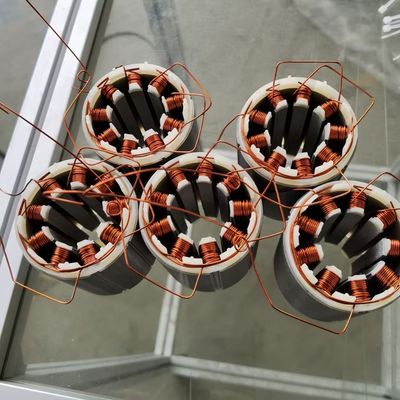

歯にコイルを作るステータス巻き機 スロットの静電性コーティング WIND-NR148-1
ステータス歯巻き機 適用:
36スロットステータのようなインスロットステータ用の歯にコイルを作ります
ステータス巻き機パラメーター:
| モデル | WIND-NR148-1 |
| ローリングスタック | インスロットステータ |
| 駅 | 単一の駅 |
| 線直径 | 0.1-1.2mm (スターターのスロット充填速度とスロット幅に応じて) |
| スタータサイズ | 外径:最大230mm (9.055') 内径:Min.10mm (0.394') スタック重量:最大10kg (lbs) スタイルの長さ:最大100mm (3.94 円) |
| プログラム設定 |
最大ステップは200ステップです. システムプログラムは10セットを格納します. これはコンピュータがアップロードし,無制限のストレージでダウンロードできるストレージよりも大きいです.
|
| 巻き込み速度 | 最大.400rpm (ワイヤの大きさ,スタック長さ,ステーターのサイズに応じて) |
| 軸 | 4軸 |
| 総電源 | 8KW |
| インプット | AC380V ±10%3相 50/60Hz |
| 空気源 | 0.4~0.7Mpa |
| 機械のサイズ | 約1000 (W) ×800 (D) ×1800 (H) mm |
質問と答え:
1. ブラシレスモーターのローリングサイクルの時間は?
ステータは外径230mmです
内部直径は167.2mm
ステータルの長さは10mmから100mmですが 今では10mmの長さのスタックを注文しています
歯ごとに40回転があり,0.4mm直径の4本の線が並行している.
サイクルの時間: F上記のようなスターターの回転は"本10分です
2機械を使うためにスロットに 静電性コーティングが必要ですか?
それは非常に重い必要があります. この機械は,あなたの最大のステータル長に設計されています.
ローリング中に ローリングを滑らかにし 影響を受けないように 減速器を入れる必要があります
歯ごとに40回転があり,0.4mm直径の4本の線が並行している.
ワイヤーと回転は スロットエリアには あまりにも多い
上層線は下層線を押します
上層の電線が落ちる
風力自動化提案:
1断熱キャップを提案し キャップをデザインできます
ローリングの実証が,隔熱キャップが必要であることを示す場合
参照してください.36スロット 静電化コーティング ステータル 巻き込み機ビデオ
曲がり回りも 30回未満です
2プラスチックのキャップを作るためにツールに投資したくない場合
材料は摂氏155度にも耐えるべきです
0.7mmから0.8mmの単一のワイヤーを使用することができます
0,56mm直径の2本のワイヤまたは0,4mm直径の4本のワイヤを使用する
わかった
機械の製造と使用開始には以下のサンプルと図が必要である.
1.スロット補填速度をチェックするためのステータスラミネーションのCAD図
2巻き込み図
3銅のワイヤ1ロールは2pcsステーターを巻き込むのに十分だ
4ステータルに位置付けスロット位置がありますか?
主要な部分
| 違う 違う | 名前 | ブランド | コメント |
| 1 | PLC | ヤスカワ | |
| 2 | サーボモーター | ヤスカワ | |
| 3 | タッチスクリーン | ワインビュー | |
| 4 | センサー | オムロン | |
| 5 | 電気装置 | シュナイダー | |
| 6 | パネウマ・ユニット | シンチェン | |
| 7 | 球軸 | NSK | |
| 8 | スクロールガイド | ヒウイン | |
| 9 | 計時ベルト | ゲート | |
| 10 | 電源 | 悪いこと | |
| 11 | ストレッチャー | ETA-1000/L-R | |
| 12 | 減速機 | Nidec-SHIMPO | 引力ステータル 必要なモーター減速機 |
36スロットステータス巻き込み機械のビデオを見るために下記の画像をクリックしてください
この針巻き機械は,四軸のサーボデバイスを巻き,インデックス,ワイヤーを置く,自動的に,標準型は,ODが120mm未満のBLDCステータルのツールを交換するために柔軟性があります (4.72'),ID 10mm (0.39'〜100mm(3.94'),高さ100mm(3.94'),最大ステータスタック重量:3KGS (6.6lbs)
