フライヤータイプ 装甲式巻き込み機 全自動 4 ポール ラップコイル巻き込み機

中国 フライヤータイプ 装甲式巻き込み機 全自動 4 ポール ラップコイル巻き込み機 サプライヤー
フライヤータイプ 装甲式巻き込み機 全自動 4 ポール ラップコイル巻き込み機 サプライヤー フライヤータイプ 装甲式巻き込み機 全自動 4 ポール ラップコイル巻き込み機 サプライヤー フライヤータイプ 装甲式巻き込み機 全自動 4 ポール ラップコイル巻き込み機 サプライヤー

大画像 :  フライヤータイプ 装甲式巻き込み機 全自動 4 ポール ラップコイル巻き込み機

商品の詳細:

起源の場所: 中国
ブランド名: WIND AUTOMATION
証明: CE
モデル番号: WIND-ST-TD2B

お支払配送条件:

最小注文数量: 1pc
価格: Negotiable
パッケージの詳細: パレット
受渡し時間: 60仕事日
支払条件: T/T
連絡先
詳細製品概要
駆動方式: ラップローリング3 サーボモーター エンジンの種類: 電動工具,ドリル,ハンマー,ランフラ,溝コンムーター
巻く方法: フライヤーの巻き方 針の巻き方ではない 場所: 1 ステーション 2 フライヤー
機械色: 白色または各顧客の要求 販売の後: 海外の機械のサービスに利用可能なエンジニア
NCM番号/HSコード:: コイル巻き機 8479811000 銅線の大きさ: マックス AWG16 1.3mm
ハイライト:

装具のコイル巻き機

,

動的バランスをとる機械

PMDCローターリザーコンムーターアームテール AWG16からAWG30銅線巻き機

WIND-ST-TD2B







適用:



スロット型コンムチューターアームチュアの巻き込み



WIND-ST-TD2Bフルオートマティックローター巻き機は,特別に設計された二重フライ巻き機です



中間機の高速巻き回りに適したスロット型コンムータターローターの製造のために設計された



機械は自動カットメカニズムと補助ワイヤの挿入を採用



この機械は,ロープ付きローターの巻き込み速度を大幅に改善します.



適した巻き直径0.25mm~1.2mm. 薄型で広く使用



電線線スロットローターと大直径スロット型コムチュータローター,自動回転に適しています



奇数と偶数のスロット溝の巻き込み







競争上の利点



1薄い銅線を装着した装具には



AWG30 ((0.25mm) 銅線直径 armatureを巻き戻す良いフィードバックを持っていた



2厚いワイヤのアーメチャーの場合,マシンWIND-ST-TD2BはAWG16 (1.35mm) のアーメチャーを処理することができます



3.特別な指定されたコンムータースロットリングマシンで作業する必要はありません



4. スロットコンムーターの品質が良ければ 98%以上の出力率が保証されます



5. 今のところ,それはスロットタイプ armatureを巻き込むために中国の最高のマシンです.







パラメーター:



電源: 220V 50HZ



モーター:回転式ミツブシ 1000W サーボモーター



ミツンブシ 400Wのサーボモーターを配列する



ミツンブシ 400Wのサーボモーターをインデックスする



線直径:0.45mm~1.25mm



ユニット OD:70~250mm



スピンドル: 0~1500rpm



ターン番号0-999



空気圧:0.5-0.7Mpa



パネウマティック エアアタック







使用説明:



手動で armatureを押して"スタート"ボタンを押すと,機械は,クランプ,フック,巻き,インデックスを行う



自動で繰り返して 1 つのアームが完全に巻き込まれるまで



WIND-ST-TD2B巻き機は,リザー型コンムータで armatureの巻きをする.



自動線切断,クランプ構造,支援線



巻き込み速度をアップグレードするための挿入方法.





ポイント 名前 タイプ
1 スピンドル回転ベルト 165L 1pc
2 インデックス回転ベルト 182XL 1pc
3 ベルト 102XL 2pcs
4 フューズ NT1 医療技術 2pcs
5 フューズ NT1 医療技術 2pcs
6 陶器用ワイヤホイール ¥6 2pcs
7 センサー AL-13D-02 1pc
8 センサー AL-11RL-02 1pc
9 Vベアリング   1pc
10   FDS016 1pc
11 ワイヤのバケツ   1pc

ツール
ポイント 名前 タイプ
1 六角鍵の内側 8個 1セット
2 鍵を開ける 13~16mm 1pc
3 スロット式スクリュー 1.5' 1pc
4 クロススクリュー 4フィート 1pc
5 ロープ 8個 1セット
6 ピンチ ステンレス鋼 1pc
7 横切りのタッチ   1pc
      1pc








質問 と 答え:



こんな質問です



巻き込み機の設計がどのように理解したい



2ポールモーターのために設計された伝統的な巻き込み機械の問題を克服します



4ポールラミネーションの巻き巻きは,ラミネーションの横断で2ポールラミネーションよりも小さな角度を持っています



磁気線を導いて,より小さな角の導線頭を使用します.



4ポールラミネーションスロットにスライドします. だから,ワイヤーはスロット側に座る代わりに座る



2ポールラミネーションでは,ガイドヘッドはより広く,ワイヤーはスライドに導かれることができます



穴の底に



4ポールまたは8ポール armatureに,あなたがガイドするための方法を持っているか



まずスロットの底にワイヤーを入れ それからスロットの開口まで



答え:



心配なのは4ポールで スロットが満たされる速さ

そうだワイヤーはスロットの下部に座る代わりにスロット側に座る問題を抱えていた

前に 道具でスロングされていた

磁石を強制する 2つのサイドプレートがあった

ワイヤを底まで







ビデオを見るには下記の画像をクリックしてください.

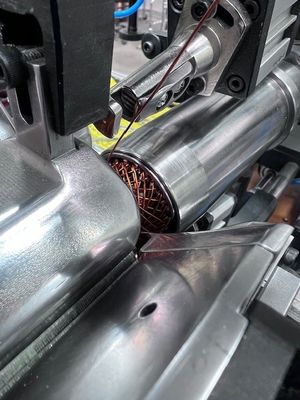

フライヤータイプ 装甲式巻き込み機 全自動 4 ポール ラップコイル巻き込み機
