条件: | 新しい | コントローラー: | 4 軸 CNC |
---|---|---|---|
ワーク・ステーション: | 単一ステーション | ワイヤー・ゲージャー: | 0.8mm以下 AWG24 |
自動タイプ: | 完全に自動 | 機械色: | 白色または各顧客の要求 |
販売後 ウィンド スピード: | 海外の機械のサービスに利用可能なエンジニア | ||
ハイライト: | 針の巻き方,Bldc巻き機 |

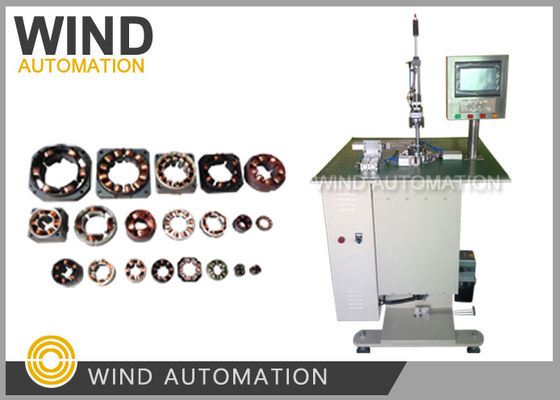

CNC 4軸カムインデックス 薄いワイヤ 0.5mm以下ステータス針巻き機WIND-3-ニードル
(1) について適用する
ハードモーター,ヘアクルラーモーター,サーボモーター,ブラシレスモーター,ステップモーター,ファンモーター,
刃のない扇風機モーター,マッサージチェアモーター,電動工具モーター,その他の種類のブラシのない直流モーター
(2) について競争上の利点
この機械は一度に3つのスロットを巻き込むことができます.
(スロット2回9回3回完成)
(3) についてパラメータ
線直径 | 0.1mmから0.8mm (AWG20からAWG38) |
作業ステーション | 単一の駅 |
スターターのID | 12mmから80mm |
ステータスOD | 20mmから100mm |
スタータスタックの高さ | 3mmから70mm |
スロット | 2から24スロット |
スピード | 0から500RPM |
電源 | 220V,50Hz |
サイズ | 800mm*800mm*1500mm |
体重 | 約330KGS |
(4) について構成
制御器: 4 軸 CNC
ガイドスクリュー棒:TBI
タッチスクリーン ワインビュー 7'
メインモーター (巻き込み) Mige サーボモーター 1.2KW
配列モーター:シェンリ減速機
インデックスモーター:Kangrun 34HY9401-32B ステップモーター (カムドライブ)
センサー パナソニック
スイッチ電源: 平均
ローヤリング:NSK
機械の製造と使用開始には以下のサンプルが必要です.
1スタータースタック 5個 巻き込みなし
2傷口ステータル 1pc
3銅のワイヤ1ロールは15pcsステーターを巻き込むのに十分です
BLDC 典型的な用途
BLDCモーターは,自動車,工具,産業,産業制御,
一般的に,BLDCは以下の3つの主要用途に分けられる:
連続負荷適用 変動負荷適用 位置付け適用
1. 連続負荷の適用
この種のアプリケーションは,主に特定の回転速度を必要とするが,低回転速度を持つ分野で使用されます.
回転速度の正確性に関する要件,例えば扇風機,ポンプ機などのアプリケーション
通常,この種のアプリケーションは比較的低コストで,主にオープンループ制御です.
2変数負荷の適用
このカテゴリーは主に,一定の範囲内でモーターの速度を変更する必要があるアプリケーションを指します.
高速性能とダイナミック性能の要求が高く
家庭用洗濯機,ドライヤー,コンプレッサーは良好です
自動車産業では,オイルポンプ制御,電気制御,エンジン制御および
電子機器も良い例です.航空にも多くの応用があります.
この分野では,モーターフィードバック装置はしばしば使用されます.
制御のために半開いたループと閉じたループを形成するために使用される.これは複雑な制御アルゴリズムを必要とします.
制御器の複雑さを高めると システムコストも上がります
3位置付け アプリケーション
このカテゴリーには,ほとんどの産業制御および自動化アプリケーションが属します.
送料,例えばギアやコンベアベルトは,しばしば実行されるので,システムには特別な要求があります.
動的反応とモーターの回転のトルク,これらのアプリケーションも変更する必要があります
モーターは,一定の速度,加速,減速で動作することができます.
負荷の変化が起こるので,この状態により,負荷の要求が高くなります.
通常,このタイプの制御は,トルク,速度,位置であっても,閉ループ制御を使用します.
3つの制御ループ. 光電エンコーダーといくつかの同期機器を使用することができます.
時々,これらのセンサーは相対位置と速度を測定するために使用されます.
プロセス制御や機械制御や
このカテゴリーには輸送制御が含まれます.
一般的に,ブラシのないモーターは高速/トルク比,良い動力特性,高効率,
長寿命,低騒音,広い速度範囲,従来のブラシ製と比較して製造の容易さ
優れた特性.特に,容量単位あたりの出力
サイズと重量に敏感なアプリケーションで使用できます.
BLDC は,産業制御,自動車産業,
航空宇宙などです
