BLDCモーターステータスコイル 巻き込み機械 針型3相
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 条件: | 新しい | 巻くタイプ: | フライヤー ワインダー の 代わりに 針 の 巻き込み |
|---|---|---|---|
| ワーク・ステーション: | 単ステーション3針 3ステーションウィンドルとして | 風速: | 300RPMから500RPMまで |
| 自動タイプ: | 完全に自動 | 機械色: | 白色または各顧客の要求 |
| 販売後 ウィンド スピード: | 海外の機械のサービスに利用可能なエンジニア | ||
| ハイライト: | モーター コイル巻線機械,ステータ・コイルのウィンド マシーン |
||

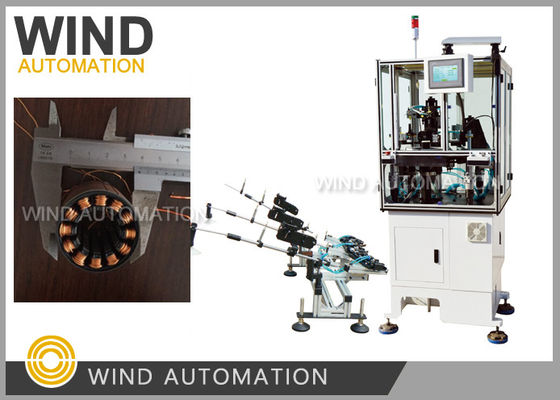

3相 BLDCモーターステータスコイル 巻き込み機 針型 フライヤー巻き込み機ではないWIND-3A-TSM
適用:
3相モーターの BLDCステータル,シューティングマシン,エアコンコン,
冷蔵庫コンプレッサー,自動車用水ポンプ,燃料ポンプモーター 6ポール,9ポール,12ポール
ポールまたは18ポール
利点:
わかった✔3つの針を風 3つのスロット同時に,より広い9ポールBLDCステータルのために3回で巻き上げを完了することができます
わかった✔ 6つ,9つ,12つ,ポールスターターを回転させることができます.
わかった✔ ローリング速度は,0.08mmから1.2mmまでの異なるワイヤ直径ごとに設定できます.
厚く軽く 積み上げ高さも小さく 敷き布団がない状態で
特徴:
ブラシレスモーターステーター巻き機 WIND-3A-TSM多極3相ステータを製造するために設計されています
その曲がりくねりの軌道は四角形ですワイヤを巻き込み 配列を同時に自動でします
スロット針の巻き込み,配列,インデックス, 橋のワイヤ,切断ワイヤは完全に自動です.
パラメーター:
線直径:0.08~1.2mm (AWG17~AWG39)
ステータ ID:15~65mm
コア長さ:7-110mm
ターン番号0-99999
操作オプション: ステップ/オート
ステータスポール: 6ポール, 9ポール, 12ポール,18ポール (カスタマイズ)
空気圧:5~7kg/平方センチメートル
電力:2KW AC220V 50/60Hz
体重: 約450kg
尺寸: 1600 ((L) x1100 ((W) x1400 ((H) mm
BLDCステータル巻き込み機 WIND-3A-TSMは,針を使ってコイルをステータルに直接巻き込みます.
外部ステータルやユニバーサルDCアマチュアフライヤー巻き機で,ワイヤーはスロットだけで動きます.
針の動きに十分な空間が必要です 針の動きに十分な空間が必要です
機械のサプライヤーに知らせる必要がありますステータルの図面と
針の移動に十分なスペースをチェックするための重要なスロット幅のサイズを含む.
WIND-3A-TSM針巻き機は3回回転する
BLDCモーターのスロースロットを使用することを検討しています.
今のところ,いくつかのイタリアの機械メーカーでさえ,より良いスロット充填率と磁気流程を取得することができます.
ローリングを回転させる必要があります. ローリングの回転を回転させる必要があります.
手動か 高価なコイル巻き機を選択します
質問と答え:
1ステータルの針の巻き方は,この図に示されているように,どのタイプを選びますか?
巻き込み装置 WIND-3A-TSM 巻き込み配列インデックスサーボ装置
図に描かれたスターターを巻き込むために非常に適しています.
大小のワイヤを巻き上げ,軽いBLDCモーターコンプレッサーステーターを上げます.
2.設計の巻き込み期間も 推定できますか?生産できるステーターは?
1時間以内に?
ワイヤの直径は0.8mm
1pcの傷口ステータスを取得するのに約1分かかります.
1時間で60個以上手に入れる
3機械の痕跡のために必要な材料リストは?
機械の製造と使用開始には以下のサンプルが必要です.
1スタータースタック 5個 巻き込みなし
2傷口ステータル 1pc
3銅のワイヤ1ロールは15pcsステーターを巻き込むのに十分です
